Sistem tenaga listrik sangat bergantung pada trafo penaik tegangan untuk mentransmisikan listrik secara efisien melintasi jarak jauh. Mulai dari pembangkit energi terbarukan dan fasilitas industri hingga jaringan transmisi nasional, trafo-trafo ini memainkan peran penting dalam meningkatkan tegangan, mengurangi kerugian transmisi, dan meningkatkan stabilitas jaringan secara keseluruhan.
Dalam panduan lengkap ini, kami menganalisis mekanisme teknis, beragam jenis, dan kriteria pemilihan transformator step-up berkinerja tinggi, serta alasannya Transformer Evernew merupakan mitra pilihan untuk proyek-proyek infrastruktur energi global.
1. Apa Itu Trafo Step-Up?
A trafo penaik tegangan adalah perangkat listrik statis yang dirancang untuk meningkatkan tegangan dari belitan primer ke belitan sekunder melalui induksi elektromagnetik. Dengan mengubah listrik bertegangan rendah menjadi keluaran bertegangan lebih tinggi, perangkat ini memfasilitasi transmisi tenaga listrik jarak jauh secara efisien.
Karakteristik Teknis Utama:
- Transformasi Tegangan: Tegangan sekunder (Vs) > Tegangan primer (Vp).
- Rasio Penggulungan: Lilit sekunder memiliki jumlah lilitan (Ns) yang lebih banyak daripada lilit primer (Np).
- Hubungan Saat Ini: Seiring meningkatnya tegangan, arus berkurang secara proporsional, sehingga hukum kekekalan daya tetap berlaku (P = V × I).
2. Bagaimana Cara Kerja Trafo Step-Up?
Cara kerja transformator penaik tegangan diatur oleh Hukum Induksi Faraday. Ketika arus bolak-balik (AC) mengalir melalui kumparan primer, arus tersebut menghasilkan fluks magnetik yang bervariasi pada inti baja berlamel. Fluks ini menginduksi tegangan pada kumparan sekunder.
Hubungan tersebut ditentukan oleh rasio lilitan transformator:
Mengapa Tegangan Tinggi Sangat Penting untuk Sistem Transmisi
Tanpa menaikkan tegangan, kerugian energi akibat resistansi konduktor akan sangat parah. Menurut Hukum Joule:
Dengan memanfaatkan sebuah trafo penaik tegangan Untuk meningkatkan tegangan, arus (I) dikurangi. Karena kerugian daya berbanding lurus dengan persegi Pada arus listrik, kenaikan tegangan sekecil apa pun pun dapat menghasilkan peningkatan efisiensi transmisi yang sangat besar.
3. Aplikasi Kritis dalam Sektor Energi Modern
Trafo step-up merupakan “jantung” dari pembangkitan dan transmisi listrik.
Energi Terbarukan dari Matahari dan Angin

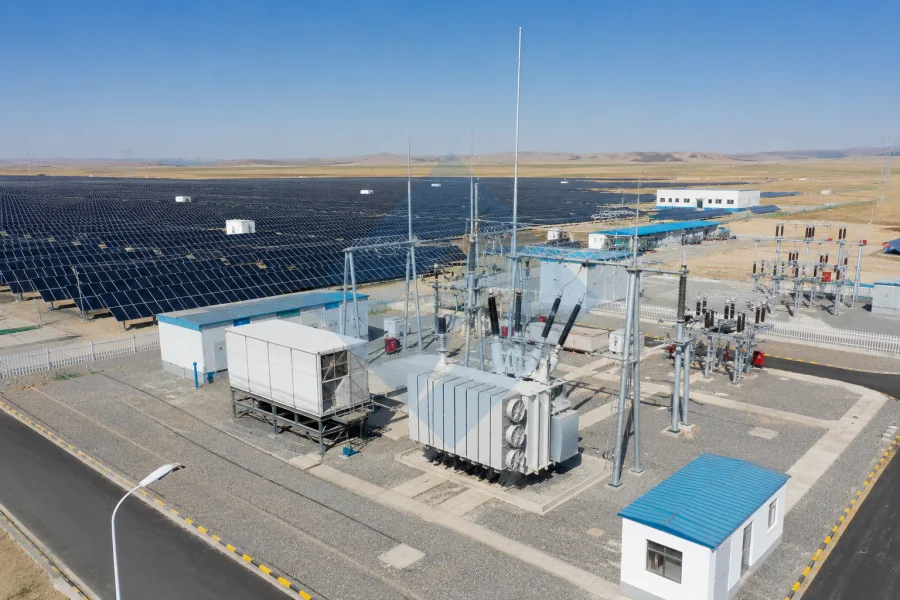

- Pembangkit Listrik Tenaga Surya: Meningkatkan tegangan keluaran inverter (misalnya, 800 V) hingga mencapai tegangan sistem kolektor (35 kV).

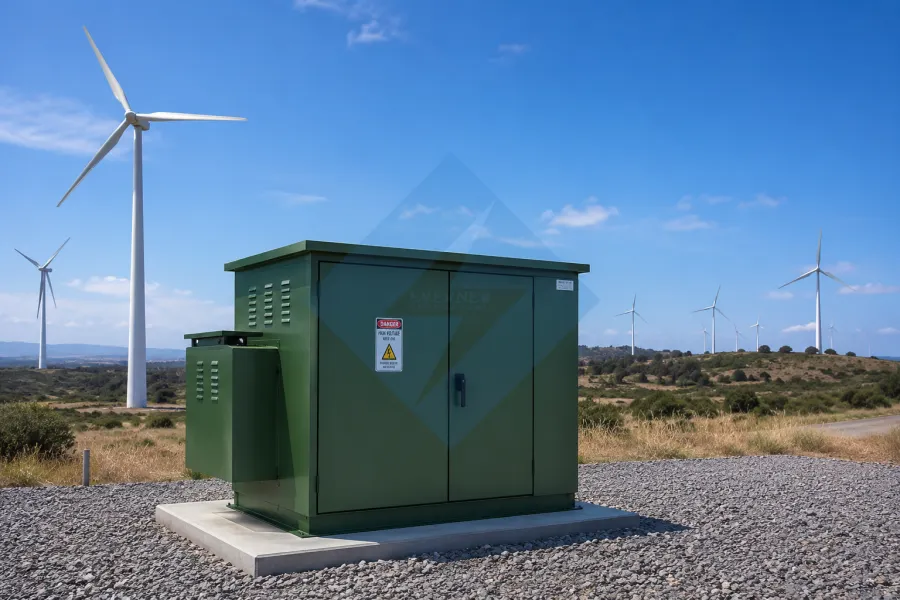

- Turbin Angin: Dirancang untuk tahan terhadap distorsi harmonik dan lingkungan yang ekstrem, serta berfungsi untuk menaikkan tegangan 690 V ke jaringan tegangan menengah.
Trafo Pengganda Tegangan (GSU)

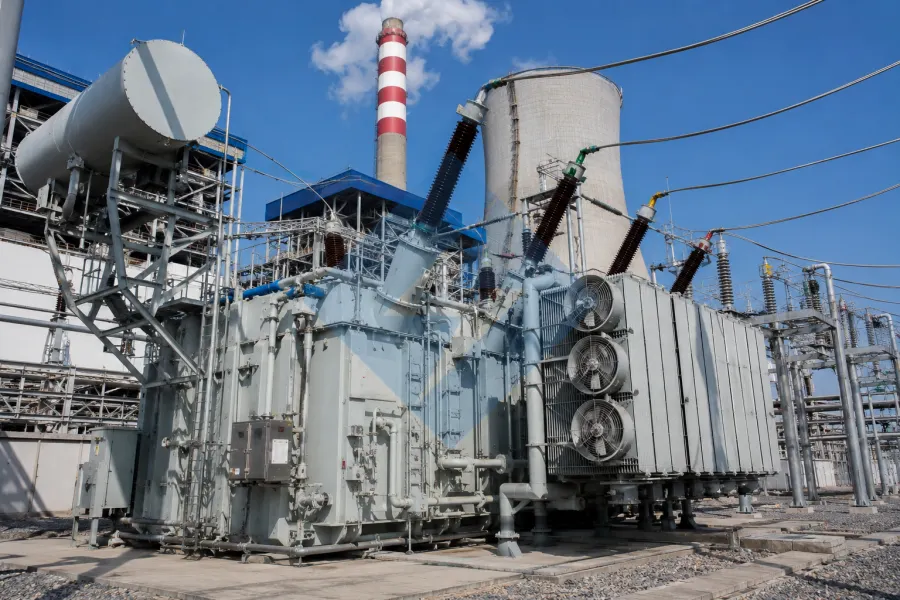

Umumnya terdapat di pembangkit listrik tenaga panas bumi, hidro, dan nuklir, Trafo GSU (juga dikenal sebagai Trafo Step-up Utama) menaikkan tegangan keluaran generator (biasanya 11 kV–25 kV) ke tingkat tegangan transmisi seperti 220 kV atau 500 kV.
Gudang Listrik Industri & Utilitas
Pabrik-pabrik industri berskala besar (baja, pertambangan, minyak & gas) menggunakan unit step-up untuk menstabilkan pasokan listrik bagi mesin-mesin dengan torsi tinggi serta distribusi listrik jarak jauh di lokasi.
4. Jenis-jenis Trafo Step-Up
Memilih bahan isolasi dan metode pendinginan yang tepat sangat penting untuk memastikan umur pakai yang panjang.
| Jenis Transformator | Keunggulan Utama | Contoh Penggunaan Umum |
|---|---|---|
| Terendam minyak | Pendinginan yang unggul, ketahanan dielektrik yang tinggi, dan masa pakai lebih dari 30 tahun. | Jaringan listrik, pembangkit tenaga surya/angin berskala besar, GSU. |
| Tipe Kering (Resin Cor) | Tahan api, ramah lingkungan, dan mudah perawatannya. | Gudang listrik dalam ruangan, rumah sakit, gedung bertingkat tinggi. |
| Dipasang di Bantalan | Kotak pelindung yang ringkas dan tahan manipulasi, serta mudah dipasang. | Lokasi pembangkit energi terbarukan, jaringan distribusi bawah tanah. |
| Tiga Fase | Hemat biaya, efisiensi tinggi, distribusi beban yang seimbang. | Sistem tenaga listrik industri dan komersial. |
5. Trafo Step-Up vs. Trafo Step-Down: Perbedaan Utama
| Fitur | Trafo Langkah Naik | Trafo Langkah Turun |
|---|---|---|
| Perubahan Tegangan | Dari Rendah ke Tinggi | Dari Tinggi ke Rendah |
| Perubahan Saat Ini | Dari Tinggi ke Rendah | Dari Rendah ke Tinggi |
| Lap Sekunder | Lebih dari Primer (Ns > Np) | Lebih sedikit daripada Primer (Ns < Np) |
| Lokasi Utama | Pembangkit Listrik / Energi Terbarukan | Gudang Distribusi / Pengguna Akhir |
6. Cara Memilih Produsen yang Tepat
Untuk proyek skala utilitas, keandalan trafo berdampak langsung terhadap tingkat pengembalian investasi (ROI). Perhatikan hal-hal berikut:
- Efisiensi & Kerugian: Carilah desain dengan kerugian tanpa beban dan kerugian beban yang rendah untuk meminimalkan TCO (Total Cost of Ownership).
- Standar Pendinginan: Pastikan sistem pendingin (ONAN, ONAF, dll.) dirancang untuk suhu lingkungan di daerah Anda.
- Kepatuhan: Periksa sertifikasi seperti IEC 60076, ANSI/IEEE C57.12, CE, dan CSA.
- Ketahanan terhadap Arus Hubung Singkat: Unit tersebut harus dirancang agar mampu bertahan dalam kondisi kegagalan yang ekstrem.
7. Mengapa Evernew Transformer Menjadi Pemimpin Industri Global
Sebagai yang terkemuka produsen transformator di Tiongkok, Transformer Evernew mengkhususkan diri dalam bidang teknik tegangan tinggi untuk pasar global yang paling menuntut.
- Keahlian di Bidang Tegangan Tinggi: Kami memproduksi trafo daya dengan kapasitas hingga 500 kV, termasuk unit GSU khusus dan unit energi terbarukan.
- Manufaktur Tingkat Lanjut: Fasilitas kami seluas lebih dari 500 acre dilengkapi dengan jalur produksi otomatis dan laboratorium pengujian presisi.
- Kepatuhan Global: Dirancang untuk memenuhi Amerika Utara (ANSI/IEEE) dan Eropa (IEC) standar, guna memastikan integrasi jaringan yang lancar.
- Jaminan Kualitas: Setiap unit menjalani serangkaian pengujian rutin dan pengujian jenis yang ketat (termasuk uji impuls dan uji kenaikan suhu) sebelum dikirim.
Baik Anda merupakan kontraktor EPC maupun pengembang utilitas, Evernew menyediakan solusi yang disesuaikan dan berdaya guna tinggi untuk mendukung kesuksesan Anda.
Pertanyaan yang Sering Diajukan (FAQ)
- Seberapa efisienkah transformator step-up Evernew?
Unit-unit kami umumnya mencapai efisiensi lebih dari 99%, yang melampaui standar penghematan energi internasional. - Apakah trafo step-up dapat digunakan untuk pembangkit listrik tenaga angin?
Ya, kami menyediakan trafo khusus untuk pembangkit listrik tenaga angin yang dilengkapi dengan isolasi yang ditingkatkan untuk menangani beban yang berfluktuasi. - Berapa lama waktu tunggu untuk sebuah trafo 110 kV?
Waktu tunggu bervariasi tergantung spesifikasi, namun proses produksi kami yang telah dioptimalkan menjamin jadwal pengiriman yang terdepan di industri.
