Wat is droge type giethars transformator
Droog type giethars transformatoren gebruiken epoxyhars als isolatiemateriaal. De hoog- en laagspanningswikkelingen zijn gemaakt van kopertape (folie) en worden onder vacuümomstandigheden in epoxyhars gegoten en uitgehard, waardoor een zeer sterke glasvezelstructuur wordt gevormd. De beschikbare isolatieklassen zijn F en H.
Droog type giethars transformatoren bieden uitstekende elektrische prestaties, sterke weerstand tegen bliksemimpulsen, robuuste kortsluitvastheid, compacte afmetingen en een lichtgewicht ontwerp. Ze kunnen worden uitgerust met een temperatuurweergavecontroller om de bedrijfstemperatuur van de wikkelingen te bewaken en te regelen, zodat de transformator een normale levensduur heeft.
- Uitstekende elektrische prestaties
- Sterke weerstand tegen bliksemimpulsen
- Robuuste kortsluitvastheid
- Compact en lichtgewicht ontwerp
Transformatoren van giethars van het droge type zijn een betrouwbare en efficiënte keuze voor diverse toepassingen en bieden hoge prestaties en veiligheid in een compacte vorm.
Meer informatie over droge transformatoren:1500 KVA droge transformator voor onderstation

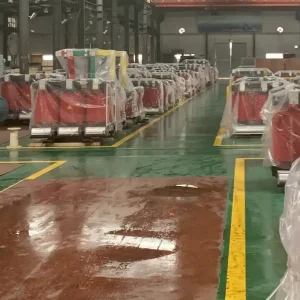

Eindproduct en transport van 2000 KVA droge giethars transformator
Technische Kenmerken van 2000 KVA Droge Type Giethars Transformator
| Plaats van herkomst | China |
|---|---|
| Merknaam | EverNew Transformator |
| Modelnummer | Droge transformator |
| Model | SCB -2000 KVA-34,5KV/0,8KV |
| Toepassing | fotovoltaïsch |
| Type | isolerende minerale olie, volgens de norm IEC 60296 |
| Koelmethode | ONAN |
| Installatie | Buiten / Binnen |
| Primaire nominale spanning | 34,5 KV (beschikbaar 13,2KV, 13,8KV 15KV, 11KV..) |
| Secundaire nominale spanning | 800 V |
| Frequentie | 60 Hz |
| verbindingsgroep | Dyn11 Yn11 (secundaire dubbele wikkeling) |
| Verliezen | Verminderd |
| Max. verliezen in lege toestand (onbelast) | BK36B036 |
| Max. verliezen in belasting | BK36B036 |
| Tapwisselaar | ± 2 x 2.5% , handmatig |
| kortsluitimpedantie | 6% |
| klasse | A |
| Corrosie | C 4 |
| Elektrostatisch scherm tussen MT/BT | Ja, aansluiten op aarde |
| DV/DT | 500V /us |
| Aansluiting MT-zijde | door haakse insteekklemmen |
| Aansluiting BT-zijde | door klemmen op koperen plaat |
| Aansluitbeveiligingen MT-zijde | metalen ladeafdekking voor buiten IP55 (optioneel) |
| Aansluitingsbeveiligingen BT-zijde | IP55 metalen afdeklade voor buiten met kabelwartels voor BT-kabelinvoer (optioneel) |
| Cuba olieopvang en filter | optioneel |
| wielen | ja |
| hijsogen | ja |
| vulregeling olie en afvoer | ja |
| communicatie en controle | DGPT2 digitale uitgangssignalen |
| productgarantie | ≥ 2 jaar |
Spanningsniveau van 2000 KVA droge type giethars transformator
| Nominaal vermogen (kva) | HV (kV) | Tapbereiken | LV (kV) | Vectorgroep | Verlies bij nullast | 75 ℃ Laadverlies | Verlies bij nullast | Kortsluitimpedantie |
|---|---|---|---|---|---|---|---|---|
| 50 | 20 22 24 of anderen | ±5% ±2×2,5% | 0.4 of anderen | Dyn11 Yyno of anderen | 380 | 1300 | 2.4 | 6 |
| 100 | 600 | 2100 | 2.2 | |||||
| 160 | 750 | 2600 | 1.8 | |||||
| 200 | 820 | 3100 | 1.8 | |||||
| 250 | 940 | 3600 | 1.6 | |||||
| 315 | 1080 | 4300 | 1.6 | |||||
| 400 | 1280 | 5100 | 1.4 | |||||
| 500 | 1500 | 6100 | 1.4 | |||||
| 630 | 1700 | 7200 | 1.2 | |||||
| 800 | 1950 | 8700 | 1.2 | |||||
| 1000 | 2300 | 10300 | 1 | |||||
| 1250 | 2650 | 12150 | 1 | |||||
| 1600 | 3100 | 14600 | 0.8 | 8 | ||||
| 2000 | 3600 | 17250 | 0.8 | |||||
| 2500 | 4300 | 20400 | 0.8 | |||||
| 2000 | 3600 | 18800 | 0.8 | |||||
| 2500 | 4300 | 22400 | 0.8 |
