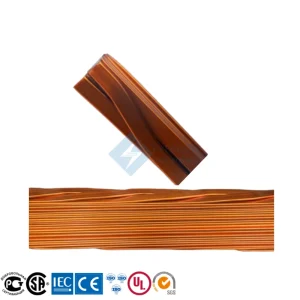

Conductores de cobre de transposición continua para transformadores de alta potencia

Alambres esmaltados: Componentes esenciales de los transformadores de potencia

En el mundo actual, impulsado por la energía, la demanda de sistemas eléctricos fiables y eficientes sigue aumentando, y los transformadores desempeñan un papel fundamental para garantizar que la energía eléctrica se distribuya de forma segura y eficiente. Entre los componentes más críticos de los transformadores se encuentran los alambres esmaltados, que se utilizan ampliamente para enrollar las bobinas que permiten la conversión y distribución de la energía eléctrica. En este blog, exploraremos las características, ventajas, especificaciones comunes y aplicaciones versátiles de los alambres esmaltados, especialmente los utilizados en transformadores de potencia.

¿Qué son los cables esmaltados?

Los alambres esmaltados, también conocidos como alambres imantados, son alambres de cobre o aluminio recubiertos con una fina capa de material aislante, normalmente a base de esmalte. Estos alambres están diseñados específicamente para su uso en motores eléctricos, transformadores e inductores, donde es fundamental una conducción eléctrica eficaz y fiable. La capa de esmalte del alambre sirve de aislante y permite enrollarlo firmemente en bobinas sin riesgo de cortocircuito.

Los alambres esmaltados son ampliamente utilizados en transformadores de potencia, especialmente en aplicaciones de alto voltaje, debido a su excelente conductividad, tamaño compacto y alta resistencia al desgaste. Evernew Transformer fabrica alambres esmaltados de máxima calidad que cumplen los estrictos requisitos de la industria de los transformadores, garantizando tanto su durabilidad como su rendimiento.

Especificaciones comunes de los alambres esmaltados

Los alambres esmaltados se presentan en varias especificaciones para adaptarse a los distintos requisitos de los transformadores, como la tensión nominal, la capacidad de corriente y las condiciones de funcionamiento. Las especificaciones más comunes incluyen:

• Calibre del cable: El diámetro de los alambres esmaltados suele oscilar entre 0,2 mm y 5 mm, según la aplicación. En el caso de los transformadores de potencia, suelen utilizarse calibres más gruesos (de 1 mm a 4 mm) para soportar corrientes más elevadas.

• Tipo de aislamiento: El revestimiento de esmalte puede fabricarse con diversos materiales aislantes, como poliéster, poliuretano o poliimida. La elección del material aislante depende de la tensión y la temperatura nominales del transformador.

• Tensión nominal: Los cables esmaltados para transformadores de potencia están diseñados para soportar una amplia gama de niveles de tensión. Las tensiones nominales comunes van de 1 kV a 15 kV, con variantes especiales disponibles para transformadores de mayor tensión.

• Temperatura: Los cables esmaltados pueden soportar altas temperaturas, que suelen oscilar entre 155 °C y 220 °C, lo que garantiza un funcionamiento seguro incluso en entornos exigentes.

• Espesor del revestimiento: El grosor de la capa de esmalte es fundamental para garantizar un aislamiento fiable. Puede variar en función de la aplicación, con revestimientos más gruesos que proporcionan una mayor durabilidad para aplicaciones de alta potencia.

Tipos de alambres esmaltados

En Evernew Transformer, ofrecemos una variedad de tipos de alambre esmaltado diseñados para satisfacer las diversas necesidades de la industria de los transformadores. Estos incluyen:

1. Alambres esmaltados de cobre El cobre es el material más utilizado para los alambres esmaltados de los transformadores. Los alambres esmaltados de cobre ofrecen una alta conductividad, lo que permite una transferencia eficaz de la energía. Suelen utilizarse en transformadores de alta eficiencia, especialmente en transformadores de potencia y distribución.

   Aplicaciones:

   • Transformadores de potencia
   • Transformadores de distribución
   • Motores eléctricos e inductores

2. Alambres de aluminio esmaltado Los hilos esmaltados de aluminio son una alternativa rentable a los hilos de cobre. Aunque tienen una conductividad inferior a la del cobre, son más ligeros y menos caros, lo que los convierte en una opción popular para determinadas aplicaciones en las que el peso y el coste son consideraciones importantes.

   Aplicaciones:

   • Transformadores de potencia baja a media
   • Reguladores de tensión
   • Pequeños transformadores utilizados en aparatos electrónicos

3. Alambres esmaltados de alta temperatura Estos cables están especialmente diseñados para soportar temperaturas extremas. Se utilizan en transformadores que operan en entornos difíciles, donde los cables esmaltados estándar podrían fallar. El material aislante está diseñado para soportar altas tensiones térmicas, lo que garantiza la longevidad y fiabilidad del transformador.

   Aplicaciones:

   • Transformadores de alta potencia
   • Transformadores utilizados en aplicaciones industriales y mineras
   • Transformadores militares y aeroespaciales

Tipos de alambres esmaltados para aplicaciones de transformadores

El alambre esmaltado utilizado en los transformadores puede clasificarse en varios tipos especializados, cada uno diseñado para satisfacer diferentes requisitos operativos. Estas son algunas de las principales variantes de alambres esmaltados que se utilizan habitualmente en los devanados de los transformadores:

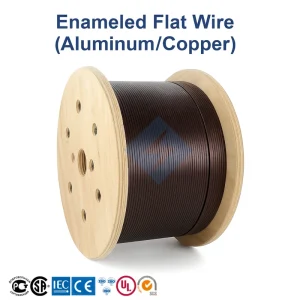

1. Alambre plano esmaltado
   El alambre plano esmaltado está diseñado con una forma de sección transversal plana, que permite aprovechar mejor el espacio dentro de los devanados de los transformadores. Este tipo de hilo es especialmente útil en transformadores de alta potencia, ya que maximiza la superficie del conductor, reduciendo las corrientes parásitas y mejorando la eficiencia. El revestimiento de esmalte garantiza un excelente aislamiento y proporciona protección contra los cortocircuitos eléctricos.

2. Alambre plano recubierto de papel
   El alambre plano recubierto de papel es un tipo especializado de alambre plano envuelto con una capa de papel aislante. Este alambre ofrece una estabilidad térmica y un aislamiento eléctrico superiores, por lo que resulta ideal para su uso en transformadores de alta tensión. La envoltura de papel ayuda a mejorar la resistencia dieléctrica del cable y garantiza un funcionamiento seguro en entornos exigentes.

3. Conductores continuamente transpuestos
   Los conductores de transposición continua (CTC) se utilizan en devanados de transformadores en los que son cruciales una gran flexibilidad y unas pérdidas mínimas. Estos hilos están formados por múltiples hebras de conductores trenzados siguiendo un patrón específico, lo que reduce las pérdidas por corrientes parásitas y mejora la capacidad del hilo para soportar altas temperaturas. Los CTC se utilizan a menudo en los devanados primario y secundario de los transformadores de potencia.

4. Alambre compuesto
   Los cables compuestos se fabrican combinando varias capas de conductores con materiales aislantes. Este diseño ofrece mayor resistencia mecánica, mayor capacidad de transporte de corriente y mayor durabilidad. Los cables compuestos son especialmente eficaces en grandes transformadores que requieren una transmisión de alta potencia. El uso de materiales compuestos reduce el peso total y el tamaño de los devanados del transformador, lo que da lugar a diseños de transformadores más compactos.

5. Alambre de aluminio redondo esmaltado
   El alambre de aluminio redondo esmaltado es una alternativa más ligera a los alambres de cobre y se utiliza habitualmente en transformadores para reducir el peso total y los costes de material. Aunque los alambres de aluminio pueden tener una conductividad ligeramente inferior a la del cobre, el revestimiento esmaltado mejora su rendimiento eléctrico, lo que los convierte en una solución rentable para los transformadores de potencia. Estos alambres se utilizan tanto en transformadores de baja como de alta tensión.

6. Alambre plano envuelto en película de tela no tejida
   El alambre plano envuelto en película de tela no tejida es una variante especializada diseñada con una capa adicional de película aislante. Este diseño contribuye a aumentar la resistencia del aislamiento y mejora la flexibilidad mecánica del cable. Se utiliza en aplicaciones en las que la resistencia a las vibraciones es crítica, como en transformadores industriales o sistemas eléctricos sometidos a grandes esfuerzos. La película de tejido añade durabilidad y reduce la probabilidad de que el cable se dañe bajo tensiones operativas.

7. 220 Alambre plano esmaltado devanado vertical de poliamida-imida
   El hilo plano esmaltado de poliamida-imida para bobinado vertical 220 es una opción de primera calidad diseñada para configuraciones de bobinado vertical, que suelen encontrarse en transformadores de potencia de gran escala. El revestimiento esmaltado de poliamida-imida del cable garantiza una resistencia térmica superior, lo que permite al cable soportar temperaturas extremas sin degradarse. Este tipo de cable es ideal para aplicaciones en las que son esenciales una alta eficacia y fiabilidad.

Principales ventajas de los alambres esmaltados

1. Alta conductividad Los alambres esmaltados ofrecen una excelente conductividad eléctrica, lo que permite a los transformadores funcionar eficazmente sin generar un calor excesivo. Esto ayuda a optimizar la eficiencia energética global del transformador.

2. Diseño compacto El revestimiento de esmalte permite enrollar los alambres firmemente en bobinas, ahorrando espacio en el transformador. Este diseño compacto es crucial para los transformadores utilizados en entornos con limitaciones de espacio.

3. Aislamiento superior El revestimiento de esmalte proporciona un excelente aislamiento, evitando cortocircuitos y garantizando un funcionamiento seguro. Esto es especialmente importante para los transformadores de alta tensión, donde la integridad del aislamiento es fundamental para la seguridad y el rendimiento.

4. Durabilidad Los alambres esmaltados son muy resistentes al desgaste, la corrosión y los factores ambientales, lo que garantiza una larga vida útil. Su durabilidad ayuda a los transformadores a mantener su rendimiento a lo largo del tiempo, incluso en condiciones difíciles.

5. Rentable Los alambres esmaltados son una solución asequible para los fabricantes de transformadores, ya que ofrecen un excelente equilibrio entre rendimiento y coste. La menor necesidad de materiales aislantes adicionales hace que los alambres esmaltados sean una opción económica para muchas aplicaciones.

Aplicaciones de los alambres esmaltados

Los alambres esmaltados son componentes esenciales en la construcción de transformadores de potencia y se utilizan en diversas aplicaciones, entre ellas:

1. Transformadores de potencia Los alambres esmaltados se utilizan en el bobinado de transformadores de potencia, donde se requiere alta eficacia y durabilidad. Estos transformadores se utilizan en sistemas de generación y distribución de energía, garantizando un suministro eléctrico estable y fiable.

2. Transformadores de distribución Los cables esmaltados también se utilizan mucho en transformadores de distribución, que reducen los niveles de tensión para suministrarla con seguridad a zonas residenciales y comerciales.

3. Transformadores para energías renovables Con el auge de las fuentes de energía renovables, los cables esmaltados se utilizan en transformadores que integran las energías renovables en la red, garantizando la transmisión fluida de la energía procedente de instalaciones solares, eólicas e hidroeléctricas.

4. Transformadores de alta eficiencia Los alambres esmaltados son ideales para su uso en transformadores de alto rendimiento que requieren una pérdida de energía mínima. Estos transformadores son cruciales para los procesos industriales modernos y los sistemas de distribución de energía a gran escala.

¿Por qué elegir el transformador Evernew para cables esmaltados?

Envernew Transformer, estamos comprometidos a proporcionar alambres esmaltados de alta calidad diseñados específicamente para la industria de transformadores de potencia. Nuestros alambres esmaltados se fabrican para cumplir con las normas internacionales y están disponibles en una amplia gama de especificaciones para satisfacer las diversas necesidades de los clientes.

Razones clave para elegir Evernew Transformer:

• Calidad superior: Nuestros cables esmaltados están fabricados con materiales de primera calidad, lo que garantiza una alta conductividad, durabilidad y rendimiento.
• Personalización: Ofrecemos soluciones a medida para cumplir determinados valores nominales de tensión, requisitos de temperatura y otras especificaciones técnicas.
• Cumplimiento de las normas internacionales: Nuestros productos cumplen las normas mundiales de seguridad y calidad, lo que proporciona tranquilidad a nuestros clientes.
• Asistencia experta: Nuestro experimentado equipo está a su disposición para ofrecerle asesoramiento experto, desde la selección del producto hasta la asistencia posterior a la compra.

Cómo comprar cables esmaltados de Evernew Transformer

Si usted está interesado en comprar alambres esmaltados para sus aplicaciones de transformadores o le gustaría aprender más acerca de nuestras ofertas, por favor contacte a Evernew Transformer hoy. Nuestro equipo trabajará con usted para proporcionarle las mejores soluciones de alambre esmaltado para sus necesidades de distribución de energía.

Conclusión

Los cables esmaltados son un componente fundamental en el funcionamiento de los transformadores de potencia, ya que ofrecen ventajas de eficiencia, durabilidad y ahorro de espacio. Ya sea para aplicaciones residenciales, industriales o de energías renovables, los cables esmaltados garantizan una distribución de energía segura y fiable. Para cables esmaltados de alta calidad, Evernew Transformer ofrece productos fiables que cumplen las normas internacionales y proporcionan un rendimiento duradero. Póngase en contacto con nuestro equipo hoy mismo para obtener más información sobre cómo nuestros cables esmaltados pueden satisfacer sus necesidades de transformadores.
