Typy suchých transformátorů: Kompletní průvodce průmyslovým inženýrstvím – transformátory s litou pryskyřicí, VPI, VPE, izolační a transformátory s K-faktorem

1. Úvod do moderní techniky suchých transformátorů

V současném globálním kontextu distribuce elektrické energie ve středním napětí, průmyslové automatizace a komerční elektrické infrastruktury představuje výběr vhodných komponent s magnetickým jádrem zásadní technické rozhodnutí. V minulosti dominovaly v přenosových sítích i místních distribučních sítích transformátory ponořené v kapalině, které využívaly vysoce rafinovaný uhlovodíkový minerální olej. Tato historická preference vycházela z výjimečné dielektrické pevnosti a vynikajících vlastností tepelné konvekce, které jsou vlastní kapalným dielektrikům.

Zrychlující se urbanizace, nárůst počtu vnitřních rozvoden, přísné požární předpisy (jako například NFPA 70 a National Electrical Code) a přísné ekologické předpisy týkající se znečištění půdy a podzemních vod však vedly k rozsáhlému přechodu v rámci celého odvětví směrem k suché transformátory.

Rozvodný transformátor suchého typu zcela eliminuje potřebu kapalných dielektrik. Místo toho jsou primární a sekundární elektrická vinutí, topologie lamelového jádra a vnitřní přípoje sběrnic izolovány pomocí pevných dielektrických materiálů, proudění okolního vzduchu a speciálních technických polymerních pryskyřic. Tento zásadní posun v materiálovém inženýrství významně mění termodynamické profily, mechanickou odolnost proti smyku a elektrickou impedanci transformátoru jak při trvalém základním provozu, tak při přechodných poruchových stavech způsobených zkratem.

Strategická změna: transformátory s kapalinovým chlazením vs. transformátory suchého typu

Technický přechod od starších jednotek s kapalinovou náplní k moderním suchým systémům s pevnou izolací se řídí jasnými a kvantifikovatelnými provozními kompromisy:

Omezování rizika požáru a dodržování bezpečnostních předpisů: Jednotky s kapalinovým chlazením představují katastrofické riziko požáru nebo fyzické exploze, pokud vnitřním minerálním olejem projde vysokovýkonný oblouk, který jej zahřeje nad jeho bod vznícení (obvykle 140 °C až 160 °C). Moderní suché transformátory využívají materiály s přirozenou samozhášivostí, které výrazně omezují šíření plamene a plně splňují přísné požadavky na požární chování podle evropské třídy F1. Díky tomu je lze bezpečně instalovat uvnitř komerčních výškových budov, nemocnic a v suterénech obytných budov bez nutnosti použití výbuchuvzdorné betonové klenuté konstrukce.
Ochrana životního prostředí a snižování nákladů ve stavebnictví: Systémy naplněné kapalinou vyžadují složitou stavební infrastrukturu, včetně speciálních betonových záchytných nádrží na olej, potrubí pro hasicí systém typu deluge a protipožárních bariér. Suché systémy eliminují riziko úniků oleje, rozlití na zem a chemické kontaminace. Díky tomuto přímému odstranění odpadají náročné požadavky na stavební práce a minimalizuje se prostorová náročnost v elektrické místnosti.
Optimalizované profily údržby a nižší provozní náklady (OPEX): Kapalinové systémy vyžadují přísné a opakující se plány údržby, které zahrnují pravidelné odběry vzorků oleje, analýzu rozpuštěných plynů (DGA), dielektrickou titraci vlhkosti a rutinní výměnu těsnění. Naopak distribuční jednotky suchého typu fungují prakticky bez údržby. Vyžadují pouze pravidelné fyzické odsávání povrchového prachu a pravidelné infračervené termografické skenování konstrukčních svorkových spojů, což vede k podstatně nižším dlouhodobým provozním nákladům (OPEX).

2. Základy vědy o suchých izolačních materiálech a termodynamiky

Pro přesné vyhodnocení provozních prahových hodnot, odolnosti proti přetížení a časových průběhů degradace různých suchých systémů je nezbytné analyzovat vzájemné působení mezi dielektrickými izolačními materiály, mechanismy tepelné degradace podle Arrheniuse a klasifikacemi prostředí.

Třídy izolace a tepelné rezervy

Očekávaná provozní životnost suchý výkonový transformátor je přímo určena rychlostí tepelné degradace jeho vnitřního systému pevné izolace. Třídy tepelné izolace jsou přísně kodifikovány mezinárodními normalizačními orgány, jako jsou IEC 60085 a IEEE C57.12.01. Tyto technické normy definují maximální přípustnou trvalou provozní teplotu v absolutně nejteplejším bodě vinutí, běžně označovaném jako „hot-spot“ vinutí.

Izolační systém třídy B: Navrženo pro maximální přípustnou teplotu 130 °C. To zahrnuje přípustný průměrný nárůst teploty vinutí o 80 °C nad standardní základní teplotu okolí 40 °C, přičemž zůstává vyhrazená rezerva pro teplotní špičky ve výši 10 °C.
Izolační systém třídy F: Určeno pro maximální přípustnou teplotu 155 °C. Tato konfigurace umožňuje trvalý průměrný nárůst teploty vinutí o 100 °C s vypočtenou rezervou pro teplotní špičky ve výši 15 °C. Třída F je obecně považována za základní standard pro běžné průmyslové aplikace.
Izolační systém třídy H: Navrženo pro maximální přípustnou teplotu 180 °C. Tato třída vysokého výkonu umožňuje průměrný nárůst teploty vinutí o 125 °C a toleranci teplotního vrcholu 15 °C. Je široce používána v těžkém průmyslu, trakčních systémech a datových centrech.
Izolační systém třídy R / třídy C: Určeno pro extrémní maximální teploty až do 220 °C. Tento systém s vysokou hustotou umožňuje enormní průměrný nárůst teploty vinutí o 150 °C a toleranci teplotního vrcholu 30 °C; hojně se využívá ve vysokovýkonných trakčních aplikacích a na námořních plavidlech, kde je fyzický prostor extrémně omezený.

Matematický vzorec pro ověření tepelné odolnosti při trvalém plném zatížení je definován následovně: Teplota v nejteplejším bodě vinutí se rovná teplotě okolí plus průměrnému nárůstu teploty vinutí plus stanovené bezpečnostní rezervě pro nejteplejší bod. Překročení této vypočítané teplotní mezní hodnoty spouští rychlé a nevratné chemické stárnutí polymerních řetězců.

Termodynamika, odvod tepla a Arrheniův zákon

Na rozdíl od olejových jednotek, u nichž se vnitřní teplo přenáší prostřednictvím nepřetržitých konvekčních proudů kapaliny na žebra vnějšího nádržového radiátoru, suché jednotky se spoléhají výhradně na kombinaci pevného tepelného vedení přes izolační vrstvy z epoxidu nebo laku a konvekčních proudů vzduchu, které se pohybují svisle přes odkryté povrchy kanálů cívky.

Teplo vznikající uvnitř transformátoru je součtem odporových ztrát v měděném nebo hliníkovém vinutí (vypočítaných jako druhá mocnina proudu vynásobená odporem, tj. I²(ztráty R) a ztráty způsobené magnetickou hysterezí jádra a vířivými proudy. Pokud tyto kombinované ztráty překročí rychlost přirozeného konvekčního odvodu tepla, teplota vnitřního vinutí stoupá. To spouští zrychlené tepelné stárnutí, které se řídí Arrheniovou teorií reakční rychlosti. Tato chemická teorie stanoví, že rychlost degradace izolačního polymeru se zhruba zdvojnásobí s každým nárůstem teploty o 7 °C až 10 °C nad mezní hodnotu stanovenou pro danou třídu tepelné izolace.

Klasifikace podle prostředí, klimatických podmínek a chování při požáru (IEC 60076-11)

V zájmu zajištění globální standardizace a bezpečného průmyslového zásobování definuje norma IEC 60076-11 konkrétní kritéria provozních parametrů, která musí výrobci nezávisle otestovat a certifikovat:

Ekologická třída E0: Na konstrukci transformátoru nedochází ke kondenzaci a znečištění ovzduší částicemi je zcela zanedbatelné. Zařízení je určeno výhradně pro čisté, klimatizované vnitřní elektrické prostory.
Ekologická třída E1: Může docházet k občasné kondenzaci a mírnému znečištění okolního ovzduší, což je typické pro standardní větrané vnitřní průmyslové rozvodny.
Ekologická třída E2: Vyskytuje se častá kondenzace nebo silné znečištění ovzduší. Toto určení se vztahuje na těžké průmyslové slévárny, papírny a pobřežní větrné elektrárny.
Ekologická třída E3: Vyskytuje se zde silná kondenzace a extrémní úroveň znečištění, například u pobřežních zařízení vystavených neustálému působení slané mlhy nebo v případě intenzivní těžby s vysoce vodivým prachem.
Klimatická třída C1: Transformátor je vhodný pro nepřetržitý provoz při teplotách okolí až do -5 °C, ale při skladování a přepravě snese teploty až do -25 °C.
Klimatická třída C2: Transformátor je plně dimenzován pro provoz, rychlé zapnutí, přepravu a skladování při extrémně nízkých arktických teplotách až do -25 °C.
Klimatická třída C3: Speciální provedení pro provoz při nízkých teplotách, určené pro nepřetržitý provoz až do -50 °C, které je nezbytné pro průmyslová nasazení v extrémně vysokých zeměpisných šířkách.
Třída chování ohně F1: Transformátory vystavené vysokému riziku vnějšího požáru. Konstrukční požadavky stanovují, že emise toxických halogenových plynů a neprůhledného kouře musí být minimalizovány a že zařízení musí být schopno samovolného uhašení ve stanoveném časovém intervalu po odstranění vnějšího zdroje vznícení.

3. Metalurgie magnetických jader a normy energetické účinnosti

Provozní účinnost a dlouhodobá finanční výkonnost suchého rozvodného transformátoru jsou do značné míry ovlivněny metalurgickými vlastnostmi jeho magnetického jádra.

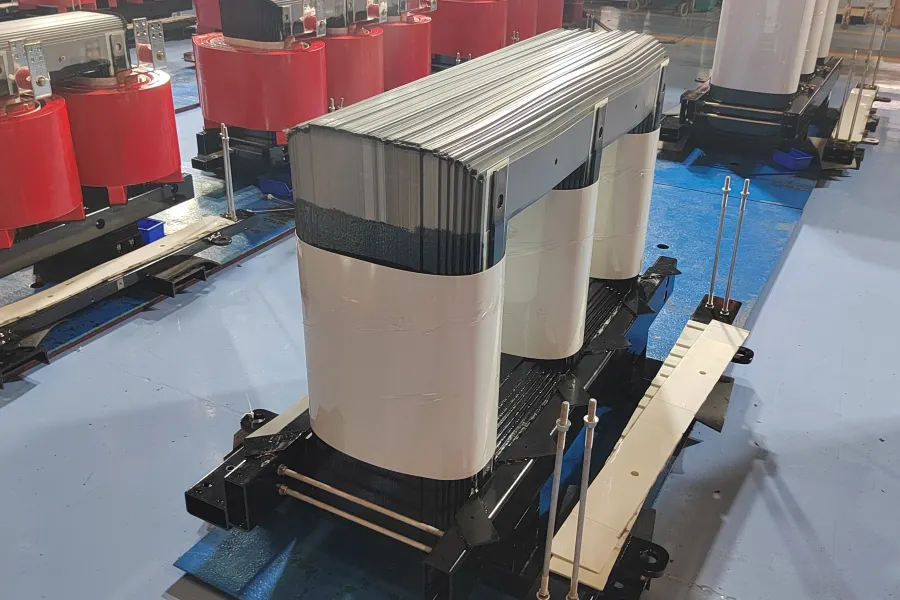

Jádra z křižmové oceli s orientovanou strukturou (GOES)

Jako standardní materiál jádra se používají lamely z vysoce kvalitní křemíkové oceli s orientovanou zrnitostí (GOES). Tyto slitiny železa a křemíku se zpracovávají technikami válcování za studena, které přesně vyrovnávají orientaci krystalických zrn podél směru válcování. Toto přesné vyrovnání výrazně snižuje magnetickou reluktanci a minimalizuje hysterezní ztráty jádra. Jednotlivé lamely jsou potaženy anorganickým izolačním filmem, který přerušuje horizontální elektrické cesty a minimalizuje ztráty vířivými proudy uvnitř struktury jádra.

Transformátory s amorfním kovovým jádrem (AMDT)

Pro vysoce účinné rozvodné sítě a mimořádně ekologické podnikové aplikace představují transformátory s amorfním kovovým jádrem (AMDT) významný technologický pokrok. Namísto krystalické atomové struktury využívají amorfní jádra slitinu železa, boru a křemíku, která se rychle ochladí z kapalného stavu a vytvoří nekrystalickou, sklovitou atomovou matrici. Absence krystalické struktury umožňuje snadnou rotaci magnetických domén při střídavém proudu. Tato strukturální výhoda snižuje ztráty v jádře při nulovém zatížení až o 70% až 80% ve srovnání se standardními jádry GOES. To umožňuje provozovatelům výrazně snížit neustálé plýtvání energií z rozvodné sítě.

Požadavky na regulační účinnost (DOE a směrnice EU o ekodesignu)

Vlády po celém světě uplatňují přísné zákonem stanovené maximální přípustné limity energetických ztrát transformátorů, což vyžaduje vysoce optimalizované konfigurace jádra a vinutí:

Požadavky Ministerstva energetiky Spojených států (DOE): Na základě předpisu 10 CFR část 431 stanovuje přísné minimální procentní hodnoty účinnosti pro distribuční transformátory. Tyto předpisy vyžadují, aby výrobci používali vysoce kvalitní jádra z GOES nebo amorfního materiálu k dosažení konkrétních cílů účinnosti při referenčním zatěžovacím faktoru 35%.
Směrnice Evropské unie o ekodesignu: Ukládá přísné limity ekologické účinnosti podle úrovně Tier 2 pro maximální přípustné ztráty při zatížení i v nezatíženém stavu u všech jednotek suchého typu připojených k evropským distribučním sítím, čímž fakticky zakazuje výrobní architektury s nízkou účinností.

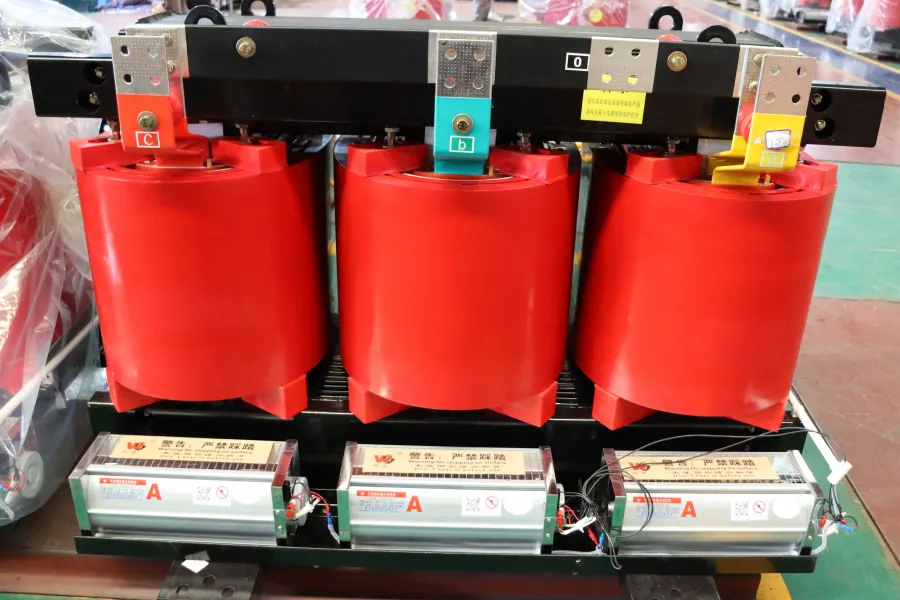

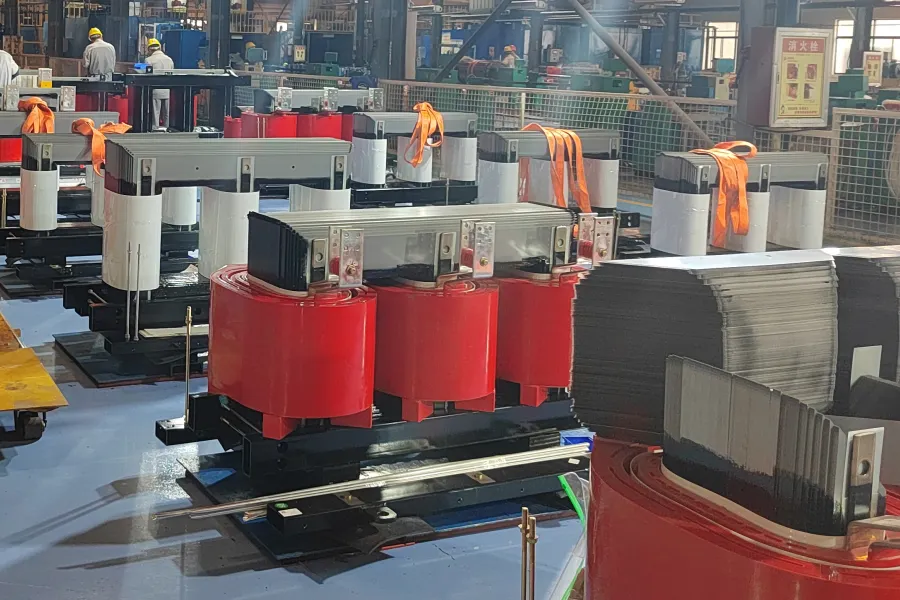

4. Podrobný rozbor: Suché transformátory s litou pryskyřicí (CRDT)

Transformátory suchého typu s litou pryskyřicí (CRDT) jsou celosvětově uznávány jako vrchol techniky v oblasti pevné izolace s vysokou dielektrickou pevností a mechanickou stabilitou. Dominují na trhu v oblasti městské infrastruktury s vysokou hustotou osídlení, v kritických datových centrech a v moderních dopravních sítích.

Chemie ve výrobě a vakuové komorové systémy

Výroba jednotek z lité pryskyřice spočívá v úplném zapouzdření vysokonapěťových (HV) a nízkonapěťových (LV) elektrických vinutí uvnitř nepropustné, pevné matrice z epoxidové pryskyřice smíchané s plnivy v podobě křemičitého prášku nebo trihydrátu oxidu hlinitého. Tento plnivý materiál je vysoce technicky propracovaný: sjednocuje koeficient tepelné roztažnosti vytvrzené epoxidové pryskyřice s koeficientem vnitřních měděných nebo hliníkových vodičů, čímž zabraňuje vzniku mikrotrhlin během rychlých cyklů zahřívání a ochlazování při zatížení.

Přísný výrobní postup využívá vysoce regulované systémy vakuového odlévání. Nejprve se cívky přesně navíjejí pomocí fólie nebo obdélníkových vodičů. Izolace mezi závity je tvořena tenkou vrstvou technických polymerů. Hotová cívka se poté umístí do vysoce přesné formy z leštěné oceli. Celá forma se následně vloží do těžké průmyslové vakuové komory.

Atmosférický tlak uvnitř komory je snížen téměř na úroveň absolutního vakua (obvykle méně než 1 mbar). Tento klíčový krok účinně odstraní veškerou zbytkovou vlhkost a mikroskopické vzduchové bubliny uvězněné hluboko ve vrstvách vinutí. Zatímco je komora stále ve vakuu, do formy se vstřikuje předehřátá směs tekuté epoxidové pryskyřice s nízkou viskozitou. Vakuum zajišťuje, že pryskyřice pronikne do všech meziprostorů až na mikrometrovou úroveň. Nakonec se naplněná forma přenese do počítačem řízené vytvrzovací pece, kde pečlivě naplánovaný vícestupňový teplotní profil zesíťuje polymerní řetězce a přemění kapalinu na vysoce stabilní pevný termoplastický blok.

Charakterizace částečných výbojů a dlouhodobá spolehlivost

Pro inženýry je rozhodujícím měřítkem kvality každého transformátoru zalitého v pryskyřici jeho chování z hlediska částečných výbojů (PD). Částečné výboje představují lokalizované, mikroskopické elektrické průrazy v izolačním systému pod vysokým napětím. V pryskyřici se tyto výboje vyskytují pouze v mikroskopických vzduchových dutinách, které zůstaly uvězněny uvnitř pevné pryskyřičné matrice v důsledku vadného výrobního procesu. Během nepřetržitého dlouhodobého provozu částečné výboje pomalu narušují polymerní matrici zevnitř ven, což nakonec vede ke katastrofálnímu úplnému průrazu dielektrika.

Podle přísných zkušebních norem IEC 60076-11 musí prvotřídní jednotky s litou pryskyřicí vykazovat mimořádně nízké hodnoty částečných výbojů (PD), obvykle menší nebo rovné 10 pC (pikokoulombů), jsou-li elektricky namáhány napětím odpovídajícím 1,3násobku jejich jmenovitého fázového napětí vůči zemi. Dosažení této hodnoty vyžaduje bezchybnou kontrolu výroby během fáze vakuového odplyňování.

Konstrukční chování při působení rázových sil způsobených zkratem

Při vnějším skratu s průchodem poruchou v rozvodné síti působí na vinutí transformátoru okamžité a obrovské mechanické elektrodynamické síly. Radiální síly se snaží vnější vinutí vytlačit směrem ven a zároveň vtlačují vnitřní vinutí dovnitř směrem k ocelovému magnetickému jádru. Axiální síly stlačují svislou výšku cívek, což může vést k odtržení upevňovacích bloků.

Masivní blok z lité pryskyřice zajišťuje mimořádnou mechanickou tuhost. Vysoký Youngův modul vytvrzené epoxidové matrice vyztužené skleněnými vlákny drží vodiče naprosto pevně na svém místě. Tato monolitická konstrukce zcela eliminuje mikropohyby mezi závity a zabraňuje fyzické deformaci, a to i při poruchových proudech, které mohou po dobu několika elektrických cyklů dosáhnout až 20- nebo 30násobku jmenovitého proudu zařízení.

5. Podrobný rozbor: Transformátory impregnované pod vakuovým tlakem (VPI)

Zatímco transformátory s litou pryskyřicí představují špičkovou kategorii pro náročné provozní podmínky, transformátory s vakuově-tlakovou impregnací (VPI) nabízejí zcela odlišnou, vysoce účinnou konstrukční koncepci, která je optimalizována pro konkrétní vnitřní aplikace a splňuje požadavky na nízkou hmotnost.

Technická architektura a izolace s otevřenými spárami

Místo toho, aby se vinutí zcela zapouzdřilo do tlustého a těžkého pryskyřičného bloku, technologie VPI spočívá v nanášení několika vrstev izolačních materiálů s otevřenou strukturou odolných vůči vysokým teplotám (jako je papír DuPont Nomex, aramidová vlákna nebo tkané technické skelné vlákno) přímo kolem vodičů. Tato suchá sestava je poté ošetřena vysoce kvalitním polyesterovým nebo silikonovým lakem bez obsahu rozpouštědel v rámci střídavých cyklů hlubokého vakua a vysokého tlaku.

Výrobní cyklus společnosti VPI

Výrobní proces začíná suchou montáží cívek. Hotová sestava jádra a cívek se předem vypaluje ve velké průmyslové peci, aby se odstranila veškerá vlhkost z okolního prostředí, kterou absorbovaly aramidové papíry. Horká sestava se poté vloží do ocelové tlakové nádoby se silnými stěnami.

Z porézních izolačních vrstev se pomocí hlubokého vakua odstraní veškerý zbývající vzduch. Následně se nádoba naplní tekutým lakem. Komora se poté natlakuje, obvykle suchým dusíkem, na tlak 6 až 8 barů. Tento obrovský přetlak silně vtlačuje tekutý lak hluboko do mikroskopických pórů aramidových vláken a mezi spoje vodičů. Po impregnaci se sestava vypustí a vypálí při teplotách přesahujících 150 °C. V této závěrečné fázi vytvrzování dochází k polymerizaci tekutého laku na pružný, soudržný a vlhkosti odolný ochranný povlak.

Vysoká tepelná účinnost a efektivní využití hmoty

Jednotky VPI se často vyrábějí s využitím vysokoteplotních izolačních systémů třídy H (180 °C) nebo třídy R (220 °C). Jelikož jsou ochranné vrstvy laku podstatně tenčí než plášť z lité pryskyřice, je tepelný odpor mezi horkými vnitřními vodiči a okolním chladicím vzduchem výrazně snížen. To umožňuje extrémně rychlý odvod tepla přímo přes svislé chladicí kanály.

Kromě toho se jednotky VPI vyznačují výrazně nižší hmotností ve srovnání s variantami z lité pryskyřice se stejným jmenovitým MVA. Díky absenci těžkých forem z pevné pryskyřice se minimalizuje celková hmotnost aktivní části. Díky tomu jsou jednotky VPI velmi výhodné pro konstrukční instalace, kde jsou nosnosti podlah přísně omezeny, jako jsou například horní technická patra komerčních výškových budov nebo mobilní průmyslové podvozky.

Omezení daná okolním prostředím a slabá místa otevřeného větrání

Díky otevřené struktuře konstrukce VPI jsou vodiče sice důkladně potaženy, nejsou však hermeticky uzavřeny jako u odlitku z pryskyřice. Povrch si zachovává mikroskopickou texturu. V důsledku toho jsou jednotky VPI velmi citlivé na prostředí s trvale vysokou vlhkostí a na přímý vnik tekutin. V prostředí těžkého průmyslu, kde se ve vzduchu vyskytuje vodivý prach (například železné piliny ve slévárnách nebo saze), se částice mohou pomalu usazovat v odkrytých drážkách vinutí a vytvářet elektrické dráhy, které mohou vést k mezifázovým přeskokům.

6. Podrobný rozbor: Transformátory s vakuovým tlakovým zapouzdřením (VPE)

Transformátory s vakuově-tlakovou kapsulací (VPE) jsou navrženy tak, aby překlenuly provozní a environmentální rozdíly mezi standardními systémy VPI a špičkovými systémy s litou pryskyřicí.

Srovnávací analýza materiálů: VPE vs. VPI

Ačkoli výrobní postup využívá cyklus vakuové a tlakové komory, který je téměř totožný se standardním postupem VPI, zásadní rozdíl spočívá ve složení impregnačního prostředku. Procesy VPE využívají vysoce viskózní silikonovou směs s vysokým obsahem pevných látek nebo speciální epoxidovou směs namísto řídkého, tekutého laku.

Prostřednictvím postupných cyklů ponoření, vakua a tlaku vytváří proces VPE záměrně silný, pogumovaný nebo polotuhý ochranný plášť kolem celého vnějšího povrchu odkrytých vinutí. Tato konformní vrstva má tloušťku v řádu milimetrů a poskytuje výrazně lepší bariéru proti pronikání vlhkosti a agresivním chemickým vlivům, aniž by vyžadovala těžké ocelové odlévací formy a s sebou nesla značné zvýšení hmotnosti, které je spojeno s konstrukcí z plně lité pryskyřice.

Cílové aplikace v náročných podmínkách

Jednotky VPE vynikají v průmyslových aplikacích, kde je elektrická infrastruktura vystavena drsným a korozivním podmínkám prostředí, ale kde není z konstrukčního ani ekonomického hlediska možné zajistit nosnost a tepelné rozměry jednotek z lité pryskyřice. Mezi typická prostředí pro nasazení těchto vysoce výkonných jednotek patří pobřežní a mořské infrastruktury (kde je vzduch silně nasycen korozivním chloridem sodným) a chemická zpracovatelská zařízení, v nichž se vyskytují výpary jako sirovodík nebo amoniak, které by standardní polyesterové laky VPI rychle poškodily.

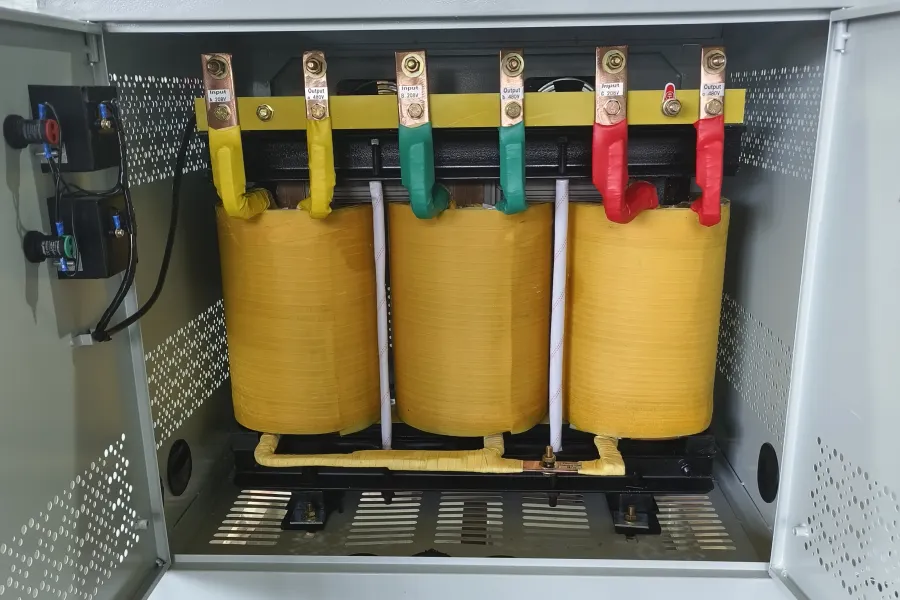

7. Izolační transformátory suchého typu a systémy s faktorem K

A izolační transformátor suchého typu jedná se o vysoce specializovanou technickou součástku, která neslouží pouze ke zvýšení či snížení napětí, ale také k úplnému galvanickému oddělení dvou obvodů. Toto oddělení zabraňuje přenosu parazitních zemních proudů, elektrického šumu ve společném režimu a vysokofrekvenčních přechodových napěťových špiček.

Fyzika galvanického oddělení a elektrostatické Faradayovo stínění

Základní fyzikální princip izolačního transformátoru spočívá v oddělení primárního vstupního vinutí a sekundárního výstupního vinutí fyzickou vzdáleností vyplněnou pevnými dielektriky. Zásadní je, že vysoce kvalitní izolační transformátory obsahují uzemněný elektrostatický Faradayův štít. Jedná se obvykle o tenkou, souvislou vrstvu nemagnetické měděné nebo hliníkové fólie, která je pečlivě navinuta mezi vrstvy primárního a sekundárního vinutí.

Přítomnost tohoto Faradayova stínění zásadně mění vnitřní kapacitní vazbu transformátoru. Ve standardním rozvodném transformátoru se vysokofrekvenční elektrický šum v souběžném režimu v síti přenáší přímo z primární strany na sekundární prostřednictvím mezivinutkové kapacity. Faradayovo stínění tuto kapacitu zachycuje a rozděluje ji na dva samostatné sériové kondenzátory, které jsou připojeny přímo k uzemnění. V důsledku toho jsou nebezpečné vysokofrekvenční přechodové proudy bezpečně a přímo odvedeny do uzemňovací sítě, čímž se zabrání tomu, aby elektrický šum poškodil citlivá elektronická zařízení na výstupu.

Harmonické zkreslení a optimalizace K-faktoru

V moderních elektrických systémech vnášejí nelineární zátěže, jako jsou frekvenční měniče (VFD), spínané napájecí zdroje, matice LED osvětlení a servery v datových centrech, do elektrické rozvodné sítě silné vysokofrekvenční harmonické proudy (3., 5., 7., 11. a 13. harmonické). Tyto harmonické proudy nepřispívají k výstupu skutečného výkonu, ale dramaticky zvyšují provozní teplotu transformátoru prostřednictvím dvou odlišných jevů: zvýšených ztrát způsobených skinovým efektem ve vodičích vinutí a zesílených ztrát vířivých proudů v lamelách magnetického jádra.

Aby bylo možné toto dodatečné tepelné zatížení bezpečně zmírnit, inženýři volí transformátory s hodnocením K-Factor. Hodnocení K-Factor je empirický váhový koeficient, který kvantifikuje schopnost transformátoru zvládat harmonické proudy, aniž by došlo k překročení teplotního nárůstu stanoveného pro danou třídu izolace:

Hodnocení K-1: Určeno pro standardní lineární zátěže, jako jsou žárovky a základní odporové topné prvky, bez harmonického zkreslení.
Hodnocení K-4: Určeno pro mírná nelineární zatížení, jako jsou například běžné komerční kancelářské budovy využívající základní telekomunikační zařízení a předřadníky pro zářivkové osvětlení.
Hodnocení K-13: Speciálně vyvinuto pro architektury datových center s vysokou hustotou serverů, rozsáhlá pracoviště lékařského zobrazování a centralizované školní počítačové učebny.
K-20 a vyšší hodnocení: Průmyslová provedení pro náročné podmínky, určená pro rozsáhlé instalace frekvenčních měničů, polovodičové usměrňovače a těžké indukční svařovací linky řízené thyristory.

Transformátor s vysokým K-faktorem zahrnuje specifické konstrukční úpravy. Vodiče vinutí jsou vytvořeny z více paralelních pramenů proloženého izolovaného drátu, aby se minimalizovaly vysokofrekvenční ztráty způsobené povrchovým efektem. Neutrální sběrnice jsou zvětšeny na dvojnásobek velikosti fázových vodičů, aby bezpečně přenášely aditivní trojnásobné harmonické (3., 9., 15.), které se hromadí v neutrální větvi třífázových systémů. Kromě toho je magnetické jádro fyzicky zvětšeno a provozováno při snížené hustotě magnetického toku, aby se zabránilo magnetické saturaci při harmonickém zkreslení.

8. Matice kvantitativního srovnání technických řešení

Abychom pomohli technikům zodpovědným za nákup, projektantům systémů a provozovatelům elektráren při přesném technickém výběru, nabízí následující tabulka přímé a komplexní technické srovnání hlavních konfigurací suchých transformátorů:

Technické parametry	Litá pryskyřice (CR)	Impregnováno ve vakuu (VPI)	Vakuově zapouzdřené (VPE)	Izolace s Faradayovým stíněním
Standardní rozsah kapacit	100 kVA až 30 MVA	50 kVA až 15 MVA	50 kVA až 15 MVA	1 kVA až 5 MVA
Maximální systémové napětí	Třída až 52 kV	Třída až 36 kV	Třída až 36 kV	Třída až 15 kV
Dielektrická pevnost	Velmi vysoké (> 20 kV/mm)	Střední (> 10 kV/mm)	Vysoké (> 15 kV/mm)	Vysoká (závisí na konstrukci)
Úroveň částečných výbojů	Výjimečné (≤ 10 pC)	Vysoká (daná konstrukcí)	Střední (≤ 50 pC)	Minimální (nízká hlučnost)
Odpor proti zkratu	Vynikající (pevná matice)	Velmi dobré	Velmi dobré	Dobré
Odolnost proti vlhkosti a soli	Nevodopropustný (třída E2 / E3)	Náchylný (vyžaduje E0/E1)	Vysoce odolný	Závislé na krytu
Potlačení šumu v společném režimu	Standardní výchozí hodnota	Standardní výchozí hodnota	Standardní výchozí hodnota	Výjimečné (> 60 dB při odbočce)
Index relativní nákladové základny	1,4 až 1,6 (Premium)	1,0 (základní ekonomický scénář)	1,2 až 1,3 (střední rozsah)	1,1 až 1,3 (v závislosti na konkrétním použití)

9. Řízení teploty, nucené větrání a logika řízení chlazení

Suché výkonové transformátory se řídí standardními označeními metod chlazení definovanými mezinárodními normami. Změna fyzikální metody chlazení přímo ovlivňuje bezpečnou trvalou výstupní výkonovou kapacitu elektrického zařízení.

Režim chlazení AN (Air Natural)

Ve standardní konfiguraci AN odvádí transformátor tepelnou energii výhradně prostřednictvím přirozené vztlakové síly atmosférického vzduchu. Okolní vzduch vstupuje spodními ventilačními mřížkami ocelového krytu, při kontaktu s vnitřními svislými chladicími kanály pod napětím stojících vinutí absorbuje teplo a díky tepelné vztlakové síle přirozeně stoupá ven horními odvodními otvory. Tento pasivní režim představuje základní trvalý výkon jednotky (definovaný jako jmenovitý výkon 100% uvedený na typovém štítku).

Režim chlazení AF (Air Forced)

Systém chlazení AF využívá speciální, tiché mechanické příčné ventilátorové lišty, které jsou umístěny vodorovně pod bloky nízkonapěťového a vysokonapěťového vinutí. Po aktivaci tyto ventilátory vhánějí okolní vzduch vysokou rychlostí přímo nahoru skrz vnitřní kanály vinutí. Tento vynucený turbulentní proud vzduchu výrazně zvyšuje koeficient konvekčního přenosu tepla, což umožňuje transformátoru bezpečně odvádět přebytečné teplo vznikající při značném proudovém přetížení. Aktivace chlazení AF umožňuje jednotce udržet nepřetržitý nebo polopřetržitý nárůst výkonu o z 30% na 40% nad svou základní hodnotou ratingu AN.

ANAF (Air Natural / Air Forced) – automatizace s duálním režimem

Moderní průmyslová zařízení všeobecně využívají konfigurace ANAF řízené digitálními regulátory teploty. Tyto regulátory jsou pevně propojeny s vestavěnými odporovými teplotními čidly PT100 (RTD), která jsou fyzicky umístěna v místech s nejvyšší teplotou v nízkonapěťových vinutích. Logika funguje dynamicky:

AN – počáteční fáze: Transformátor při běžném zatížení pracuje bezhlučně. Chladicí ventilátory zůstávají vypnuté, čímž se eliminuje spotřeba pomocné energie.
Fáze aktivace ventilátoru AF: Pokud dojde k náhlému nárůstu zatížení a teplota vinutí dosáhne primární prahové hodnoty (např. 130 °C u izolačního systému třídy F), digitální regulátor sepne své pomocné kontakty, čímž zapne chladicí ventilátory, které rychle stabilizují vnitřní teploty.
Stupeň výstražného poplachu: Pokud v důsledku dlouhodobého přetížení sítě dojde k dalšímu nárůstu teploty a teplota vinutí dosáhne sekundární bezpečnostní mezní hodnoty (např. 145 °C), spustí regulátor místní i vzdálený alarm v systému SCADA, aby na to upozornil obsluhu.
Fáze katastrofického výletu: Pokud teploty dosáhnou absolutní maximální bezpečné hranice izolačního systému (např. 155 °C), kontakt koncového relé okamžitě vypne hlavní vysokonapěťový jistič na vstupu. Tím dojde k přerušení napájení a zabrání se úplnému vnitřnímu selhání transformátoru.

10. Komplexní kritéria pro zadávání veřejných zakázek a matice pro výběr lokality

Výběr vhodné konstrukce suchého transformátoru je rozhodnutí s velkým dopadem, které vyžaduje komplexní posouzení okolních faktorů, elektrických limitů a dlouhodobých finančních parametrů.

Stupeň ochrany proti vniknutí cizích látek (IP) a kryty podle normy NEMA: Pro čisté vnitřní rozvodny je dostatečná a nákladově efektivní vysoce odvětrávaná skříň s krytím IP20 nebo IP21 (NEMA 1). Pro venkovní průmyslové aplikace je povinné použít odolný, povětrnostním vlivům odolný kryt s krytím IP23, IP44 nebo IP54 (NEMA 3R), obvykle v kombinaci s vnitřními konstrukčními protikondenzačními ohřívači, které zabraňují hromadění ranní rosy během období odstávek.
Výpočty snížení výkonu v závislosti na nadmořské výšce: Standardní suché transformátory jsou z hlediska tepelného inženýrství dimenzovány pro provoz v nadmořských výškách do 1000 metrů. Ve vyšších nadmořských výškách nižší hustota atmosféry výrazně snižuje jak dielektrické průrazné napětí vzduchu, tak i jeho objemovou tepelnou chladicí kapacitu. U instalací nad touto základní hranicí musí být výkon transformátoru matematicky snížen přibližně o 0,5% na každých 100 metrů nad hranicí 1 000 metrů.
Konstrukční zpevnění v seizmické zóně: U instalací umístěných v seizmicky aktivních oblastech musí být standardní upínací konstrukce jádra a upevňovací konzoly krytu mechanicky vyztuženy. Zadávací podmínky musí výslovně vyžadovat dodržení místních norem pro seizmické zrychlení (například normy Uniform Building Code Zone 4 nebo Eurokód 8).
Omezení akustického hluku: Jednotky suchého typu vydávají akustický hukot způsobený magnetostrikcí jádra. V prostorech citlivých na hluk, jako jsou nemocnice, kancelářské budovy nebo luxusní rezidenční komplexy, musí být v souladu s normou NEMA ST-20 stanoveny přísné maximální limity hladiny akustického výkonu (dBA). To často vyžaduje použití elastomerových podložek tlumících vibrace pod základovým rámem jádra.
Hospodářské náklady životního cyklu (LCC): Týmy odpovědné za nákup se musí vyvarovat pasti, kdy hodnotí jednotky výhradně na základě počátečních kapitálových výdajů (CAPEX). Transformátor zakoupený s výraznou slevou, který však vykazuje vysoké vnitřní ztráty v jádru a vinutí, způsobí během 30leté provozní životnosti obrovské finanční ztráty v důsledku plýtvání elektřinou. Standardní náklady na životní cyklus se vypočítávají takto: LCC = CAPEX + (koeficient A × ztráty v jádru bez zátěže) + (koeficient B × měděné ztráty při zátěži). Faktor A a faktor B představují kapitalizované finanční náklady na watt vypočítané na základě místních tarifů dodavatelů energie, profilů zatížení a vnitřní míry výnosnosti (IRR). Hodnocení jednotek podle tohoto vzorce zaručuje nejnižší celkové náklady na vlastnictví.

11. Pokyny pro výběr průmyslových zařízení pro konkrétní aplikace

Za účelem optimalizace výkonu v terénu vyžadují různá odvětví odlišné architektury suchého typu, přizpůsobené jejich specifickým provozním rizikům:

Datová centra a kritická cloudová infrastruktura

Datová centra pracují nepřetržitě a vyznačují se vysoce nelineárním zatížením serverů s vysokým obsahem harmonických. Hlavním cílem při jejich navrhování je absolutní provozuschopnost a maximální bezpečnost. Optimální volbou je Transformátor z lité pryskyřice s klasifikací K-13 nebo K-20, v kombinaci s elektrostaticky stíněnou primární smyčkou. Matice z lité pryskyřice zaručuje maximální ochranu před náhodným vznícením, zatímco třída K snadno eliminuje harmonické zahřívání.

Námořní plavidla a pobřežní ropné plošiny

V námořním prostředí jsou elektrické součásti vystaveny neustálým mechanickým vibracím, vysoké vlhkosti okolí a vysoce korozivnímu slanému vzduchu. Prostor uvnitř strojoven je extrémně omezený. Optimální volbou je Jednotka z lité pryskyřice třídy R/C s vakuově-tlakovým zapouzdřením (VPE) nebo s optimalizovaným prostorem. Silikonový plášť z materiálu VPE nebo obal z lité pryskyřice chrání vodiče před vlhkostí z mořské vody, zatímco robustní konstrukční rám odolává neustálým námořním vibracím.

Integrace obnovitelných zdrojů energie (solární a větrné elektrárny)

Transformátory pro obnovitelné zdroje energie jsou vystaveny náročným cyklickým zatěžovacím profilům, přičemž jejich výkon se během denních špiček nebo při silném větru zvyšuje a v noci klesá na nulu. Tyto rychlé teplotní cykly vyvolávají značné mechanické namáhání. Optimální volbou je Transformátor z lité pryskyřice vyrobený metodou vakuového lití. Vysoká mechanická pevnost epoxidové matrice umožňuje cyklickou tepelnou roztažnost bez vzniku strukturálních mikrotrhlin, čímž zajišťuje stabilitu mřížky.

12. Vypracování zkušebních protokolů, zajištění kvality a provedení továrních přejímacích zkoušek (FAT)

Než je jakýkoli suchý transformátor uvolněn k odeslání z výrobního závodu, musí projít přísnými zkouškami v rámci zajištění kvality, které potvrdí jeho elektrickou a fyzickou bezvadnost. Zkoušky se dělí na rutinní zkoušky (prováděné na výrobních jednotkách typu 100%) a typové/speciální zkoušky (prováděné na konstrukčních prototypech).

Rutinní tovární zkoušky (podle norem IEC 60076-11 a IEEE C57.12.91)

Měření odporu vinutí: Měření se provádí pomocí vysoce přesných digitálních mikroohmmetrů ve všech fázích a na všech odbočkách. Tím se stanoví přesná výchozí hodnota pro výpočet mědi I²R zkontroluje a ověří, zda vnitřní spoje nevykazují žádné vady.
Ověření poměru napětí a fázového posunu vektorové skupiny: Potvrzuje, že fyzický převodový poměr odpovídá konstrukčním výpočtům a zajišťuje, že jednotka může pracovat paralelně s jinými transformátory bez fázového nesouladu.
Měření zkratové impedance a ztrát v zátěži: Nízkonapěťová svorka je zkratována a na vysokonapěťové vinutí je přiváděno snížené napětí, dokud není dosaženo plného jmenovitého proudu. Tímto způsobem se měří ztráty v zátěži a určuje se přesná procentuální hodnota impedance transformátoru.
Měření ztrát v nezatíženém stavu a budicího proudu: Transformátor je napájen plným jmenovitým napětím, zatímco sekundární obvod zůstává v otevřeném stavu. Tímto způsobem se měří ztráty v jádře způsobené buzením a magnetizační proud jádra.
Zkouška odolnosti proti střídavému napětí ze samostatného zdroje (aplikované napětí): Ověřuje dielektrickou pevnost izolačních bariér mezi vinutími a mezi vinutími a uzemněným ocelovým šasi tím, že na ně po dobu 60 sekund přivádí napětí s vysokou amplitudou v průmyslové frekvenci.
Zkouška indukovaným přepětím: Transformátor je buzen při vyšší amplitudě napětí a frekvenci (obvykle dvojnásobek jmenovitého napětí při frekvenci 100 Hz až 400 Hz), aby se ověřila dielektrická integrita izolace mezi závity a vrstvami uvnitř cívek, aniž by došlo k nasycení magnetického jádra.

Typové a speciální technické zkoušky

Zkouška nárůstu teploty při navíjení: Transformátor je v uzavřené zkušební komoře vystaven simulovaným tepelným ztrátám při plném zatížení, dokud nedojde k dosažení tepelné rovnováhy. Pro ověření plné shody s mezními hodnotami pro jmenovitou třídu izolace se měří rozdíly v odporu vinutí.
Měření částečných výbojů: Kritická zkouška odlitků z pryskyřice, jejímž cílem je ověřit, že v zapouzdřeném pryskyřičném bloku nejsou žádné mikrodutiny, a zajistit tak dlouhodobou dielektrickou stabilitu.
Měření hladiny hluku v bezodrazové komoře: Zaznamenává profil akustického výstupu zařízení při plném buzení jádra a potvrzuje dodržování obecních či podnikových limitů hluku podle norem NEMA ST-20 nebo IEC.

13. Údržba, diagnostika a řešení problémů v průběhu životního cyklu

Ačkoli suché transformátory vyžadují ve srovnání s transformátory naplněnými kapalinou jen minimální údržbu, zavedení systému proaktivní preventivní údržby je nezbytné pro dosažení provozní životnosti 30 až 40 let.

Protokoly o pravidelných prohlídkách

Každých šest měsíců musí být skříň transformátoru odpojena od napájení, izolována a bezpečně uzemněna. Údržbářské týmy by měly provést následující kroky:

Odstraňování prachu a čištění ventilačních systémů: Nánosy atmosférického prachu na povrchu vinutí a uvnitř svislých chladicích vzduchových kanálů je nutné zcela odstranit pomocí průmyslových vysavačů nebo suchého stlačeného dusíku (s tlakem regulovaným pod 2 bary, aby se zabránilo erozi konstrukční izolace).
Ověření točivého momentu: V důsledku neustálých cyklů tepelné roztažnosti může docházet k uvolnění mechanických šroubových spojů na sběrnicích a svorkových odbočkách. Všechna elektrická připojení je nutné zkontrolovat pomocí kalibrovaných momentových klíčů, aby se zabránilo vzniku lokálních přehřátých míst s vysokým odporem.

Pokročilé diagnostické testy

Zkouška izolačního odporu (zkouška meggerem): Provádí se pomocí digitálního izolací testeru, který přivádí stejnosměrné napětí 2,5 kV nebo 5 kV mezi vinutími a zemnící skříní. Obsluha vypočítá polarizační index (PI), což je poměr 10minutového izolačního odporu k hodnotě naměřené po 1 minutě. Hodnota PI nižší než 1,5 signalizuje nebezpečnou absorpci vlhkosti nebo závažné znečištění částicemi, což vyžaduje okamžité provedení vysoušecích postupů před opětovným zapojením do sítě.
Infračervená termografie: Provádí se za provozu transformátoru při plném zatížení systému. Termovizní kamery okamžitě odhalí vnitřní spoje s vysokým odporem nebo nerovnoměrné teplotní profily v chladicích kanálech, což umožňuje obsluze naplánovat údržbu ještě předtím, než dojde k neočekávanému výpadku.

Často kladené otázky

Který typ suchého transformátoru se používá nejčastěji?

Transformátory suchého typu z lité pryskyřice jsou celosvětově nejčastěji specifikovanými jednotkami suchého typu díky své spolehlivé odolnosti proti vlhkosti, nízkým hodnotám částečných výbojů, vysoké mechanické pevnosti za zkrcových podmínek a vlastnostem v oblasti požární bezpečnosti.

V čem spočívá hlavní technický rozdíl mezi transformátory typu „Cast Resin“ a transformátory VPI?

Hlavní rozdíl spočívá v materiálových vlastnostech a výrobních procesech jejich izolačních systémů. Transformátory s litou pryskyřicí zcela zapouzdřují aktivní cívky do pevného, silného bloku epoxidové pryskyřice pomocí vakuové odlévací formy. Transformátory typu VPI (Vacuum Pressure Impregnation) obalují cívky porézními vysokoteplotními fóliemi (například aramidovým papírem) a ponořují je do otevřeného lakového nátěru za cyklických tlakových podmínek, přičemž cívky zůstávají částečně odkryté a odvětrávané.

Lze transformátory suchého typu instalovat ve venkovním prostředí?

Ano. Ačkoli aktivní prvky suchého transformátoru nesmí být přímo vystaveny dešti, sněhu ani UV záření, lze je umístit venku, pokud jsou nainstalovány v krytu odolném proti povětrnostním vlivům a splňujícím konstrukční normy (například NEMA 3R, IP23 nebo IP54), který je vybaven topnými tělesy proti kondenzaci a speciálně přizpůsobenými ventilačními mřížkami.

Jak izolační transformátor potlačuje šum v společném režimu?

Izolační transformátor odděluje primární a sekundární vinutí galvanickou izolací a mezi vinutími je umístěn uzemněný, nemagnetický měděný Faradayův stínítko. Toto stínítko odvádí vysokofrekvenční rušení ve společném režimu a napěťové přechodové jevy přímo do uzemňovací sítě, čímž zabraňuje pronikání elektrických rušení přes kapacitu mezi vinutími do navazujících elektronických zařízení.

Jaké standardní protokoly upravují zkoušení suchých transformátorů?

Mezi hlavní mezinárodní normy patří IEC 60076-11 (stanovení klasifikací z hlediska vlivu prostředí, klimatických podmínek a chování při požáru spolu s předpisy pro rutinní zkoušky a typové zkoušky) a IEEE C57.12.01 / IEEE C57.12.91 (které stanovují obecné požadavky a zkušební normy platné v severoamerických jurisdikcích).

Závěr

Výběr optimální architektury suchého transformátoru – ať už se jedná o špičkovou konstrukční spolehlivost technologie Cast Resin, nízkou hmotnost a efektivitu řešení VPI, nebo schopnost odvedení šumu u izolační jednotky s Faradayovým stíněním – je klíčovým krokem k vybudování bezpečné, odolné a energeticky účinné infrastruktury pro distribuci elektrické energie. Na základě vyhodnocení instalačního prostředí, elektrických parametrů a celkových nákladů po celou dobu životního cyklu mohou inženýři a nákupčí zajistit, aby jejich systémy spolehlivě fungovaly po dlouhou dobu provozu.
