Végső útmutató a transzformátor konzervátorokhoz: Típusok, felépítés, tömítés és szerep a villamosenergia-rendszer megbízhatóságában

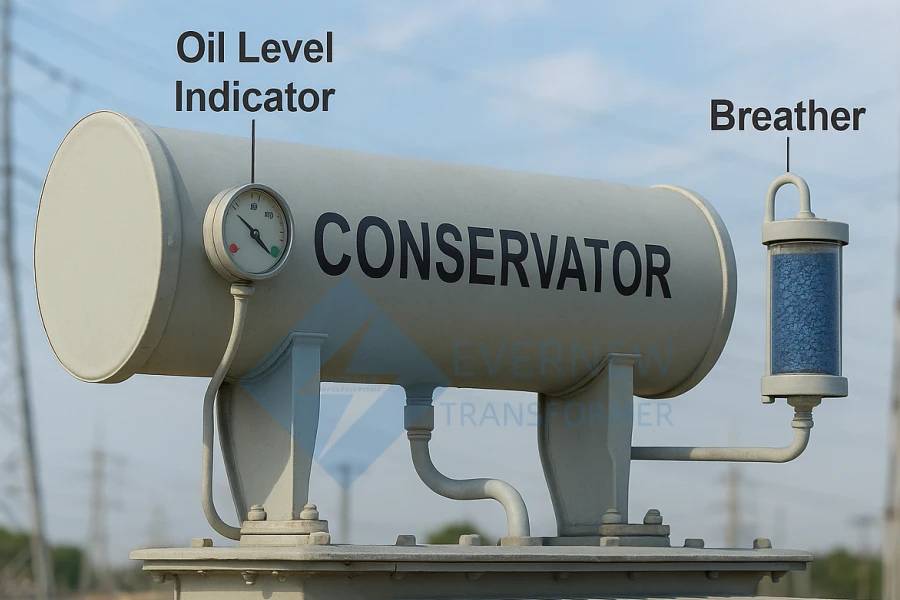

Realistic diagram of a transformer conservator tank showing structure, sealing system, and components

A transzformátor-konzervátorok alapvető alkotóelemek a olajba mártott teljesítménytranszformátorok, amelyek a termikus olajmennyiség szabályozásának és a légköri elszigetelésnek létfontosságú mechanizmusai. A szennyeződés, az oxidáció és a nedvesség bejutásának megakadályozásával a konzervátorok jelentősen meghosszabbítják a transzformátor élettartamát és megbízhatóságát. Ez az útmutató feltárja funkciójukat, szerkezetüket, különböző típusaikat, tömítési technikáikat, valamint a transzformátor hatékonyságának és üzembiztonságának fenntartásában betöltött szerepüket.

1. Mi az a transzformátor konzervátor?

A transzformátor konzervátor, más néven transzformátor olajkonzerváló tartály vagy tágulási tartály, a transzformátor főtartálya fölé szerelt segédkamra. Lehetővé teszi a szigetelőolaj a transzformátor belsejében, hogy a hőmérséklet-változások miatt táguljon és összehúzódjon anélkül, hogy a környezeti levegőnek kitenné, így fenntartva az olaj minőségét és dielektromos szilárdságát.

2. Miért kritikusak a konzervátorok a transzformátor teljesítménye szempontjából?

A konzerváló rendszer több kulcsfontosságú funkciót lát el:

  • Kezeli az olajmennyiség-változtatásokat a hőmérséklet-ingadozás miatt

  • Megakadályozza a külső levegővel való érintkezést, csökkenti a nedvesség felszívódását és az oxidációt

  • Fenntartja a nyomás egyensúlyát a transzformátor tartályán belül

  • Védi a szigetelőolaj minőségét, hosszú távú dielektromos teljesítmény biztosítása

  • Támogatja a felügyelet nélküli működést a modern villamosenergia-hálózatokban

  • Pontos olajszint-ellenőrzést tesz lehetővé és proaktív karbantartás

Ezáltal segít maximalizálni transzformátor élettartama és minimalizálja a szigetelés meghibásodásának kockázatát.

3. A transzformátor konzerváló rendszer fő összetevői

A szabványos konzerválószerelvény jellemzően a következőket tartalmazza:

  • Konzerváló tartály: Az olajtágulás/összehúzódás fő tározója

  • Rugalmas elválasztó (hólyag vagy membrán): Megakadályozza az olaj és a levegő érintkezését

  • Légtelenítő (szilikagéllel): Elnyeli a nedvességet a beáramló levegőből

  • Olajszintjelző: Ellenőrzi az olajszintet az üzembiztonság érdekében

  • Nyomáscsökkentő szelep vagy nyomáscsillapító: Kezeli a gyors hőingadozás miatti nyomásemelkedéseket

  • Buchholz váltó (opcionális): Érzékeli a gázfelhalmozódást hiba esetén

4. A transzformátor konzervátorok típusai

  4.1 Hullámos típusú konzervátor (fém expander)

Ez a legfejlettebb és a modern zárt transzformátorokban széles körben alkalmazott típus.

Szerkezet és működés:

  • Felhasználások fém fújtató vagy hullámosított rozsdamentes acél csövek mint tágulási kamrák.

  • Teljesen lezárt a légkörrel szemben.

  • Kompenzálja az olaj mennyiségét mechanikus tágulás/összehúzódás a fém.

Altípusok:

  • Belső olaj hullámos konzervátor (függőlegesen): Nagyobb teljesítmény, de nagyobb térfogat.

  • Külső olaj hullámos konzervátor (vízszintes): Kompakt, jó hőelvezetés.

Előnyök:

  • Kiváló tömítettség; nincs nedvesség bejutása

  • Hosszú élettartam (>20,000 tágulási ciklus)

  • Pontos olajszintérzékelés hamis értékek nélkül

  • Beépített nyomáscsillapító növeli a biztonságot

  • Alacsonyabb karbantartási igény; ideális távoli vagy személyzet nélküli állomásokhoz

  4.2 Kapszula típusú konzervátor

Egy régebbi kialakítás, amely egy olajálló gumi vagy nejlon hólyag (kapszula) a konzerváló tartály belsejében.

Művelet:

  • A kapszula az olajszint függvényében tágul/összehúzódik.

  • A levegő átáramlik egy légtelenítő a nyomásegyensúly fenntartása érdekében.

Kihívások:

  • A kapszula öregedése és repedése gyakori

  • Gyenge hosszú távú tömítési teljesítmény

  • A nedvesség és a levegő beszivárgása olaj lebomlása

  • Csökkenő használat a megbízhatósággal kapcsolatos aggályok miatt

  4.3 Membrános konzervátor

Ez a kialakítás egy rugalmas membrán (gumi vagy szintetikus rétegek) a levegő és az olaj elválasztására.

Építés:

  • Többrétegű anyag (pl. nejlonszövet + neoprén + cianogén-butadién)

  • Gátat képez az olaj és a levegő között

Korlátozások:

  • Érzékeny a beépítés minőségére és az anyagkopásra

  • Az olajszivárgás vagy membránszakadás nagy valószínűsége

  • Csökkentett biztonság a hosszú távú műveletek során

  • Fokozatosan kivonják a forgalomból a hullámpapír-kialakítások javára.

  4.4 Nyitott típusú konzervátor

A legrégebbi és legalapvetőbb kialakítás, amely az olajat közvetlenül a környezeti levegőnek teszi ki.

Főbb hátrányok:

  • Gyors olajoxidáció és nedvességfelvétel

  • A szigetelőolaj súlyos károsodása

  • A belső hibák és a transzformátor élettartamának rövidülése nagy kockázata

  • Mostanra elavult a közép/magasfeszültségű alkalmazásokhoz.

5. A transzformátor konzervátorok tömítési mechanizmusai

A megfelelő tömítés elengedhetetlen a transzformátorolaj légköri hatásoktól való védelméhez.

  a. Nyitott konzervátor (lezáratlan)

  • Közvetlen érintkezés a levegővel

  • Az olaj gyorsan oxidálódik; gyakori a nedvesség behatolása.

  • Kizárólag kisfeszültségű vagy elavult transzformátorokban használatos.

  b. Kapszula típus (részleges tömítés)

  • Levegő elválasztása hólyaggal

  • Hajlamos a hólyagfáradásra és repedezésre

  • Gyakori felügyeletet és karbantartást igényel

  c. Membrános típus (javított tömítés)

  • Jobb tömítés, mint a kapszula, de az anyag öregedése továbbra is problémát jelent.

  • Érzékeny a telepítés és karbantartás minőségére

  d. Hullámos típus (teljes tömítés)

  • Osztályon belüli legjobb tömítés

  • Nincs hamis olajszint

  • Nem érintkezik a levegővel; alacsony karbantartási igény

  • Megbízhatóan ellenáll a hőmérsékleti és nyomásciklusoknak

6. Hőmérsékletváltozások és térfogatkompenzáció

A szigetelőolaj melegítéskor kitágul, lehűléskor pedig összehúzódik. A restaurátornak:

  • Elnyeli az olajtágulást nyomáscsúcsok létrehozása nélkül

  • Vákuumkompenzáció biztosítása hűtés közben

  • Megakadályozza a levegő bejutását a főtartályba

  • Kerülje el az olaj túlfolyását vagy a vákuum okozta deformációt.

Hullámpapír típusok automatikusan reagálnak a hőingadozásra a fújtató hangerejének szabályozásával - így biztosítva valós idejű kompenzáció és a rendszer egyensúlyának fenntartása.

7. A konzervátor szerepe a transzformátorok megbízhatóságában

Egy jól megtervezett konzervátor a következőkkel növeli a transzformátor teljesítményét:

  • A fenntartása egyenletes olajminőség

  • A megelőzése elektromos meghibásodás nedvesség vagy gázbuborékok miatt

  • A minimalizálása olajoxidáció és savképződés

  • A mag és a tekercsek védelme az idő előtti öregedéstől

  • Az állásidő és a nem tervezett karbantartás csökkentése

  • A hosszú távú támogatás hálózati megbízhatóság és stabilitás

8. Monitoring és karbantartás

A rutinellenőrzés és a megelőző karbantartás elengedhetetlen az optimális teljesítményhez.

A feladatok a következők:

  • Az olajszint ellenőrzése ellenőrző ablakok vagy érzékelők segítségével

  • Szilikagél cseréje a légtelenítőkben

  • A hólyagok/ membránok ellenőrzése kopás vagy sérülés szempontjából

  • Az olajszint küszöbértékek riasztókapcsolóinak tesztelése

  • A csatlakozásokból vagy szelepekből történő olajszivárgás megakadályozása

A hullámosított, zárt kivitelek jellemzően a következőket igénylik a legkisebb beavatkozás, így ideálisak a modern közművek számára.

9. Alkalmazási megjegyzések: Megfontolások a terhelésen belüli csaptelepváltóval kapcsolatban

Kerülje a teljesen lezárt fém hullámlemez konzervátorok használatát a következőkön terheléses csapszegváltó (OLTC) tartályok, mivel a csapolási műveletek során keletkező gáz felhalmozódhat és károsíthatja a működést. Az OLTC konzervátorok szellőztetést és gázkiengedő mechanizmusokat igényelnek, amelyek nem alkalmasak a zárt fújtatós kialakításokra.

10. Következtetés: A megfelelő konzervátor kiválasztása

A megfelelő restaurátor kiválasztása a következőktől függ:

  • Transzformátor feszültség és kapacitás

  • Környezeti feltételek (páratartalom, hőmérsékleti tartomány)

  • Karbantartás hozzáférhetősége

  • Működési kritikusság

  • Várható élettartam és tulajdonlási költség

A legtöbb modern alkalmazáshoz, fém hullámos (zárt) konzervátorok az előnyben részesített megoldás - a megbízhatóság, a biztonság és a csökkentett karbantartás kombinációja.
