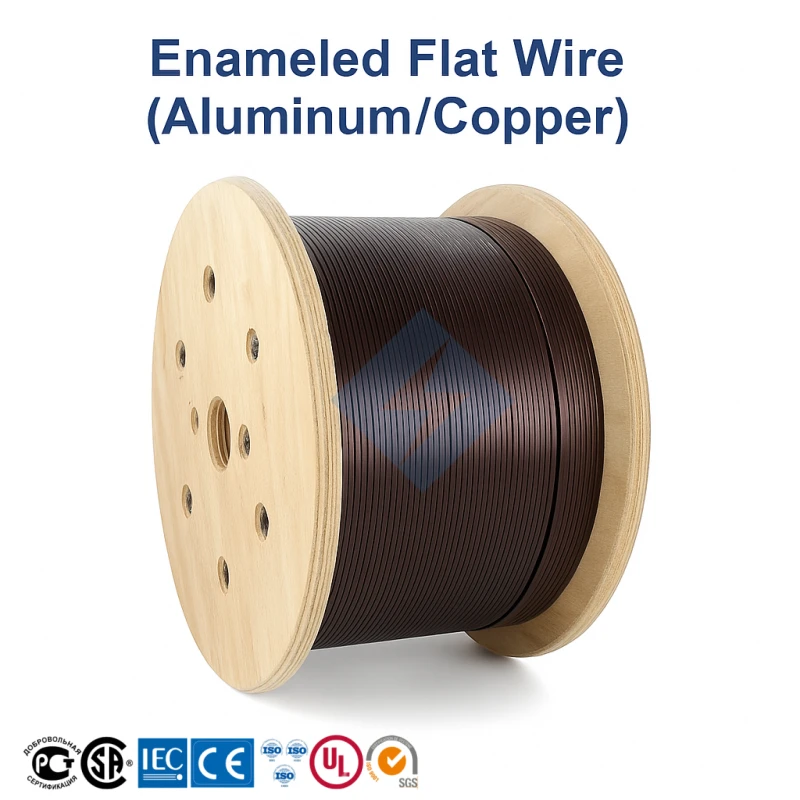

漆包扁线（铝/铜）系列
Evernew Transformer 的高品质漆包扁线（铜线和铝线）适用于卓越的变压器绕组、电机、发电机和电抗器。我们的矩形漆包线具有优异的电气和机械性能，符合高温绕组应用的 IEC 标准。获取定制尺寸和绝缘等级的报价。
精密设计的漆包扁线具有卓越的电气性能
作为先进电气系统的主要部件，漆包扁钢丝是各种设备不可或缺的绕组材料，包括电力和电子设备。 变电站变压器我们的漆包扁线可应用于发电机、电动机、电抗器和许多其他关键电气设备。在 Evernew Transformer，我们引以为豪的是，我们生产的优质漆包扁线具有无与伦比的性能和可靠性。

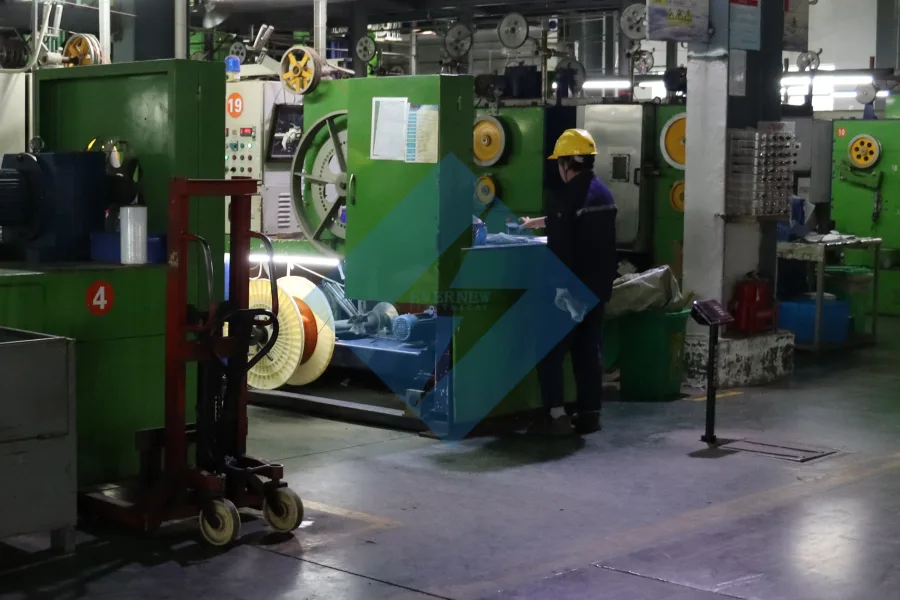

我们的制造工艺以高纯度无氧铜杆或铝杆为起点，通过矩形模具精确拉伸以达到所需的尺寸。然后在导体上精心涂上多层高性能绝缘漆，这些绝缘漆是根据不同的耐温等级配制的。经过受控的烘烤和固化过程后，导体和耐用绝缘层形成了紧密、坚固的结合，确保了卓越的机械强度和电气绝缘性能。这种精心设计使我们的矩形漆包线成为要求高填充系数和出色散热性能的苛刻应用的理想选择。
标准与认证
我们的漆包扁丝严格遵守国际质量和性能基准，确保全球市场的兼容性和可靠性：
- GB/T7095-2008 / IEC
- IEC60317 系列
这一合规性保证了我们的绝缘电磁线符合严格的行业规范，让您高枕无忧。
产品规格：铜铝扁线尺寸
Evernew Transformer 提供各种漆包铜扁线和漆包铝扁线，以满足不同的设计要求。如果您的项目需要超出指定范围的尺寸，请随时联系我们，我们将为您提供定制生产解决方案。
阅读全文用于大功率变压器的连续变换铜导体
漆包铜扁线规格
| 尺寸 | 范围 | 单位 |
|---|---|---|
| 窄边 (a) | 0.4 毫米 - 6 毫米 | 毫米 |
| 宽边 (b) | 2 毫米 - 16 毫米 | 毫米 |
漆包铝扁线规格
| 尺寸 | 范围 | 单位 |
|---|---|---|
| 窄边 (a) | 0.8 毫米 - 5.6 毫米 | 毫米 |
| 宽边 (b) | 3 毫米 - 16 毫米 | 毫米 |
对于 定制绕组线 请联系我们的销售和工程团队。
绝缘厚度（薄膜厚度）规格
漆包线漆层的厚度（也称为成膜厚度）对电线的介电强度和整体绝缘性能至关重要。我们提供各种绝缘厚度等级，以满足不同的耐压和空间因素要求。
| 绝缘厚度等级 | 最小值（毫米） | 标称（毫米） | 最大毫米 |
|---|---|---|---|
| 一级 | 0.06 | 0.085 | 0.112 |
| 二级 | 0.12 | 0.145 | 0.17 |
性能参数：用于苛刻应用的高温漆包扁丝
我们的漆包扁平绕组线具有各种绝缘系统，每种绝缘系统都能在特定的热和环境条件下发挥最佳性能。这些高性能电磁线可确保您的电气元件的使用寿命和可靠性。
| 产品 | 耐热性 | 面漆 | 底漆 | 性能 | 应用 | 热冲击 |
|---|---|---|---|---|---|---|
| QZB-120 | 120℃ | 聚醋酸乙烯酯 | 聚酰胺-酰亚胺 | 良好的耐变压器油性、优异的柔韧性、粘附性、良好的耐水解性 | 主要用于油浸式变压器 | 140℃ |
| QZB-130 | 130℃ | 聚酯纤维 | 聚酰胺-酰亚胺 | 更好的耐油耐热性、耐水解性、附着力强、柔韧性好 | 干式或油浸式变压器、其他电气设备 | 155℃ |
| QZGB-155 | 155℃ | 改性聚酯纤维 | 聚酰胺-酰亚胺 | 良好的耐热性、耐油性和耐水解性 | 高低压直流/交流电机电磁线圈、干式或油式变压器 | 175℃ |
| QZJYB-200 | 180℃ | 聚酯亚胺 | 聚酰胺-酰亚胺 | 很好的耐热性、耐油性和耐化学性 | 高低压直流/交流电机电磁线圈、汽车线圈 | 200℃ |
| QXYB-220 | 200℃ | 聚酯亚胺 | 聚酰胺-酰亚胺 | 耐热性高、耐化学性强、耐刮擦 | 高低压直流/交流电机、轨道交通线圈 | 220℃ |
| QXYB-240 | 220℃ | 聚酰亚胺 | 聚酰胺-酰亚胺 | 卓越的耐热性、耐化学性和耐刮擦性 | 高温电机绕组、变压器、密封继电器和电子元件 | 240℃ |
| QY(F)-240 | 240℃ - 300℃ | 芳香族聚酰亚胺 | 聚酰胺-酰亚胺 | 最高的耐热性、耐溶剂性、机械强度和击穿电压 | 各种高端电气设备（航空、采矿、核工业） | 300℃ |
漆包扁丝的主要应用
矩形漆包线具有优异的空间因素、超强的导热性和坚固的绝缘性等独特性能，是各种高要求电气应用的首选：
- 变形金刚 对于 电力变压器, 配电变压器以及牵引变压器，确保高效的能量转换和长期的可靠性。
- 发动机 广泛应用于各种电机，包括高性能工业电机、用于电动汽车的紧凑型电动汽车电机以及在极端条件下运行的坚固耐用的深海电机。
- 发电机： 从小型机组到大型发电厂发电机，都是发电机绕组的重要部件，可确保高效发电。
- 电抗器和电感器： 对于需要精确电感和高载流能力的电抗器和电感器的制造至关重要。
- 高可靠性电气设备： 对于航空（航空绕组）、核电（抗辐射绕组）和采矿设备（坚固线圈）等关键领域的专用和高性能电气元件至关重要，这些领域的极端条件和绝对可靠性要求极高。
为什么选择 Evernew Transformer 满足您的漆包扁线需求？
在长新变压器，我们致力于成为中国最好的电力变压器制造商之一，并将这一承诺延伸到我们核心部件的质量上。我们的漆包扁线具有卓越的性能，可提供
- 优化空间因素： 矩形横截面可实现更密集的绕组，最大限度地提高设计的功率密度和效率。
- 出色的导热性 平整的表面促进了高效散热，有助于降低运行温度和延长元件寿命。
- 高介电强度： 多层绝缘可确保牢固的电气隔离，即使在高压应力下也不会发生故障。
- 卓越的机械性能 我们的线材在绕线过程中不易磨损、弯曲和变形，可确保生产一致性。
- 定制： 我们提供各种规格和绝缘等级的漆包线，并能灵活地开发定制漆包线解决方案，以满足独特的项目要求。
与 Evernew Transformer 合作，提供可靠、优质的漆包线解决方案，为您的创新提供动力。
准备好用优质漆包扁线提升您的电气设计了吗？
现在就联系 Evernew Transformer，讨论您的规格要求，索取报价，或进一步了解我们先进的绕组线解决方案如何为您的下一个项目带来益处。我们的专家将帮助您找到最合适的产品！

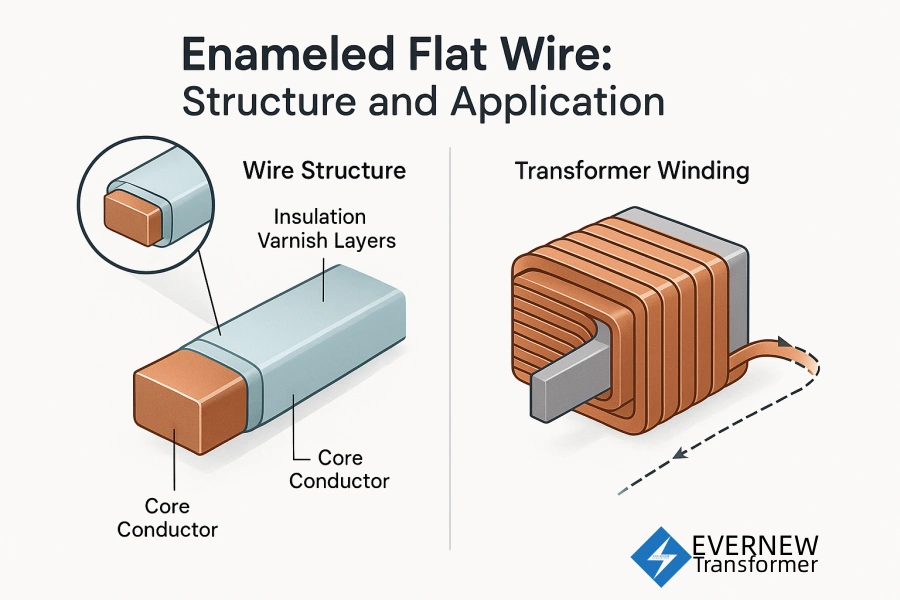

漆包扁线结构图说明（供制图设计人员使用）
漆包扁丝：结构与应用
