Jordningstransformator: Komplett guide för industrianläggningar, allmännyttiga företag, EPC-entreprenörer och kraftingenjörer
A jordningstransformator är en kritisk komponent i mellanspänningssystem. Oavsett om du konstruerar en solcellsanläggning, vindkraftspark, industriell transformatorstation eller ett distributionsnät behöver du en tillförlitlig jordningsmetod för att säkerställa systemstabilitet, felskydd och personalsäkerhet.
Den här artikeln förklarar vad en jordningstransformator är, hur den fungerar, vilka typer som finns, hur man dimensionerar en och varför många ingenjörer och EPC-bolag föredrar att arbeta med Evernew Transformator, en av Kinas ledande tillverkare av jordningstransformatorer.
Vad är en jordningstransformator?
A jordningstransformator är en speciell transformator som ger en neutral jordpunkt för kraftsystem som annars inte har någon neutral. Dessa inkluderar:
Delta-anslutna distributionssystem
Kollektorsystem för vindkraftparker
Solcellsanläggningar
Industriella MV-nätverk
Tillfälliga eller isolerade kraftsystem
Genom att skapa en neutral punkt möjliggör jordningstransformatorer:
Säker bortledning av felström
Skyddsfunktion vid fel mellan en enda ledning och jord
Stabil systemspänning
Överensstämmelse med jordningskrav från elbolag och IEEE/IEC
Varför behöver kraftsystem en jordningstransformator?
Många MV-system (t.ex. 6,6kV, 11kV, 13,8kV, 22kV, 33kV) är deltakopplade och inte naturligt har en neutral. Utan jordning:
Felströmmarna stiger farligt
Skyddsreläer kan fungera felaktigt
Överspänning kan skada utrustningen
Risken för ljusbåge ökar
Kraftsystemet blir instabilt
En jordningstransformator löser alla dessa problem genom att tillhandahålla:
✔ Neutral referenspunkt
✔ Kontrollerad jordfelsström
✔ Stabilisering av systemspänning
✔ Förbättrad tillförlitlighet och säkerhet
Det är därför som jordningstransformatorer är viktiga i kraftförsörjning, industri, gruvdrift, förnybar energi samt olja och gas projekt.
Olika typer av jordningstransformatorer
1. Zig-Zag jordningstransformator (vanligast)
En zig-zag-transformator är konstruerad med speciella sammankopplingar av lindningarna för att skapa en neutral punkt.
Fördelar:
Kompakt
Kostnadseffektivt
Låg nollföljdsimpedans
Branschens mest använda alternativ
Används flitigt i:
Vindkraftsparker
Industriella transformatorstationer
2. Wye-Delta jordningstransformator
En standardtransformator med en wye-ansluten lindning för att bilda en neutral.
Fördelar:
Kan försörja extra belastningar samtidigt
Lämplig för vissa industriella tillämpningar
Där jordningstransformatorer används
1. Solkraftverk (PV i stor skala)
En jordningstransformator krävs för MV-kollektorsystem (6,6-33 kV) för att stabilisera nätet och säkerställa skydd av växelriktaren.
2. Vindkraftsparker
Används på kollektormatningar och transformatorstationer för att säkerställa neutral jordning och förhindra överspänning i utrustningen.
3. Industriella anläggningar
I fabriker, kemiska anläggningar, stålverk, gruvor och raffinaderier används jordningstransformatorer för systemskydd och felkontroll.
4. Distributionsnät för allmännyttiga tjänster
Används i isolerade eller deltakopplade matare där det inte finns någon naturlig neutralledare.
5. Tillfälliga kraftstationer och stora generatorer
När generatorer drivs parallellt eller isolerat ger jordningstransformatorer en felströmsväg och stabiliserar systemspänningen.
Guide för dimensionering av jordtransformatorer (teknisk översikt)
Storleken beror på:
1. Systemspänning (t.ex. 11kV, 13,8kV, 33kV)
Fastställer isoleringsnivå och BIL-krav.
2. Önskad jordfelsström
Ingenjörer måste definiera:
Minsta och största nollsekvenström
Typiska värden: 200A - 1200A
3. Varaktighet för jordfelet (10s, 30s eller 60s)
Bestämmer termisk klassificering.
4. Kontinuerlig kVA-klassificering
Ofta sträcker sig från 500 kVA till 5000 kVAberoende på systemets utformning.
Evernew Transformer kan hjälpa kunder att verifiera beräkningar baserade på IEEE/IEC-standarder.
Fördelar med att använda en jordningstransformator
Förhindrar transient överspänning
Säkerställer korrekt samordning av reläer
Skyddar dyrbar MV-utrustning
Förbättrar stabiliteten hos förnybara kraftverk
Förbättrar säkerheten vid fel mellan enstaka ledningar och marken
För EPC-entreprenörer innebär korrekt jordningsplanering att riskerna minskar, godkännandet förenklas och den långsiktiga tillförlitligheten säkerställs.
Läs mer ： Hur man väljer rätt distributionstransformator för 25 kVA-500 kVA
Hur Evernew Transformer stödjer globala kunder

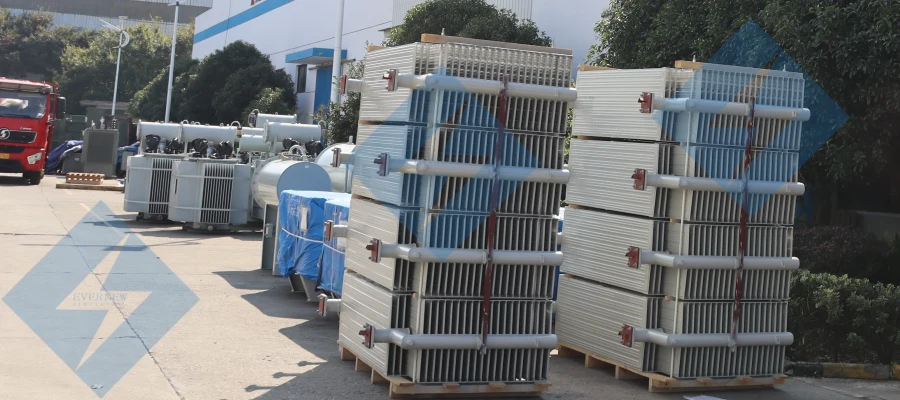

Evernew Transformer är en av Kinas ledande tillverkare av mellan- och högspänningstransformatorer. Med en fabrik i Nantong, Jiangsu som täcker 500 tunnland och över 300 ingenjörer, tillhandahåller företaget:
✔ Högkvalitativa jordningstransformatorer (500 kVA - 5 MVA)
✔ Zig-zag- och Wye-Delta-alternativ
✔ Spänningsnivåer: 6,6kV / 11kV / 13,8kV / 22kV / 33kV
✔ Oljesmorda, torra och kundanpassade konstruktioner
✔ ANSI / IEEE / IEC-kompatibla produkter
✔ Snabb leverans för EPC- och försörjningsprojekt
✔ Exportkapacitet till USA, Kanada, Latinamerika, Afrika och Mellanöstern
Evernew Transformer har levererat jordningstransformatorer till:
Solcellsanläggningar (20-200 MW)
Vindkraftsparker
Distributionsnät för allmännyttiga tjänster
Gruv- och industrianläggningar
Varför ingenjörsbyråer och EPC-entreprenörer väljer Evernew Transformer
1. Stark tillverkningskapacitet

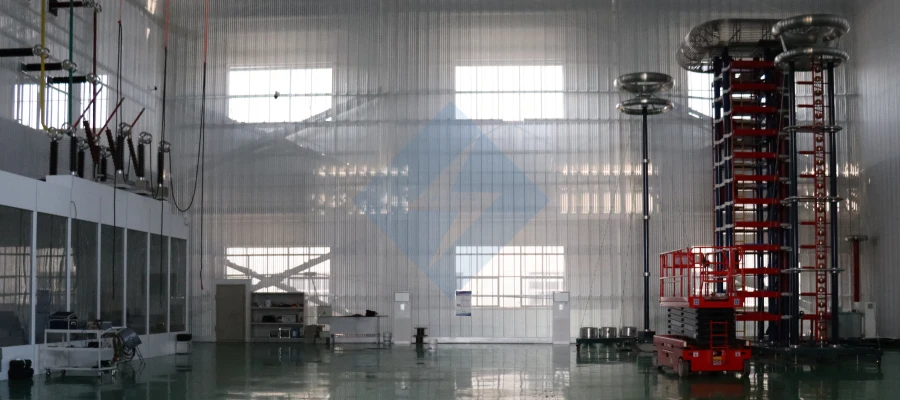

500kV verkstad, avancerade produktionslinjer, strikt QA-testning.
2. Teknisk expertis
Över 300 tekniska experter + fullständig anpassning av designen.
3. Erfarenhet av global export
Transformatorer exporteras till Nordamerika, Sydamerika, Sydostasien, Afrika och Mellanöstern.
4. Konkurrenskraftiga kostnader utan att kompromissa med kvaliteten
Idealisk för EPC-upphandlingar och kostnadskänsliga industriprojekt.
5. Snabb leverans och starkt stöd
Avgörande för deadlines för projekt inom förnybar energi och elförsörjning.
Slutsats: Jordningstransformatorer är nödvändiga för moderna kraftsystem
Oavsett om du är ingenjör, EPC-entreprenör, projektledare eller operatör av en industrianläggning är en jordningstransformator avgörande för systemets stabilitet och säkerhet. I takt med ökningen av projekt för förnybar energi och deltaanslutna MV-nät fortsätter efterfrågan på tillförlitliga jordningslösningar att växa globalt.
Evernew Transformator tillhandahåller högpresterande jordningstransformatorer som är skräddarsydda för ditt projekts spänningsnivå, felström och systemkrav.
Uppmaning till handling
Behöver du en jordningstransformator till ditt projekt?
Kontakta Evernew Transformer för teknisk support, ritningar och en snabb offert.
