Come scegliere il trasformatore di distribuzione più adatto al proprio progetto: la guida completa all’acquisto per i tecnici (Edizione 2026)

Guida specialistica a cura del team di ingegneri di EverNew Transformer

La scelta di un trasformatore di distribuzione non è una semplice operazione di approvvigionamento; si tratta di una decisione ingegneristica a lungo termine e di grande importanza, che determina direttamente l’affidabilità del sistema, la sicurezza operativa, l’efficienza energetica e i costi totali del ciclo di vita per i prossimi 30-40 anni. Una scelta ottimizzata previene blackout catastrofici e riduce al minimo le perdite nel nucleo e nel rame, mentre una specifica errata può portare a guasti prematuri dell’isolamento, instabilità localizzata della rete e ingenti sanzioni pecuniarie.

Questa guida completa è stata redatta dal team senior di ingegneri e progettisti di Trasformatore EverNew. Le approfondimenti tecnici, le logiche di selezione e i dati empirici presentati di seguito traggono direttamente dalla nostra esperienza concreta nell’esecuzione di progetti presso reti di servizi pubblici globali, complessi industriali pesanti e grandi progetti infrastrutturali EPC in Asia, Medio Oriente, Africa, Europa e Sud America.

1. Comprendere il funzionamento dei trasformatori di distribuzione nei sistemi elettrici reali

A distribution transformer serves as the final, critical stage of voltage transformation in an electrical power distribution network. Its primary physics-based function is to step down medium-voltage (MV) electrical power—typically ranging from 11 kV a 34.5 kV—to utilization-level low voltage (LV), safely usable by residential, commercial, and industrial loads (typically 208 V to 600 V).

[Rete di trasmissione: alta tensione]
 │
 ▼
[Sottostazione: riduzione a media tensione (11 kV - 34,5 kV)]
 │
 ▼
[Trasformatore di distribuzione: riduzione a bassa tensione (208 V - 600 V)] ◄── (EverNew Engineering Focus)
 │
       ├─► Sistemi sotterranei urbani (montati su basamento)
 ├─► Sottostazioni per energie rinnovabili (solare/eolica)
 ├─► Impianti di produzione industriale (a bagno d’olio/a secco)
 └─► Infrastrutture commerciali e data center

Nelle moderne reti elettriche decentralizzate, il profilo operativo di questi impianti si è evoluto. Non si tratta più di semplici unità di riduzione di tensione passive; devono infatti gestire flussi di potenza bidirezionali, distorsioni armoniche causate da carichi non lineari e rapidi cicli termici.

Profili applicativi nel mondo reale

• Sistemi di distribuzione sotterranei urbani: Caratterizzati da un’elevata densità di carico, un ingombro fisico ridotto e rigorosi requisiti di sicurezza pubblica. Questi sistemi richiedono configurazioni altamente affidabili, adatte all’installazione in luoghi pubblici sia in superficie che sottoterra.

• Impianti di produzione industriale: Carichi induttivi elevati e impegnativi, cicli di funzionamento continui ad alta intensità e resistenza a gravi agenti contaminanti ambientali, cali di tensione e sovraccarichi di breve durata.

• Sottostazioni per energie rinnovabili (solare/eolica): Esposto a profili di carico altamente ciclici, variazioni termiche estreme indotte dall’energia solare, frequenze armoniche generate dagli inverter e potenziali polarizzazioni in corrente continua negli avvolgimenti.

• Sistemi di alimentazione per edifici commerciali e data center: Richiede la massima conformità alle norme antincendio, bassi livelli di rumorosità, elevata tolleranza alle armoniche (valori del fattore K) e una perfetta integrazione con le topologie locali dei gruppi di continuità (UPS).

• Nodi di distribuzione della rete elettrica: Richiede un'elevata scalabilità di implementazione, perdite a vuoto minime per la conformità alle normative ambientali e un'elevata resistenza ai cortocircuiti.

🛠️ Portafoglio di link interni di EverNew:

Per approfondire i parametri tecnici della nostra linea di prodotti specifica, consulta le pagine dedicate ai nostri prodotti principali:

• Catalogo dei trasformatori di distribuzione e soluzioni ingegneristiche personalizzate

• Specifiche tecniche dei trasformatori su piedistallo per impianti sotterranei

• Serie di trasformatori ad alta efficienza a bagno d'olio

2. Parametri tecnici fondamentali: la matrice di selezione ingegneristica

Quando si deve scegliere un trasformatore di distribuzione, i team addetti agli acquisti tendono spesso a basarsi eccessivamente sui valori nominali di base relativi a kVA e tensione. Una vera selezione ingegneristica richiede invece un’analisi approfondita delle configurazioni dei parametri elettromagnetici, termici e meccanici.

2.1 Potenza nominale (logica di selezione in kVA)

Una dimensionamento errato del trasformatore rappresenta uno degli errori ingegneristici più costosi. Un sottodimensionamento provoca un surriscaldamento incontrollato e accelera il degrado dell’isolamento secondo le leggi di Arrhenius sull’invecchiamento termico. Un sovradimensionamento comporta spese iniziali inutili e causa perdite finanziarie continue a causa delle perdite a vuoto (del nucleo) costanti e non mitigate che si protraggono per decenni.

Il calcolo tecnico della potenza totale richiesta (S_req in kVA) deve tenere conto del carico di base continuo, del fattore di potenza (cos phi), dei fattori di coincidenza, dei profili armonici localizzati (fattore K) e delle riserve esplicite per il futuro ampliamento dell'infrastruttura.

[ Formula di calcolo di S_req ]

                 P_base * K_espansione
    S_req = ────────────────────────────── + S_avvio_motore
 cos_phi * eta_coincidenza

Dove:

• P_base = Picco calcolato della potenza attiva richiesta (kW)

• K_espansione = Fattore di margine di crescita futura (in genere compreso tra 1,20 e 1,30, che rappresenta una riserva compresa tra 20% e 30%)

• cos_phi = Fattore di potenza del sistema

• eta_coincidenza = Fattore di diversità dei carichi simultanei

• S_avvio_motore = Picco transitorio di potenza apparente durante l'avviamento di motori di grandi dimensioni

Campi di applicazione standard

• 50 kVA – 250 kVA: Configurazioni monofase o trifase di piccole dimensioni installate su pali, destinate ad alimentare agglomerati residenziali, reti di irrigazione agricola o piccole strutture commerciali.

• 315 kVA – 1250 kVA: Strutture commerciali standard, complessi commerciali, grattacieli residenziali ad alta densità e capannoni industriali per la produzione leggera.

• 1600 kVA – 5000 kVA: Impianti di lavorazione industriale pesante (chimica, automobilistica, siderurgica), moduli per campus di data center su larga scala, sottostazioni elettriche e parchi eolici e solari su scala industriale.

2.2 Mappatura dei sistemi di tensione e degli standard regionali delle reti elettriche

Valori nominali di tensione non corrispondenti o configurazioni delle prese errate impediranno la sincronizzazione con la rete o causeranno gravi guasti alle apparecchiature. I trasformatori devono essere progettati per adattarsi esattamente alle tensioni di distribuzione primaria e di utilizzo secondario della regione di destinazione, incorporando commutatori di prese manuali o automatici (commutatore di prese a rete disattivata – DETC, o commutatore di prese sotto carico – OLTC) per contrastare le fluttuazioni localizzate della rete.

2.3 Impatto della frequenza: 50 Hz contro 60 Hz – Aspetti fisici fondamentali

Il funzionamento di un trasformatore al di fuori della frequenza di progetto per cui è stato originariamente progettato compromette il funzionamento del suo nucleo. Un trasformatore da 60 Hz alimentato su una rete a 50 Hz subisce una riduzione della reattanza induttiva pari a 20%. Ciò provoca un aumento proporzionale della corrente di eccitazione, portando il nucleo magnetico alla saturazione, aumentando le perdite nel nucleo e inducendo un surriscaldamento localizzato estremo.

Al contrario, l’utilizzo di un trasformatore da 50 Hz su una rete a 60 Hz è generalmente ammissibile dal punto di vista della saturazione, ma richiede ricalcoli precisi dell’impedenza di cortocircuito e delle cadute di tensione dovute all’aumento delle perdite per correnti parassite. La densità di flusso nel nucleo (B_max) deve essere calcolata con precisione durante la fase di progettazione:

Proporzionalità della densità di flusso nel nucleo:
B_max ∝ V / (f * A * N)

Dove V è la tensione, f è la frequenza, A è l'area della sezione trasversale del nucleo, e N è il numero di spire. Gli ingegneri di EverNew modificano le sezioni trasversali del nucleo e i tipi di acciaio al silicio in base alla frequenza operativa, per garantire la massima efficienza.

2.4 Configurazione del gruppo vettoriale (dinamica di fase e di sequenza zero)

La configurazione del gruppo vettoriale definisce lo sfasamento e la strategia di collegamento geometrico degli avvolgimenti primario e secondario. Questa scelta influisce direttamente sulla capacità dell’unità di gestire carichi sbilanciati, eliminare le correnti di terza armonica (armoniche di 3°, 9° e 15° ordine) e integrarsi con gli schemi di messa a terra esistenti.

      Primario (Delta - D) Secondario (Y - y) con neutro (n)

 / │
 / ├───► Fase A
 /____ │
         Fase A, B, C ├───► Fase B
 (Fa circolare la terza armonica) │
 ├───► Fase C
 │
 ┴─ Nodo (n) -> Neutro a terra

• Dyn11 (primario a triangolo, secondario a stella/a stella con neutro, sfasamento di 30°): La configurazione di riferimento per i sistemi di distribuzione globali. Il circuito primario a triangolo fornisce un percorso di circolazione a bassa impedenza per le correnti di sequenza zero e di terza armonica, impedendo che la distorsione si propaghi nuovamente alla rete ad alta tensione. La connessione a stella con un punto neutro accessibile consente una distribuzione flessibile dei carichi monofase e trifase a bassa tensione, mitigando al contempo lo spostamento della tensione del neutro in presenza di carichi fortemente sbilanciati.

• Ynd11: Utilizzato principalmente in applicazioni di elevazione di tensione o in specifici sistemi di messa a terra di rete.

• Yyn0: Scelto per specifici collegamenti di distribuzione ad alta tensione, richiede tuttavia un bilanciamento preciso dei carichi secondari per evitare l'instabilità del punto neutro.

2.5 Metodi di raffreddamento e standard di dissipazione termica

La durata di vita del trasformatore è direttamente correlata alla temperatura dei punti caldi dell'avvolgimento. I materiali isolanti si deteriorano rapidamente se le temperature di esercizio continue superano i limiti previsti dal progetto.

• ONAN (Olio naturale, Aria naturale): Raffreddamento passivo in cui le correnti convettive nel fluido dielettrico trasferiscono il calore generato dal nucleo e dall’avvolgimento ai serbatoi del radiatore, dove viene dissipato dal flusso d’aria naturale dell’ambiente. Ideale per installazioni standard all’aperto.

• ONAF (Oil Natural, Air Forced): Integra ventilatori di raffreddamento automatizzati e controllati termostaticamente nei gruppi radiatori. Ciò aumenta la capacità termica continua del trasformatore in kVA — spesso da 25% a 33% — per far fronte ai picchi di carico senza superare i limiti previsti dalla classe di temperatura dell’isolamento.

• KNAN / KNAF: Utilizza fluidi a base di esteri sintetici o naturali (bio-oli) meno infiammabili al posto del tradizionale olio minerale. Indispensabile per le aree sensibili dal punto di vista ambientale, i bacini idrografici e i nuclei urbani ad alta densità, dove è necessario eliminare dal sistema qualsiasi rischio di propagazione del fuoco.

• AN / AF (ventilazione naturale / ventilazione forzata per il tipo a secco): Si basa esclusivamente sulla convezione dell'aria ambiente attraverso avvolgimenti in resina colata o impregnati sotto vuoto (VPI). È fondamentale per le installazioni in ambienti interni in cui è vietato l'uso di dielettrici liquidi.

🛠️ Portafoglio di link interni di EverNew:

Per esaminare in dettaglio le configurazioni di dissipazione termica e le scelte progettuali, consultare il nostro Centro di ingegneria per trasformatori a secco.

3. Tipi di trasformatori di distribuzione: progettazione in base all'applicazione

La scelta dell'involucro strutturale e del mezzo dielettrico di un trasformatore richiede una valutazione dell'ambiente di installazione, delle condizioni meteorologiche locali, della classificazione sismica e delle norme antincendio.

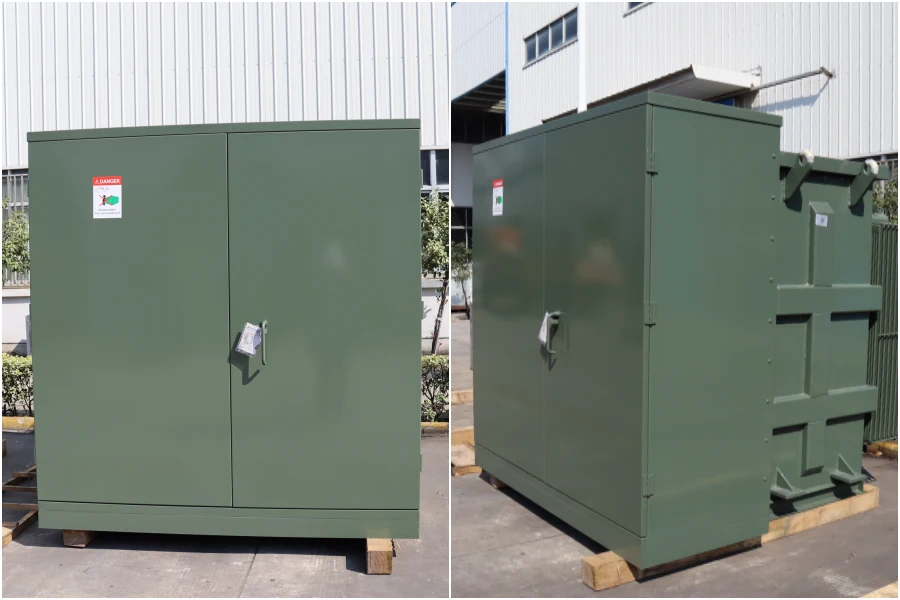

3.1 Trasformatori su piedistallo: lo standard per le infrastrutture urbane

      [Custodia in acciaio a prova di manomissione]
 ┌────────────────────────────────┐
 │  [Vano MT] │
     │  - Connettori a gomito con frontale isolante │
 │  - Sistema di fusibili Bay-O-Net    │
 │ │
 │  [Vano BT] │
 │  - Morsetti a forcella │
     │  - Configurazioni dei fori NEMA   │
 └────────────────────────────────┘
 ▲ ▲
     [Media tensione sotterranea]    [Bassa tensione sotterranea]

I trasformatori su basamento sono centri di distribuzione elettrica autonomi, a basso profilo e a prova di manomissione, progettati per il montaggio a superficie su fondamenta in calcestruzzo. Rappresentano la scelta standard per i moderni complessi di uffici commerciali, i complessi residenziali progettati secondo un piano urbanistico integrato e le conversioni di reti di servizi pubblici sotterranee.

• Vantaggi tecnici: L'involucro integrato in acciaio di grosso spessore è dotato di scomparti isolati per la media e la bassa tensione, con porte di sicurezza a interblocco che possono essere chiuse con lucchetto. Ciò elimina la necessità di recinzioni protettive perimetrali, rendendoli sicuri per gli spazi pubblici.

• Configurazioni dei feed: Disponibile in Alimentazione a loop (configurato con due meccanismi separati di passanti ad alta tensione per fase, che facilitano la perfetta integrazione in topologie di distribuzione ad anello aperte o chiuse, per una maggiore ridondanza della rete) oppure Avanzamento radiale (configurato per configurazioni a fonte singola a fine linea).

• Integrazione della sicurezza: Utilizza terminazioni ad alta tensione “dead-front” tramite connettori a gomito isolati e schermati, eliminando così la presenza di parti sotto tensione esposte all’interno delle zone di gestione dei cavi.

• Specifiche tecniche: Progettato secondo IEEE C57.12.34 e IEC 60076 punti di riferimento, che integrano fusibili di protezione da sovracorrente “bay-on-net” abbinati a fusibili di riserva limitatori di corrente per isolare i guasti senza causare interruzioni a livello dell’intero sistema.

3.2 Trasformatori montati su palo: un’infrastruttura aerea economicamente vantaggiosa

Progettato per l'installazione diretta su pali della rete elettrica a telaio singolo o a H all'interno di reti di distribuzione aerea a media tensione.

• Vantaggi tecnici: Riduce al minimo l'ingombro degli impianti di ingegneria civile, ottimizza l'esposizione al raffreddamento ad aria e offre un rapporto tra investimento iniziale e kVA eccezionalmente basso.

• Design e resilienza ambientale: Alloggiati in serbatoi cilindrici in acciaio, ermeticamente sigillati, anticorrosivi, zincati a caldo o rivestiti con resina epossidica, progettati per resistere a condizioni climatiche estreme, all’elevata concentrazione di nebbia salina nelle zone costiere e ai rischi legati alla nidificazione degli uccelli.

• Quadro di protezione: Sono solitamente abbinati a scaricatori di sovratensione esterni (varistori a ossido di metallo) e a fusibili di espulsione montati direttamente sopra le boccole in porcellana o polimero ad alta tensione, per garantire protezione contro i fulmini atmosferici e i guasti linea-terra.

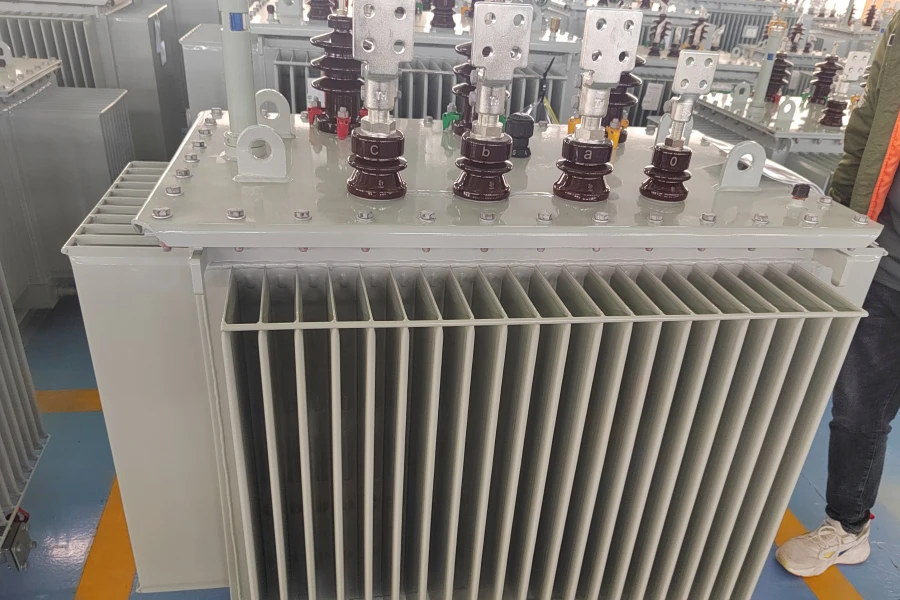

3.3 Trasformatori ad immersione in olio: elevata efficienza e lunga durata

Il trasformatore di distribuzione più diffuso al mondo, che utilizza olio minerale trattato o esteri sintetici sia per l’isolamento elettrico che per il trasporto di energia termica.

• Vantaggi tecnici: Eccellente rigidità dielettrica, capacità di autoriparazione superiori in seguito a piccoli archi elettrici localizzati e una massa termica eccezionalmente elevata in grado di gestire condizioni di sovraccarico di breve durata.

• Topologia "core-and-winding": Utilizza acciaio al silicio a grani orientati (CRGO) ad alta permeabilità o leghe metalliche amorfe per le lamierine del nucleo, abbinate ad avvolgimenti in rame elettrolitico ad alta purezza o in alluminio per uso elettrico, avvolti in configurazioni a disco continuo o a strati.

• Formati strutturali: Disponibile in Sigillato ermeticamente formati (in cui l’olio è completamente isolato dall’atmosfera, grazie alle pareti ondulate del serbatoio che si espandono e si contraggono per adattarsi alle variazioni termiche del fluido, eliminando l’ossidazione dell’olio e l’ingresso di umidità) oppure Serbatoio di conservazione sistemi (dotati di un vaso di espansione separato provvisto di uno sfiato con gel di silice essiccante per filtrare l'umidità atmosferica ambientale).

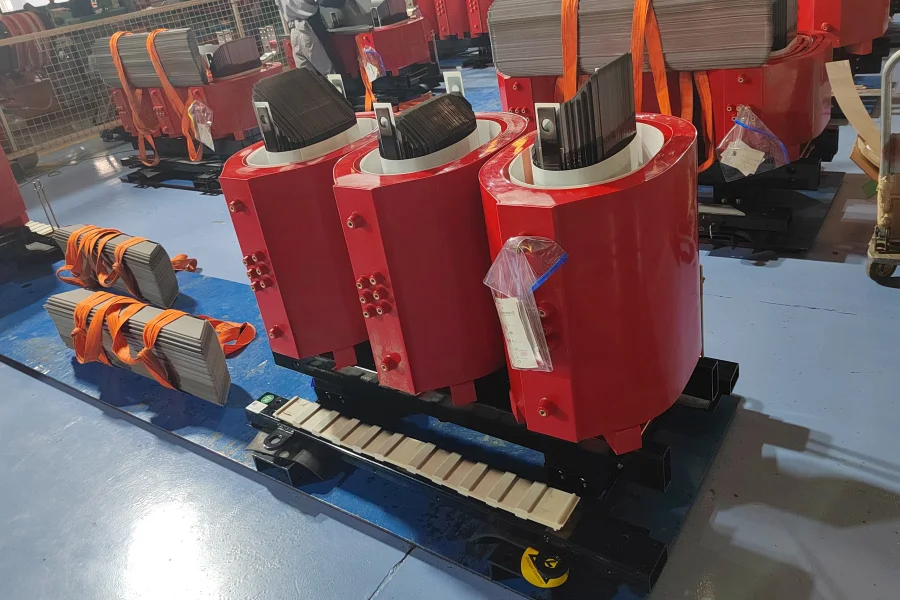

3.4 Trasformatori a secco: installazioni in ambienti interni in cui la sicurezza è fondamentale

I trasformatori a secco utilizzano materiali isolanti dielettrici solidi, eliminando così la necessità di utilizzare liquidi refrigeranti infiammabili.

                  [Struttura in VPI o resina colata]
 ┌───────────┐
 │   HV/LV   │
          ⚡ Flusso d'aria ──► │  Avvolgimenti │ ──► Dissipazione termica naturale
 │ (Senza olio)  │
 └───────────┘

• Vantaggi tecnici: Intrinsecamente a prova di incendio, autoestinguente e privo di rischi di perdite di fluidi. Ciò elimina completamente la necessità di costose barriere di contenimento dell'olio, muri anti-esplosione o complessi sistemi antincendio.

• Metodologie di produzione:

  • Resina colata (CR): Gli avvolgimenti sono incapsulati in una matrice di resina epossidica rinforzata stampata sottovuoto. Ciò garantisce un’elevata resistenza meccanica, resistenza alle forze radiali da cortocircuito e protezione dall’umidità e dai contaminanti chimici presenti nell’aria. Ideale per ambienti marini altamente umidi e contesti industriali pesanti.

  • Impregnazione sotto vuoto (VPI): Gli avvolgimenti utilizzano materiali isolanti per alte temperature di Classe H o Classe R, preimpregnati con vernice di alta qualità mediante cicli di vuoto e pressione. Ciò garantisce un’eccellente distribuzione delle sollecitazioni elettriche e uno smorzamento acustico ottimale.

• Settori di applicazione principali: Grattacieli commerciali, strutture sanitarie, reti minerarie sotterranee a grande profondità, centri dati ad alta sicurezza e sottostazioni elettriche interne a più livelli.

4. Quadri tecnici IEC e ANSI/IEEE

Per orientarsi nel mondo degli appalti globali è necessario comprendere chiaramente le differenze di progettazione tra IEC (Commissione Elettrotecnica Internazionale) e ANSI/IEEE (American National Standards Institute / Institute of Electrical and Electronics Engineers) standard. Questi quadri normativi definiscono ogni aspetto, dai protocolli di collaudo e dalla progettazione strutturale fino ai margini di sicurezza.

┌────────────────────────────────────────────────────────────────────────┐
│ INCROCIO DEGLI STANDARD GLOBALI │
├────────────────────────────────────┬───────────────────────────────────┤
│ QUADRO DI RIFERIMENTO IEC │ QUADRO DI RIFERIMENTO ANSI/IEEE │
├────────────────────────────────────┼───────────────────────────────────┤
│ • Approccio: modulare, funzionale │ • Approccio: conservativo, robusto     │
│ • Valutazione delle perdite: limiti rigorosi   │ • Valutazione delle perdite: costo totale (TOC)│
│ • Norma: serie IEC 60076 │ • Norma: serie C57 │
└────────────────────────────────────┴───────────────────────────────────┘

4.1 Filosofia strutturale e di isolamento

• Norme IEC (ad esempio, la serie IEC 60076): Diffusi in Europa, Asia, Africa e Medio Oriente. Le norme IEC pongono l’accento sull’ottimizzazione fisica, sulla flessibilità modulare e su un approccio progettuale funzionale. I calcoli dell’aumento di temperatura vengono abitualmente riferiti a 60K per i sistemi a bagno d’olio e a 65K per gli avvolgimenti al di sopra dei valori di riferimento ambientali.

• Standard ANSI/IEEE (ad esempio, serie C57): Dominanti in tutto il Nord America e in alcune zone dell’America Latina. I progetti ANSI privilegiano profili fisici estremamente conservativi e robusti. I componenti sono progettati con frazioni volumetriche di materiale attivo più elevate, garantendo livelli di isolamento di base (BIL) più elevati e margini di sicurezza meccanica più ampi per resistere a condizioni operative estreme.

4.2 Matrice di confronto tecnico

5. Metodo corretto di selezione dei kVA: pratica ingegneristica

La scelta della potenza di un trasformatore in base ai picchi di carico di corrente, senza tenere conto delle dinamiche transitorie, può causare un guasto prematuro dell'impianto. Seguite questa rigorosa metodologia ingegneristica in quattro fasi per determinare la potenza corretta in kVA.

Fase 1: Determinare il carico coincidente continuo effettivo

Non limitarsi a sommare i valori nominali in kVA di tutti i carichi collegati a valle. Ciò comporta un notevole sovradimensionamento. Applicare un fattore di diversità/coincidenza verificato (eta_coincidence) basato sul profilo operativo dell'impianto:

P_coincidente = (Somma di P_carichi_statici) * eta_coincidenza

Fase 2: Compensazione dei carichi non lineari e dei profili armonici

Se l'impianto è dotato di azionamenti a velocità variabile (VFD), reti di illuminazione a LED, rack di server o forni ad arco, le correnti armoniche che ne derivano provocheranno ingenti perdite per correnti parassite negli avvolgimenti del trasformatore e la saturazione del nucleo. È necessario calcolare il profilo del fattore K dell'impianto:

Logica di calcolo del fattore K:
K = somma di (I_h^2 * h^2)

Dove h rappresenta l'ordine armonico, e I_h rappresenta la frazione della corrente RMS totale corrispondente a quell’armonica. Per ambienti con fattore K elevato, specificare un trasformatore con potenza ridotta in fabbrica oppure scegliere un modello progettato appositamente Trasformatore con fattore K nominale (K-4, K-13, K-20) dotati di doppi conduttori neutri e schermatura elettrostatica.

Fase 3: Considerare i profili di corrente di spunto ad alto transitorio

I motori elettrici richiedono enormi correnti di spunto reattive durante l'avviamento diretto (DOL), che spesso raggiungono da 6 a 8 volte la loro corrente nominale di funzionamento in regime stazionario. Il trasformatore deve disporre di una capacità termica e magnetica sufficiente a limitare la caduta di tensione istantanea (Delta V) a meno di 10% durante le sequenze di avviamento, al fine di impedire il disinnesto dei contattori a valle:

Delta V ≈ [ I_inrush * (R * cos_phi + X * sin_phi) ] / V_{text{nominale}}

Fase 4: Integrare in fase di produzione margini di espansione a lungo termine

Le proiezioni standard per il settore dei servizi pubblici e quello industriale richiedono una riserva di capacità infrastrutturale compresa tra 20% e 30%. Un trasformatore che funziona in modo continuo a valori compresi tra 70% e 80% della propria potenza nominale indicata sulla targhetta opera al massimo dell’efficienza termodinamica ed elettrica, lasciando ampio margine per espansioni future senza sovraccaricare il sistema di isolamento dielettrico.

6. Errori tecnici comuni nell'ambito degli appalti

Nel corso di decenni dedicati all'analisi dei guasti in loco e alla revisione delle richieste di preventivo errate dei clienti, il team tecnico di EverNew ha individuato cinque errori tecnici ricorrenti commessi durante l'approvvigionamento dei trasformatori.

┌────────────────────────────────────────────────────────────────────────┐
│ LE 5 PRINCIPALI INSIDIE NELL'APPROVVIGIONAMENTO │
├────────────────────────────────────────────────────────────────────────┤
│ ❌ Sottodimensionamento della capacità ignorando i transitori di spunto del motore │
│ ❌ Combinazione di topologie dei componenti IEC con involucri di rete ANSI │
│ ❌ Trascurare gli standard di dimensionamento per cortocircuiti simmetrici │
│ ❌ Scelta errata del dielettrico liquido e del posizionamento ambientale     │
│ ❌ Eliminare i margini di espansione per la crescita operativa futura │
└────────────────────────────────────────────────────────────────────────┘

• Sottodimensionamento della potenza a causa della mancata considerazione dei transitori di spunto del motore: Il dimensionamento di un trasformatore esclusivamente in funzione di carichi continui in regime stazionario comporta spesso forti cali di tensione e interruzioni del sistema di controllo durante l'avviamento di motori di grandi dimensioni.

• Combinazione di topologie dei componenti IEC con involucri a griglia ANSI: Il tentativo di installare terminazioni a cono esterno con spina di tipo europeo in un vano montato su piastra con frontale inattivo di tipo nordamericano provoca interferenze tra i componenti e viola i limiti di distanza di sicurezza elettrica.

• Ignorare le norme relative al dimensionamento simmetrico in caso di cortocircuito: L'utilizzo di un trasformatore standard a bassa impedenza su una rete elettrica con elevata frequenza di guasti, senza verificare la resistenza meccanica degli avvolgimenti, può causare il cedimento meccanico immediato degli stessi al verificarsi del primo guasto esterno.

• Scelta errata del dielettrico liquido in base all'ambiente: L'installazione di trasformatori standard a bagno d'olio minerale in ambienti interni o nelle immediate vicinanze di corsi d'acqua pubblici, in assenza di dighe di contenimento secondarie, comporta gravi rischi per l'ambiente e la sicurezza antincendio.

• Eliminazione dei margini di espansione della crescita operativa futura: L'eliminazione del buffer di capacità da 20% a 30% per ridurre i costi di investimento iniziali richiede spesso la sostituzione completa del trasformatore o l'aggiunta di unità ridondanti nel giro di pochi anni dalla messa in servizio.

7. La metodologia di valutazione del costo totale di proprietà (TOC)

Un approvvigionamento ingegneristico intelligente privilegia l'efficienza a lungo termine rispetto ai prezzi di offerta iniziali bassi. Il Costo totale di proprietà (TOC) La metodologia quantifica il reale impatto finanziario delle perdite dei trasformatori nel corso della vita operativa dell'impianto.

         ┌──────────────────────────────────────────────────────┐
         │ COSTO TOTALE DI PROPRIETÀ (TOC) │
         └──────────────────────────┬───────────────────────────┘
 │
           ┌────────────────────────┴────────────────────────┐
 ▼ ▼
   [Costo iniziale di capitale] [Costo delle perdite per l'intero ciclo di vita]
   (Prezzo di acquisto dell'unità) - Perdite del nucleo (senza carico) (A * P0)
 - Perdite di avvolgimento (con carico) (B * Pk)

La formula di valutazione per il calcolo del TOC è strutturata come segue:

TOC = C_acquisto + (A * P0) + (B * Pk)

Dove:

• C_acquisto = Il costo iniziale di acquisto franco fabbrica del trasformatore.

• P0 = La garanzia Perdite a vuoto (perdite nel nucleo) in kilowatt (kW), generata in modo continuo dall'isteresi magnetica e dalle correnti parassite nel nucleo in acciaio al silicio fintanto che il trasformatore è sotto tensione, indipendentemente dal carico.

• Pk = La garanzia Perdite di carico (perdite negli avvolgimenti/perdite nel rame) in kilowatt (kW), generata dalla resistenza I²R degli avvolgimenti del conduttore in condizioni di pieno carico.

• A = Il costo di capitalizzazione finanziaria stimato per kilowatt delle perdite a vuoto, determinato dai costi dell'energia elettrica fornita dalla rete, dal periodo di capitalizzazione e dalle ore di funzionamento ($/kW, che varia in genere da $4.000 a $9.000/kW a seconda dei costi energetici regionali).

• B = Il costo di capitalizzazione finanziaria stimato per kilowatt di perdita di carico ($/kW, che in genere varia da $1.500 a $4.500/kW, fortemente influenzato dal fattore di carico previsto del trasformatore).

Applicando questa metodologia durante la valutazione delle offerte, gli acquirenti scoprono spesso che un trasformatore ad alta efficienza energetica, pur avendo un prezzo di acquisto iniziale più elevato, comporta un costo totale di proprietà (TOC) notevolmente inferiore, consentendo un risparmio di centinaia di migliaia di dollari nel corso della sua vita utile. EverNew utilizza componenti di altissima qualità CRGO M100-23D o Lega metallica amorfa core per ottenere valori P0 tra i più bassi del settore, massimizzando i rendimenti finanziari a lungo termine per i nostri clienti.

8. Perché l’assistenza tecnica è importante: il vantaggio di EverNew

Un trasformatore di distribuzione è un bene progettato su misura. Non è possibile reperirlo in un catalogo standard di prodotti di largo consumo. A Trasformatore EverNew, uniamo decenni di esperienza nel settore manifatturiero a rigorose analisi ingegneristiche per fornire soluzioni di alimentazione di alta qualità.

       [Inserimento dati grezzi del progetto] ──► (Tensioni, profili di carico, condizioni ambientali)
 │
 ▼
 [Progettazione tecnica EverNew] ──► (Analisi agli elementi finiti, ottimizzazione del nucleo)
 │
 ▼
   ┌──────────────┼──────────────┐
   ▼ ▼ ▼
[IEC/ANSI]   [Termico/SC]   [Forma personalizzata]
Conformità    Simulazione     Fattori

Competenze interne avanzate

• Architettura di progettazione pienamente conforme: I nostri progetti sono verificati per garantire la piena conformità a entrambi IEC 60076 e ANSI/IEEE C57 standard internazionali, garantendo una perfetta integrazione in qualsiasi rete regionale.

• Personalizzazione del fattore di forma in base al progetto: Progettiamo configurazioni personalizzate dei terminali, dimensioni delle custodie su misura, sistemi di verniciatura specializzati per ambienti altamente corrosivi e design a basso profilo pensati appositamente per spazi ristretti.

• Analisi avanzata delle simulazioni: Il nostro team utilizza tecnologie all'avanguardia Metodo degli elementi finiti (FEM) software per modellare le distribuzioni localizzate del flusso magnetico, verificare la resistenza meccanica ai cortocircuiti e individuare i punti di surriscaldamento in condizioni di sovraccarico massimo prima dell'inizio della produzione.

• Comprovata esperienza nel settore della logistica globale: Abbiamo fornito con successo impianti energetici di grandi dimensioni a società di servizi pubblici, grandi zone industriali e progetti infrastrutturali in località remote in Asia, Medio Oriente, Africa, Europa e Sud America.

• Supporto ingegneristico EPC completo e chiavi in mano: Forniamo assistenza dedicata per la documentazione tecnica, pacchetti completi di disegni strutturali, schemi di controllo e documentazione relativa ai collaudi in fabbrica, per supportare i vostri team di ingegneri in ogni fase del progetto.

🛠️ Portafoglio di link interni di EverNew:

Scopri in dettaglio la nostra produzione industriale, i nostri protocolli di collaudo e la cronologia dei nostri progetti:

• Informazioni sul nostro stabilimento di produzione all’avanguardia e sui nostri valori fondamentali

• Quadro di riferimento per la garanzia della qualità e protocolli completi di collaudo in fabbrica

• Portafoglio di progetti globali e casi di studio ingegneristici

9. Richiedi assistenza tecnica o un preventivo

Se state gestendo un progetto di potenziamento di una rete di servizi pubblici, un ampliamento industriale o un progetto infrastrutturale EPC su larga scala, il team di ingegneri di EverNew è pronto ad assistervi. Contattateci oggi stesso per ricevere:

• Verifica completa del dimensionamento della potenza dei trasformatori e calcoli di declassamento per armoniche.

• Schede tecniche dettagliate, disegni delle dimensioni strutturali e chiare opzioni di configurazione vettoriale.

• Prezzi altamente competitivi e trasparenti, direttamente dal produttore, ottimizzati per il vostro costo totale di proprietà (TOC) a lungo termine.

• Modifiche su misura alla progettazione meccanica ed elettrica per risolvere i vincoli specifici del vostro sito.

👉 Contatta oggi stesso il team di ingegneri di EverNew Transformer per fissare una consulenza tecnica tra tecnici e ottenere un preventivo rapido e professionale per il tuo progetto.
