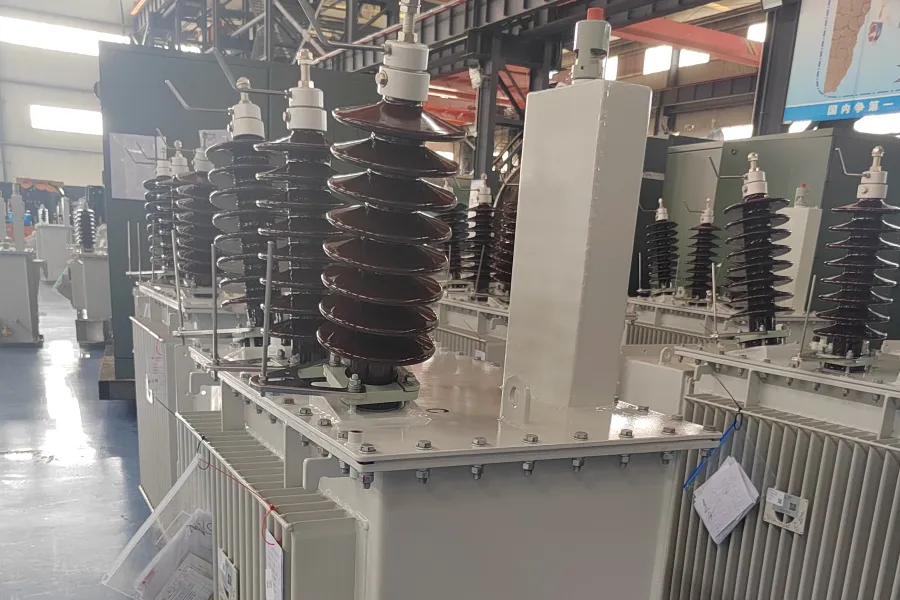

Olajfürdős teljesítménytranszformátor: Teljes körű útmutató ipari és közüzemi alkalmazásokhoz

1. Bevezetés

A modern villamosenergia-hálózatokban és a nehézipari hálózatokban az áramátvitel stabilitása a megbízható feszültségátalakításon múlik. Olajba mártott teljesítménytranszformátorok világszerte továbbra is a nagyfeszültségű és középfeszültségű infrastruktúrák vitathatatlan gerincét képezik. Akár egy megújulóenergia-erőműben a termelési feszültség növeléséről, akár egy hatalmas ipari gyártóüzem számára az áramfeszültség csökkentéséről van szó, ezek az egységek a hatékonyság, a hőkezelés és a hosszú távú tartósság páratlan egyensúlyát biztosítják.

Az EPC-vállalkozók, villamosmérnökök és közüzemi beszerzési vezetők számára a megfelelő ipari teljesítménytranszformátor amelynek során össze kell hangolni a bonyolult nemzetközi műszaki szabványokat, a környezetvédelmi követelményeket és a hosszú távú teljes tulajdonlási költséget (TCO). Ez az átfogó útmutató részletesen bemutatja mindazt, amit az olajjal töltött transzformátorokról tudni kell – az alapvető működési elvektől és szerkezeti típusoktól kezdve a nemzetközi szabványoknak való megfelelésig (IEC 60076 és IEEE/ANSI) és a beszerzéssel kapcsolatos legfontosabb szempontok.

2. Mi az az olajfürdős transzformátor?

Egy olajba mártott transzformátor (más néven olajjal töltött transzformátor) egy statikus elektromos berendezés, amelyben a mágnesmag és a vezető tekercsek teljes egészükben egy lezárt tartályba merülnek, amely kiváló minőségű szigetelő ásványi olajjal vagy szintetikus/természetes észterekkel van feltöltve.

A száraz típusú transzformátorokkal ellentétben – amelyek szigetelésükhöz és hűtésükhöz a környezeti levegő áramlására támaszkodnak – a folyadékközegű kivitel kettős előnnyel járó felépítést biztosít:

• Dielektromos szigetelés: A transzformátorolaj dielektromos szilárdsága jelentősen nagyobb, mint a levegőé. Teljesen átitatja a réz- vagy alumíniumtekercseket körülvevő szigetelőpapírt és szigetelőrétegeket, így megakadályozza az elektromos ívképződést, a koronakisülést és a dielektromos áttörést nagyfeszültségű terhelés esetén.
• Hőelvezetés: A transzformátor működése során a tekercsekben (rézveszteségek) és a magban (vasveszteségek) fellépő elektromos veszteségek jelentős hőt termelnek. A szigetelőolaj rendkívül hatékony hőátadó közegként működik: közvetlenül elnyeli a hőenergiát a működő alkatrészekből, majd konvekció útján továbbítja azt a külső hűtőtest falaihoz vagy a hűtőventilátorokhoz.

3. Működési elv és belső alkatrészek

Az olajfürdős egység alapvető működését a következő szabályozza: Faraday elektromágneses indukciós törvénye. Amikor váltakozó áram (AC) halad át az elsődleges tekercsen, az a réteges szilíciumacél magon belül folyamatosan változó mágneses fluxust hoz létre. Ez a változó mágneses mező áthalad a mag útján, és arányos elektromotoros erőt (EMF) indukál a másodlagos tekercsben, így a tekercselési aránynak megfelelően sikeresen megváltoztatva a feszültségszintet:

Hol V₁ és V₂ az elsődleges és másodlagos feszültségeket jelölik, és N₁ és N₂ az egyes tekercsekben lévő tekercselések számát jelölik.

Ahhoz, hogy ez a folyamat szélsőséges hálózati körülmények között is folyamatosan működjön, a belső felépítés több kritikus alrendszert is magában foglal:

• A mágneses mag: A hiszterézis- és örvényáram-veszteségek minimalizálása érdekében szemcsés szerkezetű, nagy permeabilitású szilíciumacél lemezekből készült.
• Tekercsek: Koncentrikus hengeres elrendezésben elhelyezett, nagy vezetőképességű réz- vagy alumíniumvezetékek, amelyek úgy lettek optimalizálva, hogy ellenálljanak a mechanikai rövidzárlati erőknek.
• Tap Changer: Egy elektromechanikus mechanizmus, amelyet a transzformátor tekercselési arányának beállítására használnak a tápfeszültség-ingadozások kompenzálása érdekében. Ez lehet egy Áramkörön kívüli csapváltó (OCTC) áramkimaradások idején is működik, vagy egy Terhelésen belüli csaptelepváltó (OLTC) a dinamikus, valós idejű hálózati szabályozáshoz.

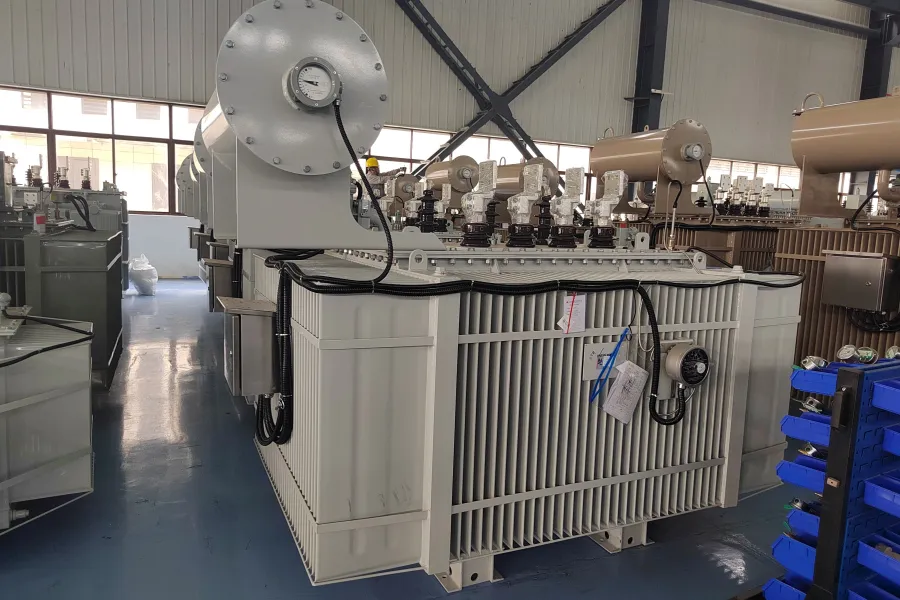

• Konzervátor tartály: A főtartály fölé szerelt kiegészítő tartály, amely a hőciklusok során az olaj tágulását és összehúzódását kompenzálja, megakadályozva ezzel, hogy az olaj közvetlen érintkezésbe kerüljön a légköri nedvességgel és oxigénnel.

4. A száraz típusú transzformátorokkal szembeni legfontosabb előnyök

A közüzemi vagy nehézipari alkalmazásokhoz szánt beruházási eszközök értékelésekor az iparágban gyakran felmerülő kérdés a folyadékban merített és a száraz típusú egységek összehasonlítása. Közép- és nagyfeszültségű alkalmazások esetében az olajszigetelésű berendezések egyértelmű logisztikai és üzemeltetési előnyökkel járnak:

5. Az olajjal töltött transzformátorok osztályozása és típusai

5.1 Elosztótranszformátorok

Ezek az egységek – amelyek teljesítménye általában 10 kVA és 2500 kVA között mozog – a helyi elosztóhálózatokba kerülnek beépítésre, hogy a középfeszültségű áramot (pl. 11 kV, 22 kV, 33 kV) kisfeszültségű árammá (pl. 400 V/230 V) történő átalakítására, közvetlen kereskedelmi, lakossági és könnyűipari felhasználás céljából. Úgy tervezték őket, hogy egész nap magas hatékonysággal működjenek, mivel változó terhelés mellett folyamatosan üzemelnek. A nagy igénybevételű hálózati klaszterek esetében a mérnökök gyakran választanak optimalizált konfigurációkat, mint például a 2500 kVA-os háromfázisú, olajjal töltött elosztótranszformátor a szabványoknak megfelelő hatékonyság és a rendkívül igényes üzemi ciklusok biztosítása érdekében.

5.2 Áramátalakító transzformátorok az alállomásokon

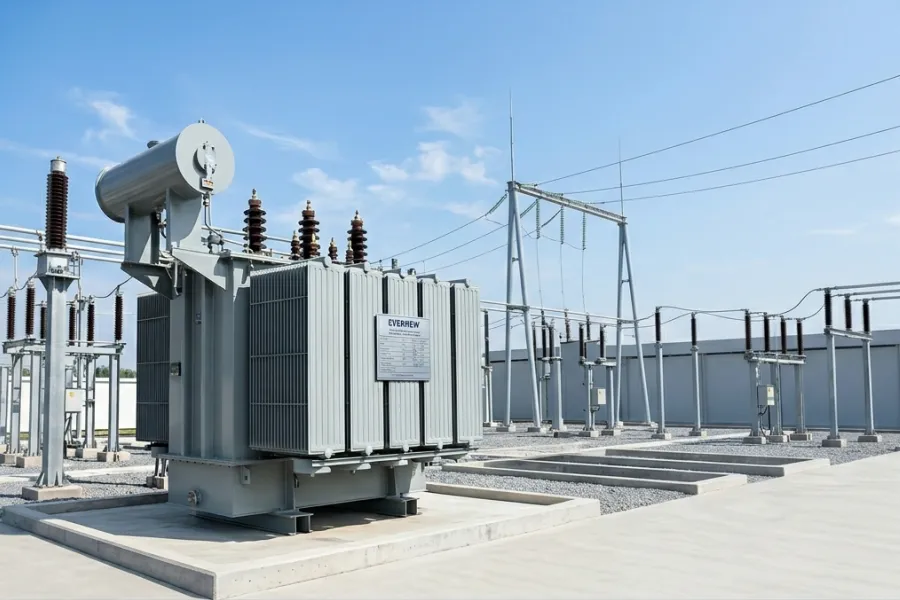

Az átviteli hálózatok kulcsfontosságú csomópontjain elhelyezett, nagy kapacitású rendszerek (több MVA-tól akár több száz MVA-ig terjedő tartományban) a távolsági szállításhoz felfokozzák a termelési feszültséget, illetve lecsökkentik az átviteli feszültségeket (pl. 110 kV, 115 kV, 230 kV, 500 kV) az elosztási szintre. Kiterjedt felügyeleti rendszerekkel rendelkeznek, beleértve az olajban lévő gáz elemzőket és a fejlett hűtésszabályozókat. Az EPC-vállalkozók megismerkedhetnek átfogó nagykereskedelmi teljesítménytranszformátor-termékválaszték hogy megfeleljen a különböző nagyfeszültségű alállomás-projektek költségvetéseinek.

5.3 Pad-Mounted transzformátorok

Az észak-amerikai föld alatti elosztórendszerek, közműhálózatok és kereskedelmi komplexumok alapvető konfigurációja. Ezek manipulálásbiztos, alacsony profilú, földre szerelt szekrények. Beépített nagyfeszültségű és kisfeszültségű kábelszekrényekkel rendelkeznek, amelyekhez a következő opciók választhatók: dead-front vagy nyitott elülső kialakítású változatok, amelyek maximális biztonságot garantálnak a nyilvánosság számára hozzáférhető környezetekben.

5.4 Ipari teljesítménytranszformátorok

Kifejezetten úgy tervezték, hogy ellenálljon a nehézipar – például a vegyipari üzemek, acélgyárak és bányavállalatok – szélsőséges üzemi körülményeinek. Ebbe a kategóriába tartoznak a speciális egyenirányító transzformátorok ipari automatizáláshoz vagy elektrolízishez, valamint kemence-transzformátorok úgy tervezték, hogy ellenálljon a szélsőséges, ismétlődő rövidzárlati áramoknak és a súlyos harmonikus torzításoknak.

6. Nemzetközi műszaki szabványok és azok betartása

A globális villamosenergia-hálózatok megkövetelik a nemzetközi minőségi és biztonsági szabványok szigorú betartását. Egy vezető teljesítménytranszformátor-beszállító A berendezéseket szigorúan a regionális hálózati követelményeknek megfelelően kell megtervezni és gyártani.

• IEC 60076 sorozat: Az Európában, Ázsiában, Afrikában, valamint nemzetközi kulcsrakész projektek során alkalmazott legfontosabb nemzetközi szabvány. Ez határozza meg a szigetelési szinteket, a hőmérséklet-emelkedés határértékeit, a zajszinteket és a rövidzárlat-ellenállási képességeket egy elosztótranszformátor IEC 60076 előírásoknak megfelelő egység.
• IEEE C57 / ANSI: Az észak-amerikai közüzemi hálózatokra vonatkozó végleges szabályozási keret. Ez szabályozza a konkrét vizsgálati tűréshatárokat, a talajra szerelt berendezések burkolatának biztonsági előírásait, valamint a specifikus átvezető-elrendezéseket.
• ABNT NBR 5356 / NBR 5440: A brazíliai és dél-amerikai piacokon történő hálózati kiépítések szempontjából kulcsfontosságú szabványosítási folyamatok.
• GOST-szabványok: Az Oroszországban és a Független Államok Közössége (FÁK) régióiban megvalósuló mérnöki projektekhez szükséges kötelező tanúsítványok.

7. Globális mérnöki és közüzemi alkalmazások

Az olajjal töltött rendszerek sokoldalú környezeti ellenállóképessége miatt ezek a rendszerek számos igényes iparágban az első számú választásnak számítanak:

• Közüzemi áramátvitel és -elosztás: Nagy teljesítményű áramátvitel országos távvezetékeken és városi alállomásokon keresztül.
• A megújuló energiaforrások integrálása: A napenergia-inverter-mátrixokból és a szélturbina-gondolákból származó kisfeszültségű kimenetek feszültségének emelése a nagyfeszültségű közcélú hálózatokkal való zökkenőmentes összekapcsolás érdekében.
• Olaj, gáz és petrolkémiai termékek: Robusztus, robbanásvédett áramellátás biztosítása távoli kitermelő platformok és hatalmas finomítói komplexumok számára, ahol a környezetben jelen lévő vegyi gőzök miatt abszolút szivárgásmentes burkolatra van szükség.
• Bányászati tevékenységek: Nagy teljesítményű, nagy terhelhetőségű áramellátás biztosítása olyan nyílt bánya- és földalatti üzemek számára, amelyek rendkívüli rezgéseknek, poros környezetnek és szélsőséges környezeti hőmérsékletnek vannak kitéve.

8. A beszerzés szempontjából kritikus kiválasztási paraméterek

A hálózati stabilitás optimalizálása és az üzemzavarok minimalizálása érdekében a beszerzési csapatoknak és a tanácsadó mérnököknek pontos műszaki paramétereket kell meghatároznia, amikor beszerzést végeznek egy olajfürdős transzformátor gyártója:

• Névleges teljesítmény (kVA / MVA): A transzformátor által elviselhető legnagyobb folyamatos terhelés. A jövőbeli bővítési lehetőségeket mindig figyelembe kell venni.
• Feszültségarány és leágazási tartomány: Pontos elsődleges és másodlagos névleges feszültségek, a szükséges feszültségfokozatokkal együtt (pl. ± 2 × 2,5%).
• Hűtési módszerek megjelölései:
  • ONAN (Oil Natural Air Natural): Passzív hűtés természetes olajkonvekció és légáramlás segítségével.
  • ONAF (Oil Natural Air Forced): Elektromos ventilátorok felszerelése a hűtőteljesítmény növelése érdekében a csúcsterhelés idején.
• Vektorcsoport-konfiguráció: A belső fázisviszonyok összehangolása (pl., Dyn11 a semleges terhelést lehetővé tevő szabványos elosztóhálózatok esetében; YNd11 (átviteli szintű alállomás-feszültségnövelő rendszerek esetében).
• Alapszintű szigetelés (BIL): A csúcsimpulzus-feszültségnek való ellenállóképesség, amely védi a transzformátor tekercseit a légköri villámcsapásoktól és a belső kapcsolási túlfeszültségektől.
• A telepítési környezetre vonatkozó korlátozások: A kültéri terep jellemzőinek, a part menti korróziós osztályok (C4/C5 tengeri minőségű festékcsaládok), a szeizmikus zónák, valamint a környezeti hőmérsékleti szélsőértékek meghatározása.

9. Miért érdemes az EverNew Transformer-t választani mérnöki partnerként?

Mint vezető teljesítménytranszformátor-beszállító Kínában és a globális piac egyik meghatározó szereplője, EverNew transzformátor Prémium minőségű, közüzemi szintű elektromos berendezéseket gyártunk, amelyeket úgy terveztek, hogy a világ legigényesebb hálózati körülményei között is kiválóan teljesítsenek. Kiterjedt, a legmodernebb technológiával felszerelt gyártóüzemeinkben a fejlett gyártási technológiát szigorú minőség-ellenőrzési rendszerekkel ötvözzük.

• Széles termékválaszték: Nagy teljesítményű erőátalakítók tervezésére és gyártására képes akár 500 kV valamint bármilyen hálózati elrendezéshez igazított elosztási megoldások.
• Átfogó projektportfólió: Bevált tapasztalatok a nagy teljesítményű, közüzemi méretű elosztóvezetékek, a nehézipari alállomások, valamint az észak-amerikai szabványnak megfelelő, talapzatra szerelt rendszerek kivitelezésében.
• Teljes körű megfelelési architektúra: Teljes mértékű műszaki összehangolás a következőkkel: IEC 60076, IEEE/ANSI C57, ABNT NBR, valamint egyéb nemzetközi energiaszabályozó szervezetek.
• Globális exporttevékenység: Megbízható energiaipari infrastruktúra-létesítmények gyors szállítása EPC-vállalkozók, közüzemi szolgáltatók és ipari forgalmazók számára Európában, Észak-Amerikában, Dél-Amerikában, Afrikában és Ázsiában.
• Személyre szabott mérnöki szolgáltatások: Egy adott célra szabott hurok-táplálási konfigurációktól kezdve padra szerelhető transzformátorok forgalmazója A hálózattól kezdve a rendkívül speciális, zord tengeri környezetekhez tervezett korrózióálló bevonatokig – saját mérnöki csapatunk teljes körű OEM/ODM tervezési szolgáltatást nyújt.
