150 kva three Phase Pad Mounted Transformer

Transformateur triphasé sur socle 150 kva

Tension primaire : 6,3KV/7,2KV/11KV/13,2KV/13,8KV/34,5KV ou autres
Tension secondaire : 0,12KV-0,6KV ou autres
TYPE DE CONNEXION : Dyn11/YNyn0 ou autres
Normes : ANSI/IEEE, CSA/CAN, DOE
Puissance nominale : 150 KVA
Certificat : UL, cUL, CSA, SGS

Le transformateur 150 KVA est un transformateur triphasé, monté sur socle, largement utilisé dans les installations électriques pour les services publics industriels, commerciaux et ruraux en Amérique du Nord et du Sud. Evernew Transformers fabrique ces produits conformément aux normes internationales telles que ANSI, CSA, DOE, NEMA et IEEE, et détient des certifications telles que UL, cUL et CSA. L'expérience de fabrication d'Evernew remonte à 1992, sur les marchés des États-Unis, de l'Australie, du Mexique et d'autres pays, garantissant des produits de haute qualité et conformes pour les clients du monde entier.

Envoyer une demande de renseignements

Description
Avis (0)

Caractéristiques standard du transformateur 150 KVA

Quatre crochets de levage
Compartiment à bornes boulonné avec seuil avant amovible
Portes d'armoire à charnières et à abattant
Verrouillage de la porte en trois points avec poignée cadenassée à boulons à tête pentagonale interverrouillés ; les boulons à tête pentagonale doivent être enlevés pour ouvrir la porte HV
Plaques de mise à la terre (une pour la HT, une pour la BT)
Barrière de compartiment haute/basse tension en acier
Plaque signalétique

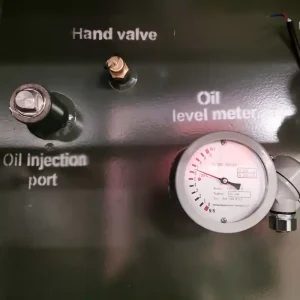

Bouchon de remplissage et dispositif de décompression à déclenchement automatique
Changeur de prise à vide à commande externe
Vanne de vidange et dispositif d'échantillonnage

Cliquez sur moi !

Evernew propose une gamme complète de transformateurs de distribution triphasés sur socle 150 KVA remplis de liquide et conformes aux normes ANSI/IEEE. Nos transformateurs commerciaux triphasés fermés montés sur socle supportent des niveaux de tension allant jusqu'à 34,5 kV et des capacités de puissance nominale allant jusqu'à 20 000 kVA (ONAN). Conçus pour être installés à l'extérieur sur des socles en béton, ils sont idéaux pour la distribution électrique souterraine dans les applications commerciales, industrielles et institutionnelles.

Avec plus de 30 ans d'expérience en matière de conception et de fabrication, Evernew s'engage à fournir des solutions efficaces et fiables en matière d'énergie. Nos transformateurs associent des matériaux de haute qualité à des systèmes de conception technique avancés pour garantir des performances et une durée de vie supérieures. Nous proposons également des services de personnalisation rapide pour répondre aux besoins et exigences spécifiques des clients. Grâce à l'innovation et à une conception soignée, nos transformateurs fonctionnent bien dans une variété d'environnements complexes, offrant des années de service très fiable.

En savoir plus sur le transformateur de capacité : Transformateur sur socle 500 Kva

Transformateur 150 KVA Essai principal en usine

Chaque transformateur triphasé 150 KVA sur socle fabriqué par Evernew subit une série de tests rigoureux avant de quitter l'usine. Ces tests complets sont conçus pour vérifier que le transformateur répond à toutes les spécifications techniques et aux normes industrielles. Nos procédures de test garantissent que chaque transformateur répond non seulement aux critères de qualité les plus élevés, mais qu'il offre également des performances fiables et une stabilité opérationnelle. En effectuant ces évaluations méticuleuses, Evernew garantit que ses transformateurs sont à la fois fiables et efficaces, qu'ils fournissent un service durable et qu'ils maintiennent des performances élevées tout au long de leur cycle de vie.Voici quelques-uns des éléments de test réguliers pour les transformateurs 150 KVA :

Test d'élévation de la température: Mesure l'augmentation de la température du transformateur dans des conditions de pleine charge pour s'assurer qu'il fonctionne dans des limites acceptables.
Test de résistance d'isolation: Évalue la résistance d'isolement des enroulements et autres composants pour s'assurer qu'ils sont correctement isolés.
Test du facteur de puissance: Évalue le facteur de puissance de l'isolation du transformateur pour déterminer son état.
Test de fonctionnement du disjoncteur: Vérifie le fonctionnement et la synchronisation des disjoncteurs utilisés avec le transformateur.
Test d'impédance en court-circuit: Détermine l'impédance du transformateur dans des conditions de court-circuit afin de vérifier ses performances et sa stabilité.
Test du taux de rotation du transformateur: Vérifie le rapport des tours de chaque enroulement pour s'assurer qu'il correspond aux spécifications de conception.
Test de décharge partielle: Détecte et mesure l'activité des décharges partielles dans le système d'isolation du transformateur, ce qui peut indiquer des problèmes d'isolation potentiels.
Test d'imagerie thermique: L'imagerie thermique permet de détecter les points chauds et d'assurer une répartition uniforme de la température.
Analyse de la réponse en fréquence par balayage: Mesure la réponse en fréquence du transformateur afin de détecter tout problème mécanique ou électrique.
Essai de réactance dynamique: Évalue la réponse dynamique du transformateur à des conditions de charge variables.
Test du facteur de puissance de l'isolation: Mesure le facteur de puissance du système d'isolation à différents niveaux de tension pour vérifier s'il y a détérioration.
Essais de corrosion: Évalue la corrosion potentielle des composants du transformateur, en particulier dans les environnements difficiles.
Mesure de la capacité: Mesure la capacité des enroulements du transformateur pour s'assurer qu'ils sont conformes aux spécifications de conception.
Test de la résistance de mise à la terre du neutre: Vérifie la résistance et la performance des résistances de mise à la terre du neutre utilisées dans le système de transformation.
Essai fonctionnel du changeur de prise de charge (LTC): Évalue les performances opérationnelles et la précision du changeur de prise de charge.
Test du facteur de puissance des bagues: Mesure le facteur de puissance des traversées de transformateurs pour s'assurer de leur bon état.
Mesure de la densité du flux magnétique: Évalue la densité du flux magnétique dans le noyau afin d'en assurer le bon fonctionnement.
Analyse de la réponse en fréquence: Analyse la réponse du transformateur à différentes fréquences pour identifier les problèmes potentiels.
Test d'humidité et de résistance de l'isolation: Mesure l'impact de l'humidité sur la résistance et la performance de l'isolation.
Analyse des vibrations: Surveille les vibrations pour détecter tout problème mécanique ou déséquilibre dans le transformateur.

Contactez Evernew Transformer pour plus d'informations sur les tests de transformateurs.

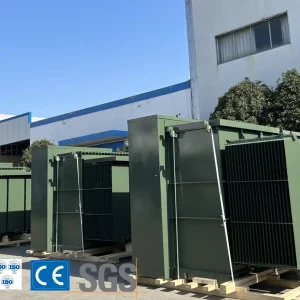

Produit fini du transformateur 150 KVA

Chaque année, nous livrons à de nombreux clients internationaux des transformateurs sur socle triphasés de 150 KVA de différents niveaux de tension.

Transformateur 150 KVA Données techniques

En règle générale, les dimensions et le poids d'un transformateur triphasé de banc de 150 KVA 12,47/0,415 KV sont les suivants : dimensions de 1510 mm de large, 980 mm de profondeur, 1530 mm de haut, et poids de 989 kg (sans l'huile du transformateur). Conçus pour offrir des performances fiables dans les applications industrielles, commerciales et rurales, les transformateurs de 150 KVA sont conformes aux normes internationales rigoureuses telles que ANSI, CSA, DOE, NEMA et IEEE. Ils sont équipés d'une huile de transformateur respectueuse de l'environnement et peuvent être installés dans diverses conditions environnementales.

Données tactiques pour un transformateur triphasé monté sur socle
Puissance nominale (KVA)	Perte (W)		Dimension (mm)			Poids (kg)
Puissance nominale (KVA)	Perte à vide (W)	Perte en charge (W)	W	D	H	Poids (kg)
75KVA	180	1250	1390	910	1430	645
150KVA	280	2200	1510	980	1530	989
300KVA	480	3650	1660	1080	1680	1415
500KVA	680	5100	1810	1160	1790	1905
750KVA	980	7500	2030	1300	2030	2755
1000KVA	1150	10300	1651	1549	1854	3235
1500KVA	1640	14500	2210	1470	2150	5835
2000KVA	2160	20645	2380	1600	2220	6430
2500KVA	2680	27786	3070	1650	2330	8865
3000KVA	3300	30300	3260	1850	2460	11300
3750KVA	4125	37875	4080	2060	2680	14400
