33/11 kV:n tehomuuntaja: Kattava opas sähköasemien ja teollisuuden sovelluksiin (2026)
Kestävän mallin valitseminen 33/11 kV:n tehomuuntaja on yksi pääomaintensiivisimmistä ja riskialtteimmista päätöksistä, joita sähköinsinööri tai globaalin hankinnan johtaja joutuu tekemään. Se toimii kriittisenä linkkinä alueellisten suurjännitteisten siirtoverkkojen ja paikallisten keskijännitteisten jakelujärjestelmien välillä, ja 33/11 kV:n muuntaja (jota on haettu maailmanlaajuisesti myös hakusanoilla ”33 kV – 11 kV -muuntaja” tai ”33 11 kV -muuntaja”) on pystyttävä ylläpitämään 100%-käyttöaikaa vaativissa kuormitusolosuhteissa.
Riippumatta siitä, suunnitteletko budjettia mittavalle alueelliselle sähköaseman muuntaja kalustoa tai arvioitaessa teollisuuskäyttöön tarkoitettu muuntaja Etäkäyttöisen jalostuslaitoksen kannalta on ratkaisevan tärkeää erottaa olennaiset asiat markkinoinnin yleisluontoisesta hölynpölystä.
Huippuluokan yleiskäyttöisenä voimamuuntajatehdas, olemme laatineet tämän vuoden 2026 teknisen oppaan, jossa analysoidaan tarkat suunnittelumittarit, lämpökäyttäytyminen ja standardien noudattamista koskevat puitteet, joita tarvitaan tulevan projektinne optimoimiseksi muuntajan tarjous.
1. Mikä on 33/11 kV:n tehomuuntaja? (Engineering Reality)

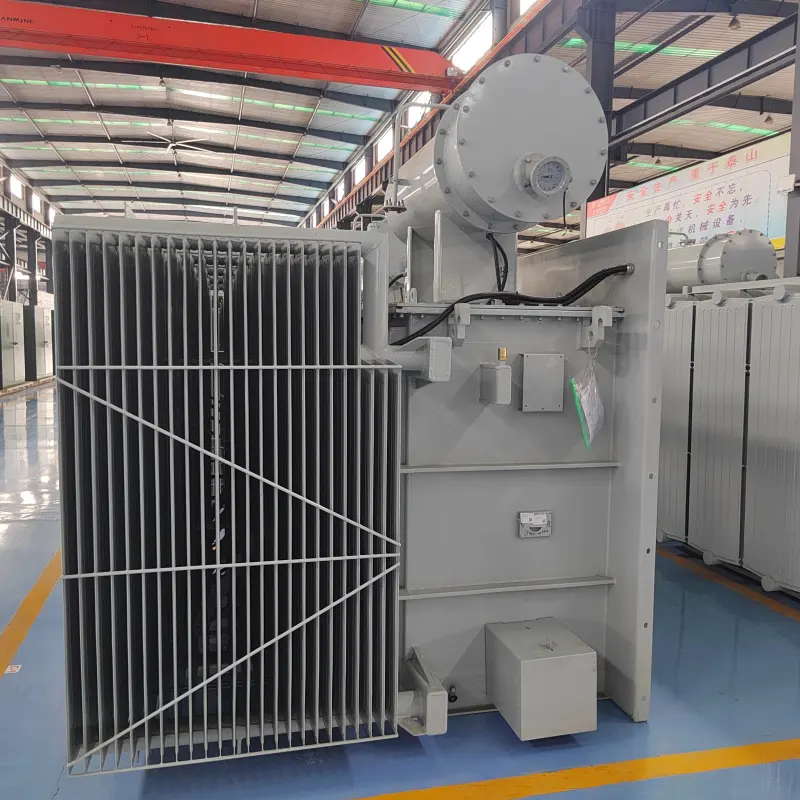

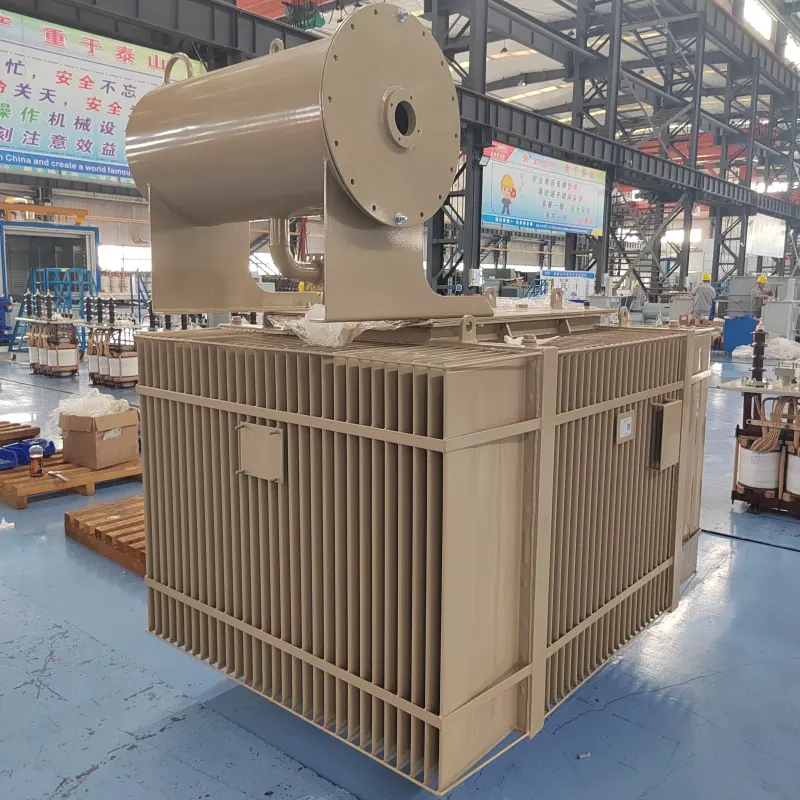

Teknisesti katsoen a 33/11 kV:n tehomuuntaja on öljykylpyinen, kolmivaiheinen muuntaja Suunniteltu toteuttamaan jännitevektoreiden saumaton alennus 33 kV:n nimellisjännitteisestä pääverkosta 11 kV:n jakelukiskoon.
33 kV:n ensisijainen siirtojohto
Korkeatyhjiööljysäiliö / kuparikäämit
11 kV:n toissijaisen jakelun virtakisko

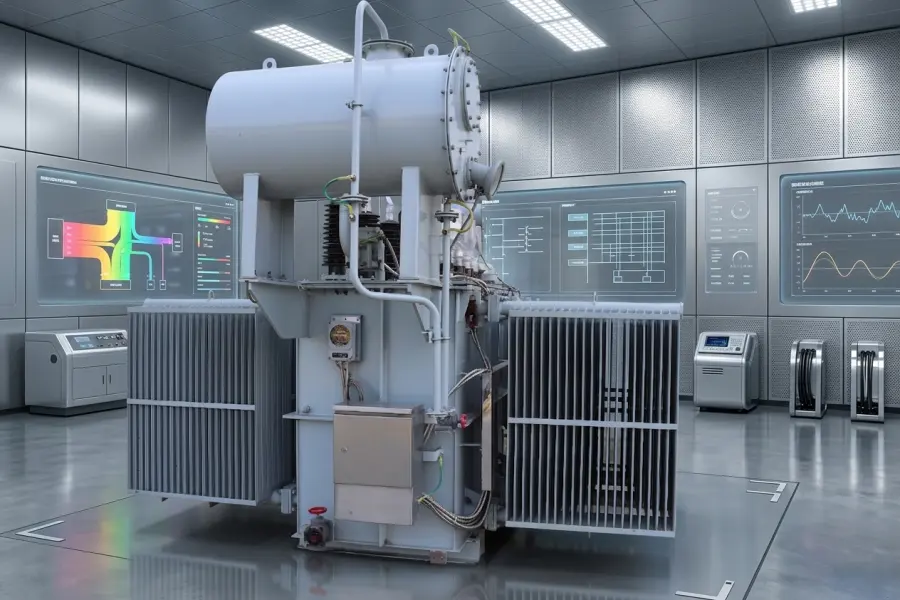

Toisin kuin kevyen käytön kaupalliset laitteet, todellinen yleismuuntaja tai raskas sähköaseman muuntaja on suunniteltu kestämään jatkuvaa lämpölaajenemista, magneettivuon äkillisiä vaihteluita ja ankaria ympäristöolosuhteita. Käyttämällä ytimessä korkean permeabiliteetin omaavaa, laserilla kaiverrettua rakeisuussuuntautunutta piiterästä (CRGO) ja yhdistämällä sen korkealaatuiseen kuparikäämitteinen muuntaja arkkitehtuuri, moderni korkeatehoinen muuntaja vähentää merkittävästi sekä tyhjäkäynnin ydinmenetyksiä (P0) että kuormituksen aiheuttamia kuparimenetyksiä (Pk), mikä alentaa kokonaisomistuskustannuksia (TCO) 40 vuoden käyttöiän aikana.
2. Vakioluokitukset, kapasiteetin skaalaus ja tekniset tiedot
Kansainvälisissä B2B-tarjouskilpailuissa tarkka kapasiteetin luokittelu määrää, miten liikenteen tarkoitus tulkitaan. Google ja maailmanlaajuiset sähköyhtiöiden hallitukset asettavat etusijalle jäsennellyt parametriset tiedot. Alla on lopulliset luokitukset 33kV tehomuuntaja tai 11kV jakelumuuntaja, jotka on suoraan sidottu niiden erityisalaan kuuluvaan tekniseen käyttöönottoon.
33/11 kV:n muuntajien kapasiteetti- ja parametrimatriisi
| Kapasiteetti (MVA) | Vektoriryhmän nimitys | Jäähdytysmekaniikka | Impedanssijännite (Uk %) | Pääasialliset käyttökohteet ja kohdeympäristöt |
|---|---|---|---|---|
| 5 MVA | Dyn11 / Ynd11 | ONAN | 6,0% – 7,5% | Teollisuuden tehomuuntaja raskaalle teollisuudelle, sementtitehtaille ja syvälle kaivosmuuntaja asetukset. |
| 10 MVA | Ynd11 | ONAN / ONAF | 7,5% – 8,5% | Standardoitu kaupunki/maaseutu sähköaseman muuntaja verkostot ja syvälliset verkoston laajennukset. |
| 20 MVA | Ynd11 | ONAN / ONAF | 8,5% – 9,5% | Omistettu aurinkovoimalan muuntaja verkot ja alueelliset vihreän energian keräysverkostot. |
| 25 MVA | Ynd11 | ONAN / ONAF | 9.0% – 10.0% | Raskaan teollisuuden keskittymät, valtavat datakeskukset ja usean megawatin uusiutuvan energian muuntaja solmut. |
| 40 MVA | Ynd11 | ONAF | 10.0% – 11.5% | Ydin verkkoaseman muuntaja solmut ja laajat sähköjakeluverkot. |
| 63 MVA | Ynd11 | ONAF / OFAF | 11.5% – 12.5% | Tärkeimmät irtotavaran siirtoterminaalit, suuret sulattamot ja alueelliset siirto- ja jakelumuuntaja risteykset. |
3. Sovellustilanteet, joissa vaaditaan erittäin korkeaa suorituskykyä: tilanteet, joissa suorituskyky on ehdoton vaatimus
Yleinen 33 kV:n sähkömuuntaja epäonnistuu, jos se ei sovi käyttöympäristöönsä. Todellinen tekninen räätälöinti ottaa huomioon paikalliset ympäristötekijät:
Sähkölaitosten ja verkkojen sähköasemat
Toimii raskaassa käytössä sähköaseman muuntaja, näissä laitteissa on edistykselliset kuormituskäyttöiset jännitteensäätökytkimet (OLTC), jotka tasoittavat automaattisesti primaarijännitteen voimakkaita heilahteluja nopeasti kasvavilla kaupunkialueilla ympäri Afrikka (Nigeria, Kenia) ja Lähi-itä (Saudi-Arabia, Arabiemiirikunnat).
Aurinko-, tuuli- ja mikrosähköverkon infrastruktuuri
Erikoistuneena aurinkovoimalan muuntaja tai uusiutuvan energian muuntaja, laitteessa on käytetty käämittöjen välistä sähköstaattista suojaustekniikkaa, jolla lievennetään suuritehoisten aurinkosähköinvertterien aiheuttamia harmonisia vääristymiä ja varmistetaan täydellinen yhteensopivuus verkkomääräysten kanssa.
Vaativat teollisuus- ja kaivostoiminnot
Käytössä erittäin kestävänä kaivosmuuntaja tai raskaan teollisuuden laitoksessa käytettävänä rakenteellisena säiliönä, jossa on vahvistetut mekaaniset tukirakenteet, jotta se kestää jatkuvia maanjäristysvärähtelyjä, suuria määriä ilmassa leijuvia hiukkasia sekä erittäin syövyttäviä ympäristöolosuhteita, joita esiintyy yleisesti Kaakkois-Aasia (Indonesia, Filippiinit) ja Etelä-Amerikka.
Lue lisää：33/0,48KV 5000 KVA öljyn upotettu muuntamo muuntaja
4. Tekninen vianmääritys: ONAN vs. ONAF Thermal Dynamics
Lämmönpoistokertoimien ymmärtäminen estää suoraan käämien eristyksen ennenaikaisen heikkenemisen.
6 °C:n sääntö: Jokaista 6 °C:n ylitystä kohti käämityksen eristyksen suurimman sallitun lämpötilan nousurajan yläpuolella (tyypillisesti 65 °C, kun IEC 60076), muuntajan käyttöikä lyhenee täsmälleen puoleen.
Luonnollinen konvektio
Automaattiset tuulettimet käynnistyvät
- ONAN (Oil Natural Air Natural): :n ensisijainen toimintatila on öljyyn upotettu muuntaja. Ydin ja kela lämmittävät mineraaliöljyä, mikä saa aikaan luonnollisen termosifonikierron puristetusta teräksestä valmistettujen lämpöpaneelien läpi. Lämpö haihtuu luonnollisten ilmanvirtausten mukana. Järjestelmä on äänetön, passiivinen ja vaatii vain vähän huoltoa.
- ONAF (Oil Natural Air Forced): Kun automaattiset lämpötilansäätimet havaitsevat käämien lämpötilan nousevan ennalta asetettuun kynnykseen (esim. 75 °C), paneeliin asennetut tuulettimet käynnistyvät. Tämä jäähdytinelementtien läpi kulkeva pakotettu ilmavirta alentaa lämpövastusta välittömästi, mikä mahdollistaa huomattavan kapasiteetin kasvun. Kaksivaiheisella nimellisteholla (esim. 15/20 MVA tai 30/40 MVA) suunniteltu muuntaja lisää jatkuvaa tehonläpimenoaan turvallisesti jopa 33%:hen ilman, että sisäistä selluloosaeristepaperia rasitetaan liikaa.
Lue lisää：6000 KVA:n 33/11 kV:n kolmivaiheinen sähköasemamuuntaja sähkönjakeluun
5. 33/11 kV:n muuntajien hinnoittelutekijät: kaupallisen hankinnan logiikka
Kun hankitaan tuotteita kansainväliseltä 33/11 kV:n muuntajien valmistaja, erittelemällä muuntajan tarjous Tämä edellyttää sen ymmärtämistä, mitkä tekijät vaikuttavat kiinteistön kustannuskäyrään. Vältä sokeaa tarjousten tekemistä keskittymällä näihin neljään kaupalliseen muuttujaan:
- Materiaalien hintaero (kupari vs. alumiini): Todellinen ammattikäyttöön tarkoitettu laite vaatii täyden kuparikäämitteinen muuntaja suunnittelu. Vaikka alumiinikäämit ovat hankintakustannuksiltaan edullisempia, kupari tarjoaa huomattavasti paremman oikosulkulujuuden ja huomattavasti pienemmät sähköhäviöt. Pitkällä aikavälillä saavutettavat tehokkuussäästöt kattavat helposti alkuinvestoinnin korkeammat kustannukset.
- Jännitteensäätötekniikka (OLTC vs. OCTC): Kuormituskäyttöinen kytkin (OLTC) mahdollistaa reaaliaikaisen automaattisen kytkennän täyskuormitustilanteissa lähtöjännitteiden vakauttamiseksi, jolloin perusarvoon lisätään noin 15%–25% muuntajan hinta verrattuna piirin ulkopuoliseen jännitteenvaihtimeen (OCTC).
- Testauksen tarkkuus ja validointi: Hankinta IEC-standardin mukaisia tehomuuntajia valmistava yritys tarkoittaa pakollisten testien budjetointia. Standardi rutiinitestit sisältyvät perushintaan, mutta vaativat paikallisia todistajia äärimmäisissä tyyppitestit (kuten täydellinen salamapulssin validointi) tai erikoistunut oikosulkukestävyys testaus vaikuttaa tuotantotekniikan budjettiin.
- Globaali logistiikan toteutus: 50 tonnin painoisen sähköaseman laitteiston kuljetus vaativissa logistiikkatoimituksissa eri puolille maailmaa edellyttää tarkkoja Incoterm-määritelmiä. Varmista, että muuntajatoimittaja EPC-hankkeisiin pystyy laskemaan tarkasti raskaiden lastien merirahtikustannukset ja hydraulisten moniakselisten perävaunujen reitityksen sekä toimittamaan läpinäkyvät CIF- tai DAP-ehdot suoraan kohteeseen.
6. Kansainvälisten vaatimusten noudattaminen ja tehtaan testausmenettely
Sähköverkon laitteistojen tinkimätön turvallisuus perustuu kansainvälisten teknisten viitekehysten tiukkaan noudattamiseen:
IEC 60076 -standardin perusrakenne
Jokainen premium-jäsenyys öljyyn upotettu muuntaja Tier-1-tuotantohallista poistuvan on täytettävä tiukat kriteerit, jotka on määritelty IEC 60076 -muuntaja standardien perhe, tarkemmin sanottuna:
- IEC 60076-1: Yleiset toimintaa ja rakennetta koskevat säännökset.
- IEC 60076-2: Lämpötilan nousun raja-arvojen tarkistus (öljyn lämpötila 60 °C / käämityksen lämpötila 65 °C).
- IEC 60076-3: Dielektrisen eristyksen tasot ja eristysetäisyystestit.
- IEC 60076-5: Mekaaninen kyky kestää oikosulkuvoimia.
Kattava testausohjelma

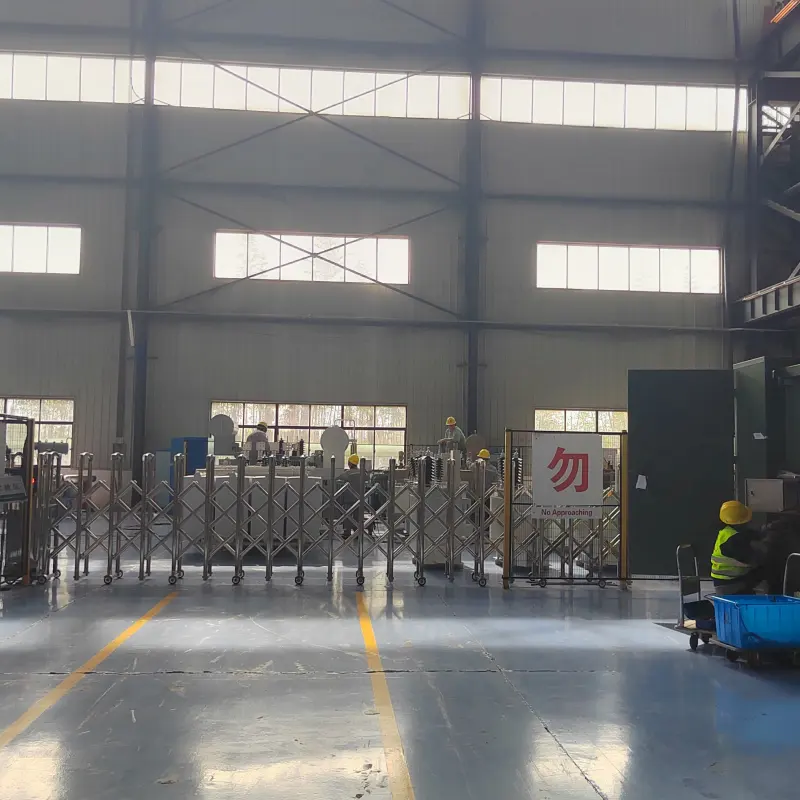

Ennen kuin laite hyväksytään ulkomaille lähetettäväksi, sen on läpäistävä tiukka tarkastusprosessi suurjännitetestaushallissa:
Vastus / Suhde / Eristys
Impulssi / Lämpötilan nousu
Oikosulku ja ylikuormitus
7. Huipputason kiinalaisen muuntajavalmistajan valinta
Kun valitset kansainvälisen muuntajavalmistaja Kiinassa, keskittyvät vahvasti todellisiin tehdasmittareihin ja raskaan teollisuuden infrastruktuuriin sen sijaan, että luottaisivat paperinohuisiin kauppatodistuksiin:
- Tehdasrakennusten pinta-ala ja laajennettavuus: Huippuluokan voimamuuntajatehdas niiden tulisi olla valtavan teollisen mittakaavan yrityksiä. Etsi valmistajia, joilla on laajat ja nykyaikaiset tuotantotilat (kuten 500–900 eekkerin laajuiset laitokset), jotka on varustettu pölyttömillä, ilmastoiduilla käämityspuhdastiloilla sisäisen eristyksen saastumisen estämiseksi.
- Kehittynyt testausinfrastruktuuri: Tehtaan on ylläpidettävä itsenäistä, huipputeknologiaa edustavaa suurjännitetestauslaboratoriota, jossa voidaan suorittaa täysimpulssi-, osapurkaus- (PD) ja akustisen resonanssin testit omissa tiloissa.
- EPC-integraatioekosysteemi: Huipputason toimittajat eivät pelkästään valmista laitteita, vaan tarjoavat kattavan teknisen integroinnin. Kumppanisi on oltava vakiintunut muuntajatoimittaja EPC-hankkeisiin, joka pystyy toimittamaan sopivat kytkinlaitteet, räätälöidyt ulkokotelot, paikallista asennustukea kentällä sekä kattavan teknisen dokumentaation.
Miksi valita Evernew Transformer?
Kiinan Jiangsussa toimivana, erittäin erikoistuneena ja sähkölaitosten vaatimukset täyttävien muuntajien valmistajana, Evernew muuntaja tarjoaa räätälöityjä sähköratkaisuja jopa 500 kV:n jännitteelle. Laajan ja edistyksellisen tuotantolaitoksemme avulla suunnittelutiimimme valmistavat korkealaatuisia ja erittäin tehokkaita laitteita, jotka on räätälöity kansainvälisten standardien mukaisesti.
Tekninen tarjontaamme kattaa räätälöidyt IEC 60076 sekä ANSI-standardin mukaiset sähköasemaratkaisut, jotka tarjoavat luotettavia ja nopeasti toimitettavia tuotteita maailmanlaajuisille urakoitsijoille, sähköyhtiöille ja raskaalle teollisuudelle eri puolilla Lähi-itä, Afrikka, Kaakkois-Aasia ja Etelä-Amerikka.
