A 150-kVA-Transformator ist ein häufig verwendeter Verteiltransformator für Gewerbegebäude, Industrieanlagen, ländliche Stromverteilungsnetze, Projekte im Bereich erneuerbarer Energien und Versorgungsnetze. Mit einer Nennleistung von 150 kVA kann dieser Transformator in verschiedenen Ausführungen ausgelegt werden, darunter Öltransformatoren, Trockentransformatoren, bodengestützte Transformatoren und mastmontierte Transformatoren.
Die Auswahl des richtigen 150-kVA-Transformators hängt von der Primär- und Sekundärspannung, der Phasenanzahl, der Frequenz, der Aufstellungsumgebung, der Kühlungsart, den geltenden Normen und dem erforderlichen Wirkungsgrad ab.
EverNew Transformer ist ein in China ansässiger Transformatorenhersteller und -lieferant mit mehr als 30 Jahren Erfahrung in der Transformatorenfertigung. Wir bieten maßgeschneiderte 150-kVA-Transformatoren für verschiedene Spannungsebenen, Einbaubedingungen und internationale Normen an.
Was ist ein 150-kVA-Transformator?
Ein 150-kVA-Transformator ist ein Transformator mit einer Nennscheinleistung von 150 Kilovoltampere (kVA).
Der Transformator überträgt elektrische Energie durch elektromagnetische Induktion zwischen zwei Spannungsebenen. Je nach Anwendungsfall kann ein 150-kVA-Transformator als Abwärtstransformator oder als Aufwärtstransformator eingesetzt werden.
Beispielsweise könnte eine typische Verteilungsanwendung Folgendes verwenden:
- Primärspannung: 11 kV
- Sekundärspannung: 0,4 kV
- Nennleistung: 150 kVA
- Frequenz: 50 Hz
- Kühlung: ONAN
- Phase: Dreiphasig
Diese Spezifikationen sind jedoch nicht fest vorgegeben. Ein 150-kVA-Transformator kann an verschiedene Spannungssysteme angepasst werden, wie beispielsweise 6 kV, 10 kV, 11 kV, 13,8 kV, 22 kV, 33 kV, 400 V, 415 V, 480 V und andere Spannungspegel angepasst werden.
150-kVA-Transformator-Typen
Es gibt verschiedene gängige Typen von 150-kVA-Transformatoren. Die beste Wahl hängt von der Installationsumgebung und dem Stromnetz ab.

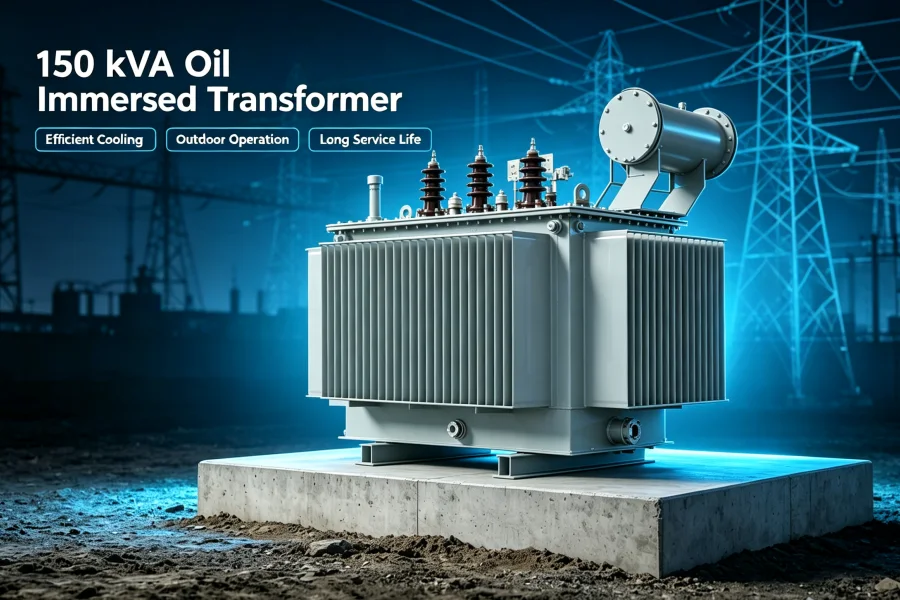

1. 150-kVA-Öltransformator
Ölgefüllte Transformatoren nutzen Transformatoröl zur Isolierung und Wärmeableitung. Sie finden breite Anwendung in Verteilungsnetzen der Energieversorger, in Industrieanlagen, in gewerblichen Stromnetzen und im Außenbereich.
Eine typische 150-kVA-Dreiphasen-Öltransformator kann eine Primärspannung von 11 kV und eine Sekundärspannung von 0,4 kV aufweisen. Die bestehende Produktreihe der 150-kVA-Öltransformatoren von EverNew unterstützt verschiedene Spannungsstufen, Anschlussgruppen, Anzapfbereiche und internationale Normen.
Zu den wichtigsten Vorteilen zählen:
- Effiziente Kühlung
- Zuverlässiger Betrieb im Freien
- Lange Lebensdauer
- Geeignet für Versorgungs- und Verteilungsnetze
- Wettbewerbsfähige Kosten für die Mittelspannungsverteilung

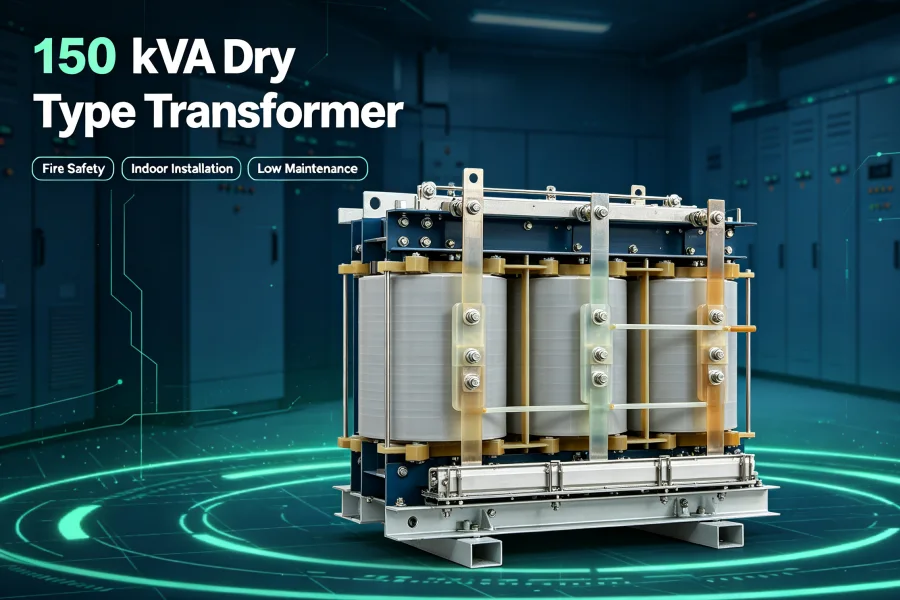

2. 150-kVA-Trockentransformator
Ein Trockentransformator kommt ohne flüssige Isolierung aus. Stattdessen werden die Wicklungen mit festen Isoliermaterialien isoliert.
Gießharztransformatoren sind eine gängige Art von Trockentransformatoren. Sie eignen sich für Anwendungen, bei denen Brandschutz, die Installation in Innenräumen, geringer Wartungsaufwand und Umweltschutz eine wichtige Rolle spielen.
EverNew produziert 150-kVA-Gießharztransformatoren, darunter Modelle, die für 10-kV-/0,4-kV-Systeme ausgelegt sind.
Zu den typischen Anwendungsbereichen gehören:
- Kommerzielle Gebäude
- Fabriken
- Krankenhäuser
- Datenzentren
- Einkaufszentren
- Industrieanlagen
- Innenraum-Schaltanlagen

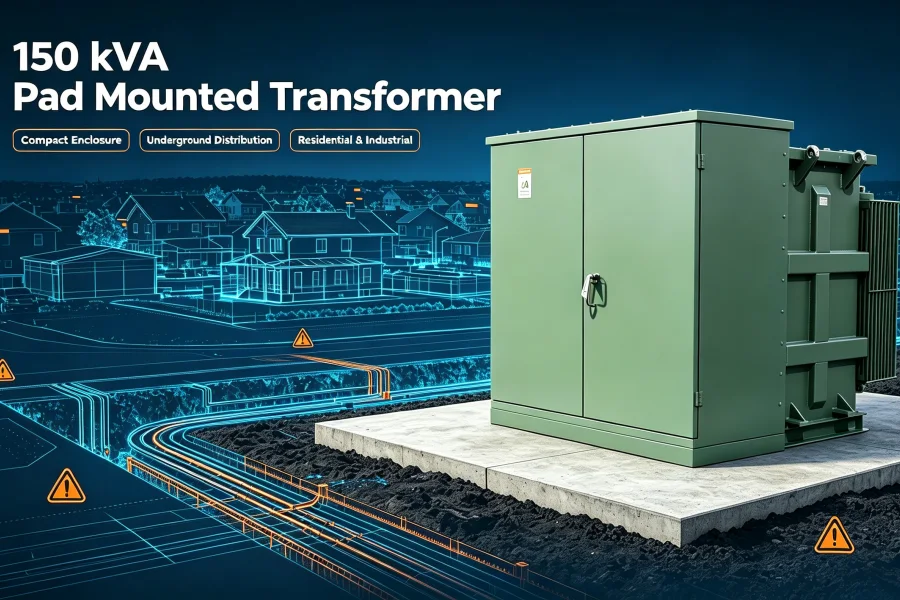

3. 150-kVA-Bodentransformator
Ein auf einem Fundament montierter Transformator wird auf einem Betonfundament installiert und verfügt in der Regel über ein manipulationssicheres Gehäuse.
Dreiphasige 150-kVA-Bodentransformatoren finden in nord- und südamerikanischen Verteilungsnetzen breite Anwendung. Die Transformatoren von EverNew 150-kVA-Bodentransformator Die Produktreihe kann je nach Projektanforderungen an Primärspannungen wie 6,3 kV, 7,2 kV, 11 kV, 13,2 kV, 13,8 kV und 34,5 kV angepasst werden.
Zu den gängigen Anwendungsbereichen gehören:
- Wohnbauprojekte
- Gewerbeimmobilien
- Gewerbegebiete
- Versorgungsunternehmen im ländlichen Raum
- Projekte im Bereich erneuerbare Energien
- Unterirdische Verteilungsnetze

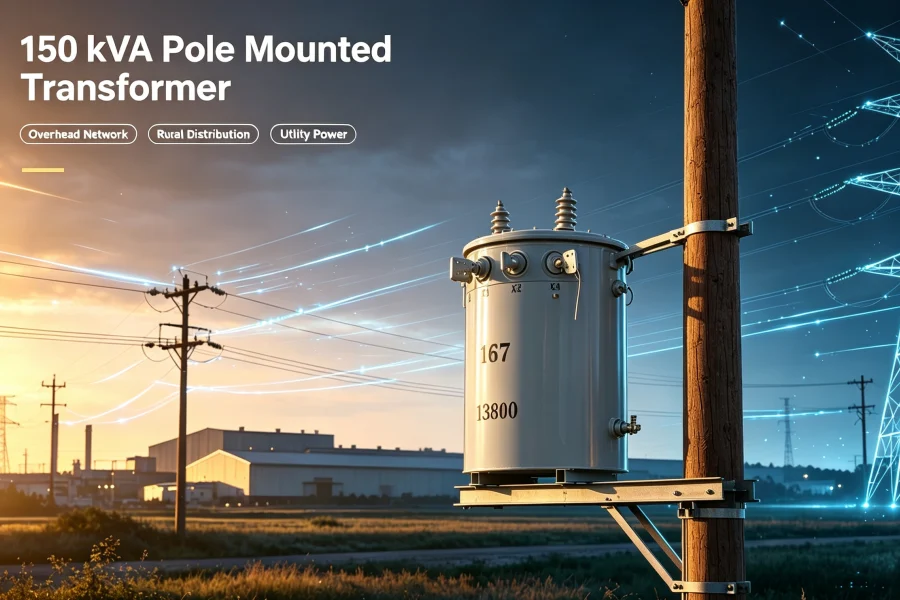

4. 150-kVA-Masttransformator
Masttransformatoren werden an Strommasten installiert und kommen üblicherweise in Freileitungsnetzen zum Einsatz.
EverNew bietet 150-kVA-Masttransformatoren für verschiedene Spannungskonfigurationen. Zu den typischen Anwendungsbereichen zählen die Verteilung in ländlichen Gebieten, öffentliche Versorgungsunternehmen, Gewerbegebiete sowie nordamerikanische Verteilungsnetze.
Technische Daten des 150-kVA-Transformators
Die technischen Daten eines 150-kVA-Transformators hängen vom jeweiligen Projekt ab. Nachfolgend finden Sie ein Beispiel für einen typischen dreiphasigen, ölgekühlten Verteiltransformator:
| Parameter | Typische Spezifikation |
|---|---|
| Nennkapazität | 150 kVA |
| Phase | Dreiphasig |
| Primäre Spannung | 11 kV |
| Sekundäre Spannung | 0,4 kV |
| Frequenz | 50/60 Hz |
| Kühlung | ONAN |
| Isolierung | Mineralöl |
| Vektor-Gruppe | Dyn11 / Yyn0 |
| Zapfbereich | ±2 × 2,51 TP3T |
| Material der Wicklung | Kupfer oder Aluminium |
| Standard | IEC / IEEE / ANSI oder Projektspezifikation |
Die konkrete Auslegung des Transformators sollte stets unter Berücksichtigung der elektrischen Anlage des Kunden und der geltenden Normen überprüft werden.
Beispielsweise sind auf der Seite zu den bestehenden 150-kVA-Dreiphasen-Öltransformatoren von EverNew folgende konfigurierbare Spezifikationen aufgeführt: 11 kV/0,4 kV, 50/60 Hz, ONAN-Kühlung, Dyn11/Yyn0/Yzn11 sowie einen Abgriffbereich von ±2 × 2,5% als konfigurierbare Spezifikationen auf.
Spannungsoptionen für 150-kVA-Transformatoren
Es gibt keine einheitliche Standardspannungskombination für jeden 150-kVA-Transformator.
Zu den gängigen Primärspannungsoptionen gehören:
- 4,16 kV
- 6 kV
- 6,6 kV
- 10 kV
- 11 kV
- 12,47 kV
- 13,2 kV
- 13,8 kV
- 22 kV
- 24,94 kV
- 33 kV
- 34,5 kV
Zu den gängigen Sekundärspannungsoptionen gehören:
- 110 V
- 120 V
- 208 V
- 220 V
- 230 V
- 380 V
- 400 V
- 415 V
- 440 V
- 480 V
Die richtige Spannungskombination sollte entsprechend dem örtlichen Versorgungsnetz und den Geräten des Kunden ausgewählt werden.
Wie viel kostet ein 150-kVA-Transformator?
Der Preis eines 150-kVA-Transformators variiert je nach Bauart und technischen Daten erheblich.
Zu den wichtigsten Faktoren, die den Preis beeinflussen, gehören:
- Typ des Transformators
- Primär- und Sekundärspannung
- Ölgekühlte oder trockene Bauweise
- Wicklungen aus Kupfer oder Aluminium
- Anforderungen an Effizienz und Verluste
- Geltende Normen
- Zubehör
- Anforderungen an das Gehäuse
- Prüfanforderungen
- Versandziel und Incoterms
Ein Standard-Verteiltransformator mit 150 kVA kostet in der Regel weniger als ein maßgeschneiderter Transformator, der für anspruchsvolle internationale Normen oder besondere Installationsbedingungen ausgelegt ist.
Für eine genaue Preis für einen 150-kVA-Transformator, sollten Käufer die erforderliche Spannung, Phase, Frequenz, den Transformatorentyp, die Normen und den Lieferort angeben.
Anwendungsbereiche für 150-kVA-Transformatoren
150-kVA-Transformatoren eignen sich für viele Anwendungen in der Mittel- und Niederspannungsverteilung.
Zu den typischen Anwendungsbereichen gehören:
Industrielle Anwendungen
Fabriken und Industrieanlagen nutzen 150-kVA-Transformatoren zur Versorgung von Produktionsanlagen, Motoren, Beleuchtungssystemen und elektrischen Hilfssystemen.
Kommerzielle Gebäude
Sie können in Büros, Einkaufszentren, Hotels, Lagerhallen und anderen gewerblichen Einrichtungen eingesetzt werden.
Stromverteilung in ländlichen Gebieten
Mastmontierte und ölgekühlte 150-kVA-Transformatoren werden häufig in ländlichen Verteilungsnetzen und in Versorgungsnetzen eingesetzt.
Erneuerbare Energie
150-kVA-Transformatoren lassen sich in Solarstromanlagen, Batterie-Energiespeichersysteme und andere dezentrale Energieprojekte integrieren.
Infrastruktur-Projekte
Sie können auch in Wasseraufbereitungsanlagen, Verkehrseinrichtungen, der Telekommunikationsinfrastruktur und bei Projekten der öffentlichen Versorgung eingesetzt werden.
150-kVA-Öltransformator im Vergleich zu einem Trockentransformator
Die Wahl zwischen ölgekühlten und trockengekühlten Modellen hängt hauptsächlich von den Aufstellungsbedingungen ab.
| Merkmal | Ölgekühlt | Trockener Typ |
|---|---|---|
| Kühlung | Transformatoröl | Luft |
| Typische Installation | Outdoor / Haushaltsbedarf | Innenbereich / gewerblich |
| Brandgefahr | Erfordert Maßnahmen zum Schutz vor Öl | Geringeres Brandrisiko |
| Wartung | Wartungsarbeiten im Zusammenhang mit Öl | Geringerer Flüssigkeitsverbrauch |
| Kosten | Im Allgemeinen kostengünstig | Im Allgemeinen höher |
| Häufige Anwendungsbereiche | Versorgungswesen, Industrie, ländlicher Raum | Gebäude, Fabriken, Innenraum-Schaltanlagen |
Für die Stromverteilung im Außenbereich kann ein Öltransformator die wirtschaftlichere Wahl sein. Bei Installationen im Innenbereich, bei denen Brandschutz und Umweltaspekte eine wichtige Rolle spielen, ist möglicherweise ein Trockentransformator vorzuziehen.
So wählen Sie den richtigen 150-kVA-Transformator aus
Vor dem Kauf eines 150-kVA-Transformators sollten Käufer die folgenden Angaben überprüfen:
1. Nennkapazität:
150 kVA
2. Primärspannung:
Zum Beispiel 11 kV, 13,8 kV oder 33 kV.
3. Sekundärspannung:
Zum Beispiel 400 V, 415 V oder 480 V.
4. Phase:
Einphasig oder dreiphasig.
5. Häufigkeit:
50 Hz oder 60 Hz.
6. Transformatorentyp:
Ölgekühlt, trocken, auf Sockel oder Mast montiert.
7. Vektorgruppe:
Zum Beispiel Dyn11 oder eine andere erforderliche Verbindungsgruppe.
8. Stufenschalter:
Feste Stufenschalter oder Laststufenschalter, je nach Anwendung.
9. Anwendbare Norm:
IEC, IEEE, ANSI, CSA, DOE oder andere projektspezifische Normen.
10. Installationsumgebung:
Installation in Innenräumen, im Freien, auf Masten, auf Fundamenten oder in Umspannwerken.
Durch die Angabe dieser Details kann der Transformatorhersteller die richtige Ausführung auswählen und ein genaues Angebot erstellen.
Hersteller von 150-kVA-Transformatoren in China
EverNew Transformer ist ein professionelles Chinesischer Transformatorenhersteller und -lieferant spezialisiert auf Verteiltransformatoren, Leistungstransformatoren, Trockentransformatoren, Öltransformatoren, Aufbautransformatoren, Masttransformatoren und maßgeschneiderte Transformatorlösungen.
Unser bestehendes Sortiment an 150-kVA-Transformatoren umfasst:
- 150-kVA-Ölgefüllte Verteiltransformatoren
- 150-kVA-Trockentransformatoren in Harzvergussausführung
- 150-kVA-Dreiphasen-Bodentransformatoren
- 150-kVA-Einphasen-Masttransformatoren
Unsere Produkte können hinsichtlich Spannung, Frequenz, Phase, Anschlussgruppe, Wirkungsgrad, Verlusten, Normen, Zubehör und Installationsanforderungen individuell angepasst werden. Auf den bestehenden EverNew-Produktseiten finden Sie Konfigurationen für IEC, ANSI, IEEE, CSA, DOE und andere internationale Marktanforderungen.
Häufig gestellte Fragen
Wozu dient ein 150-kVA-Transformator?
Ein 150-kVA-Transformator wird üblicherweise in gewerblichen, industriellen und ländlichen Versorgungsnetzen sowie in dezentralen Stromversorgungsanwendungen eingesetzt, bei denen eine Transformatorleistung von etwa 150 kVA erforderlich ist.
Ist ein 150-kVA-Transformator in einphasiger und dreiphasiger Ausführung erhältlich?
Ja. 150-kVA-Transformatoren können je nach Stromnetz als Einphasen- oder Dreiphasentransformatoren ausgelegt werden. EverNew bietet beide Ausführungen an.
Kann ein 150-kVA-Transformator individuell angepasst werden?
Ja. Primärspannung, Sekundärspannung, Frequenz, Vektorgruppe, Wicklungsmaterial, Kühlungsart, Gehäuse, Anzapfbereich und geltende Normen können entsprechend den Projektanforderungen angepasst werden.
Wie viel wiegt ein 150-kVA-Transformator?
Das Gewicht hängt vom Transformatorentyp und der Bauweise ab. So gibt EverNew beispielsweise in seinen veröffentlichten Daten für einen dreiphasigen, auf einem Sockel montierten 150-kVA-Transformator ein Gewicht von ca. 989 kg für eine Konfiguration mit 12,47/0,415 kV an, wobei das Transformatoröl nicht berücksichtigt ist.
Wie erhalte ich ein Angebot für einen 150-kVA-Transformator?
Teilen Sie dem Hersteller die erforderliche Leistung, die Primärspannung, die Sekundärspannung, die Phase, die Frequenz, den Transformatorentyp, die geltende Norm, die Stückzahl und den Lieferort mit. Der Hersteller kann Ihnen dann ein entsprechendes technisches Angebot und einen Kostenvoranschlag unterbreiten.
Schlussfolgerung
A 150-kVA-Transformator ist eine vielseitige Lösung für die Stromverteilung in Gewerbe, Industrie, Versorgungsunternehmen und ländlichen Gebieten. Für unterschiedliche Installationsumgebungen stehen Ausführungen als Ölbad-, Trocken-, bodengestützte und mastmontierte Anlagen zur Verfügung.
Bei der Auswahl des richtigen Transformators sollte man sich nicht allein auf die Leistung stützen. Auch Spannung, Phase, Frequenz, Wirkungsgrad, Verluste, Einbaubedingungen, Normen und Zubehör müssen berücksichtigt werden.
Als chinesischer Transformatorenhersteller bietet EverNew Transformer maßgeschneiderte 150-kVA-Transformatorlösungen für Kunden weltweit an. Wenden Sie sich an unser technisches Team, um Ihre Spannungsanforderungen, den Einsatzzweck, die geltenden Normen und den Lieferort zu besprechen.
