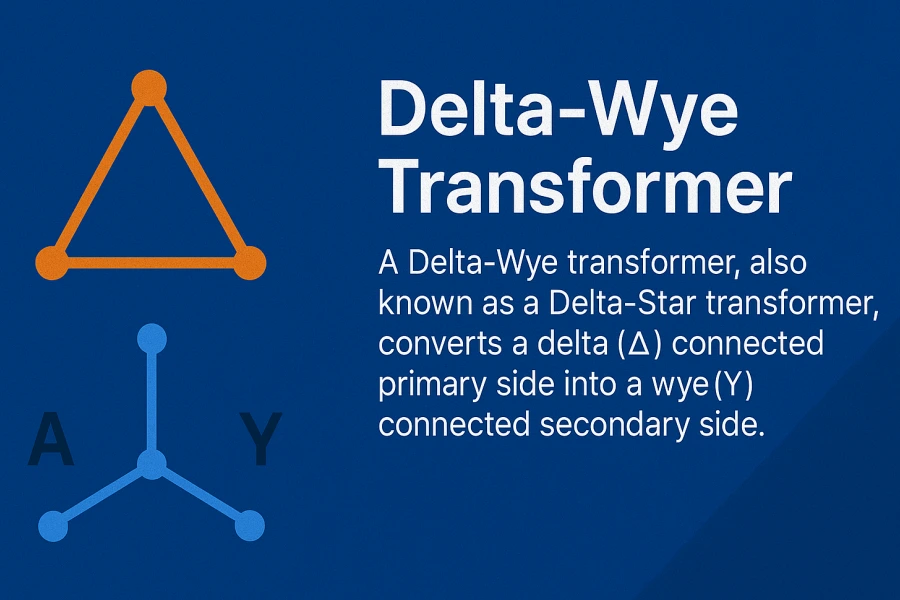

Delta-Wye transformer diagram showing primary delta and secondary wye connections for power systems.

Genellikle Δ-Y transformatörü olarak yazılan Delta-Wye transformatörü, üç fazlı güç sistemlerinde yaygın olarak kullanılan bir konfigürasyondur. Özellikle Kuzey Amerika, Avrupa ve diğer küresel pazarlardaki ticari ve endüstriyel şebekelerde üretim, iletim ve dağıtım seviyeleri arasında etkili voltaj dönüşümü sağlar. Bu kılavuz Delta-Wye transformatörlerin çalışma prensiplerini, yapısal tasarımını, teknik faydalarını, kullanım durumlarını ve temel seçim kriterlerini incelemektedir.

1. Delta-Wye Transformatörün Temel Kavramı

A Delta-Wye transformatör birincil sargının bir delta (Δ) konfigürasyonunda bağlandığı ve ikincil sargının bir wye (Y veya yıldız) konfigürasyonunda bağlandığı üç fazlı bir transformatördür. Bu tasarım, nötr bir nokta sağlama avantajı ile birlikte yüksek voltaj iletimini ve verimli düşük voltaj dağıtımını destekler.

Delta (Birincil Taraf):

  • Üç sargı, kapalı bir döngü (üçgen) oluşturmak üzere uç uca bağlanır.
  • Orta ve yüksek gerilim iletim şebekelerinde yaygındır.

Wye (İkincil Taraf):

  • Her sargının bir ucu ortak bir nötr noktaya bağlanır.
  • Hem hattan hatta hem de hattan nötre gerilim çıkışlarını etkinleştirir.
  • Düşük voltajlı güç dağıtımı için uygundur.

Daha Fazla BilgiYaygın Transformatör Sargı Bağlantıları ve Uygulamaları

2. Fonksiyonel Çalışma Prensibi

Birincil delta konfigürasyonu yüksek voltaj girişi alır ve ikincil wye düşürülmüş voltaj sağlar. Üçgen bağlantı dengesiz yükleri tolere eder ve birincil taraftaki toprak arızalarını izole eder. Wye tarafı, topraklı çalışmaya ve tek fazlı yüklerle uyumluluğa izin veren bir nötr sunar.

Önemli bir özellik, transformatörler paralel bağlandığında sistem senkronizasyonunu etkileyen birincil ve ikincil gerilimler arasındaki 30 derecelik faz kaymasıdır.

3. Delta-Wye Transformatörlerin Temel Avantajları

  • Gerilim Düşürme Özelliği: Yüksek iletim gerilimlerini (örn. 13.8kV, 34.5kV) standart dağıtım seviyelerine (örn. 400Y/230V veya 208Y/120V) verimli bir şekilde dönüştürür.
  • Nötr Kullanılabilirlik: Wye sekonder hem üç fazlı hem de tek fazlı yüklere bağlantıya izin verir.
  • Topraklama Esnekliği: Nötrü topraklayarak daha güvenli çalışmayı kolaylaştırır.
  • Harmonik Azaltma: Delta sargılar üçlü harmonikleri (3., 9., vb.) filtreler.
  • Dengesiz Yük Toleransı: Delta sargı, önemli gerilim bozulması olmadan yük dengesizliğini destekler.
  • Sistemler Arası İzolasyon: Primeri sekonderden elektriksel olarak ayırarak güvenliği artırır.

4. Ortak Uygulamalar

  • Yardımcı Trafo Merkezleri: Düşürücü transformatörler dağıtım trafo merkezlerinde.
  • Ticari Binalar: 208Y/120V veya 400Y/230V gerektiren ofis kompleksleri ve alışveriş merkezleri.
  • Endüstriyel Tesisler: Ağır makineleri sürmek ve yardımcı tek fazlı besleme sağlamak için.
  • Yenilenebilir Enerji: Rüzgar/güneş inverterleri ve yerel şebeke arasındaki arayüz.
  • Veri Merkezleri: BT yükleri için nötr erişim ile istikrarlı ve dengeli besleme.

5. Tipik Gerilim Konfigürasyonları

Birincil Gerilimİkincil GerilimKullanım Bölgesi
13,8 kV208Y/120 VKuzey Amerika
33 kV400Y/230 VAvrupa/Asya
11 kV380Y/220 VOrta Doğu/Latin Amerika
Delta-Wye transformer diagram with labeled delta and wye winding connections used in electrical power systems.

6. Seçim için Teknik Hususlar

Bir Delta-Wye transformatörü seçerken mühendisler şunları değerlendirmelidir:

  • Yük Profili: Toplam yükü, fazları ve tipi (rezistif, endüktif) belirleyin.
  • Birincil / İkincil Gerilim Değerleri: Yerel iletim ve dağıtım seviyeleri ile eşleştirin.
  • Kapasite (kVA veya MVA): Beklenen ve gelecekteki yükler için yeterli marj sağlayın.
  • Yalıtım Sınıfı: Termal gerekliliklerle uyumlu hale getirin (örn. Sınıf F, H).
  • Empedans ve Kısa Devre Gücü: Koruyucu cihazlar ile koordinasyon için.
  • Soğutma Yöntemi: Ortama bağlı olarak yağa daldırılmış (ONAN/ONAF) ve kuru tip.
  • Standart Uyumluluk: IEEE, IEC, ANSI veya UL standartlarına uygunluğu sağlayın.

7. Zorluklar ve Çözümler

  • Faz Kayması Etkisi: Çoklu transformatör sistemlerinde 30 derecelik faz farkı yönetilmelidir.
  • Nötr Topraklama: Koruma koordinasyonu için uygun topraklama şemaları gereklidir.
  • Harmonik Hassasiyet: Delta yardımcı olsa da, hassas kurulumlarda ek filtreler gerekebilir.

8. Sonuç

Delta-Wye transformatörler, yüksek gerilim iletimi ve düşük gerilim dağıtımı arasında çok yönlü ve güvenilir dönüşüm sağlayan modern güç sistemlerinin temel bileşenleridir. Dengeli tasarımları, topraklama desteği ve harmonik filtreleme özellikleriyle trafo merkezlerinden ticari altyapıya kadar geniş bir uygulama yelpazesi için idealdirler.

Doğru Delta-Wye transformatörünün seçilmesi, yük özelliklerinin, gerilim sınıflarının, yalıtım seviyelerinin ve kurulum ortamının dikkatli bir şekilde değerlendirilmesini gerektirir. Doğru seçim ve bakımla, zorlu elektrik şebekelerinde uzun vadeli istikrar ve verimlilik sunarlar.
