Diagram över krafttransformatorer Guide för köpare Val, installation och kostnadsinsikter

I dagens uppkopplade värld, krafttransformatorer spelar en avgörande roll för att säkerställa en tillförlitlig energidistribution. Oavsett om du befinner dig i Nordamerika, Sydamerika, Europa, Asien, Afrika eller Oceanien är det viktigt att förstå ett krafttransformatordiagram för att kunna fatta välgrundade inköpsbeslut, säkerställa korrekt installation och optimera långsiktigt underhåll och kostnader.

Som en global tillverkare specialiserar sig Evernew Transformer på högkvalitativa plattmonterade transformatorer, stolpmonterade transformatorer, transformatorer av torr typ, och transformatorer för transformatorstationersom betjänar industriella, kommersiella och allmännyttiga kunder på viktiga marknader som USA, Kanada, Storbritannien, Tyskland, Frankrike, Nederländerna, Italien, Australien, Portugal, Ryssland, Sydafrika och andra länder.

1. Vad är ett diagram över en krafttransformator?

Ett krafttransformatordiagram är en schematisk illustration som visar de interna och externa komponenterna i en transformator, inklusive lindningar, bussningar, kranbytare och elektriska anslutningar. Det ger en visuell referens som hjälper ingenjörer, tekniker och upphandlingschefer att förstå:

• Transformatorstruktur och konstruktionslayout

• Elektriska anslutningspunkter mellan högspännings- (HV) och lågspänningskretsar (LV)

• Säkerhets- och jordningsmekanismer

• Tillbehörens placering såsom kylare, mätare och kontrollboxar

Detta gör det till en kritiskt verktyg för att välja rätt transformator, säkerställa korrekt installation och felsöka driftsproblem.

2. Varför köpare måste förstå transformatorscheman

För upphandlingsspecialister, EPC-entreprenörer och elbolag innebär ett diagram över en krafttransformator betydande fördelar:

• Korrekt produktjämförelse: Utvärdera konkurrerande produkter baserat på lindningskonfiguration, kylsystem och mått.

• Förenklad installation: Tydliga kopplings- och komponentlayouter förhindrar kostsamma misstag under installationen.

• Planering av underhåll: Visuell åtkomst till delar som oljeventiler och temperaturindikatorer underlättar vid rutinkontroller.

• Verifiering av efterlevnad: Se till att transformatorn uppfyller IEC, IEEEoch lokala standarder innan du köper något.

• Kostnadsprognoser: Räkna med kostnader för installation, tillbehör och långsiktig drift.

3. Vanliga typer av diagram för krafttransformatorer

Olika transformatorapplikationer kräver olika typer av diagram. Nedan visas de vanligast förekommande:

3.1 Diagram över distributionstransformator

Används för distributionsnät med låg- till mellanspänning, t.ex. stadsdelar eller industriparker.
Nyckelinformation ingår:

• Nominell effekt (t.ex. 400 kVA, 11kV/0,4kV)

• Vikt för kärna och spole, oljevikt, totalvikt

• Schematisk ledningsdragning för HV och LV

• Tillverkaruppgifter och certifieringar av överensstämmelse

Applikationer: Gatubelysning, bostadsområden, mindre industrianläggningar.

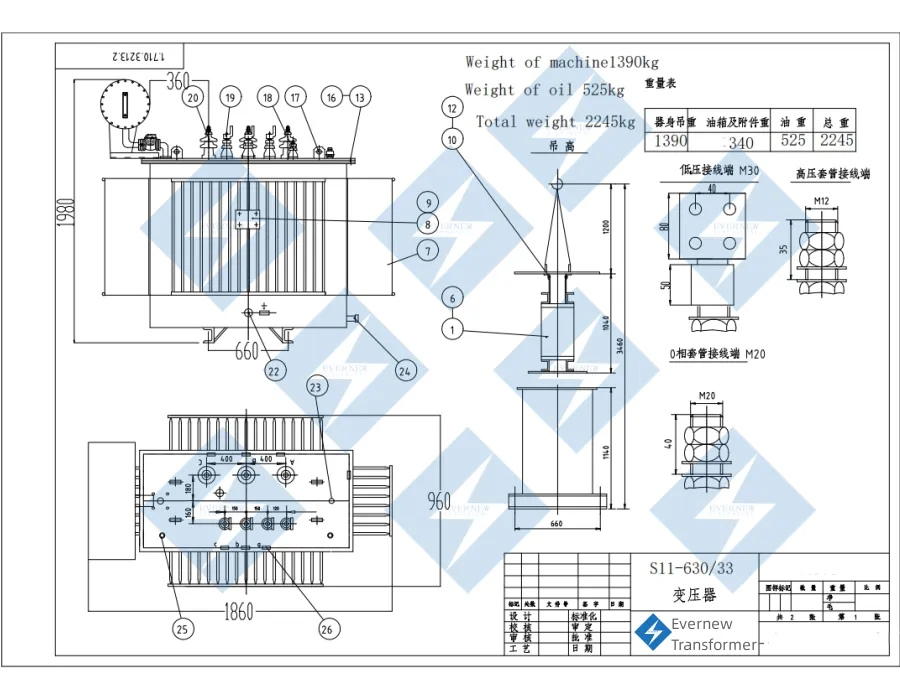

Diagram över oljedämpad distributionstransformator

Diagrammet för 630kVA oljedistributionstransformator från Evernew Transformer ger en exakt teknisk översikt för ingenjörer, elbolag och globala köpare. Denna transformator är byggd för tillförlitlig mellanspänningskraftdistribution och används ofta i industrianläggningar, kommersiella byggnader och transformatorstationer i Nordamerika, Sydamerika, Europa, Asien och Afrika.

Viktiga höjdpunkter

• Kapacitet och betyg:

  • Nominell effekt: 630 kVA

  • Utformad för hög effektivitet och stabil prestanda i olika miljöer.

• Specifikationer för spänning:

  • HV-terminaler för mellanspänningsingång

  • LV-terminaler för säker och effektiv produktion

• Mått:

  • H: 1980 mm W: 1860 mm D: 960 mm

  • Kompakt för stadsnät och Verktygsinstallationer

• Viktfördelning:

  • Maskin: 1390 kg

  • Olja: 525 kg

  • Totalt: 2245 kg (exakt för frakt och installationsplanering)

• Layout för komponenter:

  • HV- och LV-genomföringar, kranväxlare, tryckavlastningsanordning

  • Jordningsplintar, lyftöglor och tydlig märkning för säkert underhåll

3.2 Schema för torrtransformator

Torrtransformatorer är konstruerade för säkra inomhus- och utomhusapplikationer och är idealiska för miljöer där oljefyllda enheter inte är lämpliga. De finns vanligtvis i kapaciteter från 50-9000 kVA och används ofta i kommersiella och industriella miljöer.

Höjdpunkter:

• Säker, oljefri design med högt brandmotstånd och låg miljöpåverkan.

• Tydlig layout av HV- och LV-lindningar, plintar och kylkanaler för enkel inspektion och underhåll.

• Utmärkt värmeavledning genom naturlig eller forcerad luftkylning (AN/AF).

• Spänningsomvandling för medel- till lågspänningsapplikationer, såsom 10kV till 400V.

• Hög effektivitet och tillförlitlighetvilket minskar energiförluster och underhållskostnader.

1600 KVA transformator av torr typ - diagram

Evernew Transformer presenterar ett 1600 kVA torrtransformatorschema, som ger en tydlig, teknisk översikt för ingenjörer, entreprenörer och globala köpare. Detta schema är utformat för mellanspänningsdistributionssystem, vilket ger tillförlitlig kraft för kommersiella, industriella och urbana applikationer i Nordamerika, Europa, Asien, Sydamerika, Afrika och andra regioner.

Diagrammet innehåller alla viktiga specifikationer och komponentdetaljer, vilket underlättar vid val av transformator, installationsplanering, underhåll och säkerhetsöverensstämmelse.

Nyckelinformation som visas i diagrammet

A. Transformatorns mått

• Höjd: 1338 mm

• Bredd: 1520 mm

• Djup: 1170 mm
  Kompakt, utrymmesbesparande design för transformatorstationer inomhus, Datacenter, Sjukhus, och höghus.

B. Tekniska data för transformator

• Betyg (kapacitet): 1600 kVA

• Primär spänning (HV): 10 kV

• Sekundär spänning (LV): 400 V

• Frekvens: 50/60 Hz

• Material för lindning: Koppar eller aluminium (anpassningsbar)

• Polaritet: Tydligt märkt för korrekt installation

• Effektivitet: Hög energieffektivitet med minimala förluster

• Förluster utan belastning: Optimerad för låg energiförbrukning vid tomgångskörning

• Förluster vid belastning: Minskad genom avancerad design

• Impedans: Balanserad för att säkerställa systemets stabilitet

• Metod för kylning: AN/AF (naturlig luft/forcerad luft)

• Isoleringsklass: Högtemperaturbeständigt harts, brandhämmande och miljövänligt.

C. Layout och positionering av komponenter

Diagrammet visar de exakta positionerna för alla kritiska delar:

• HV- och LV-terminallayouter för säker och enkel kabeldragning.

• Kylkanaler för naturlig eller forcerad luftcirkulation.

• Kärn- och spolmontering tydligt märkta för underhållsändamål.

• Stödram och lyftöglor för transport och installation.

• Anslutningar för bussningar tydligt identifierade som A-, B-, C- och neutrala punkter.

• Klart vektor grupp diagram för att förstå den elektriska konfigurationen.

D. Information om vikt

• Vikt för kärna och lindningar: Tydligt listad för logistikplanering.

• Ram och tillbehör Vikt: Detaljerade anvisningar för säker hantering och installation.

• Total vikt: Förenklar transportberäkningar.

3.3 Schema för enfas/stolpmonterad transformator

Utformad för lätta kommersiella belastningar eller fristående applikationer.
Typiska egenskaper:

• Layout för enfasig lindning

• Positioner för kranväxlare för spänningsjustering

• Detaljerade vikt- och förlustdata (förluster utan belastning och vid belastning)

Applikationer: Jordbruksutrustning, småskaliga industrimaskiner.

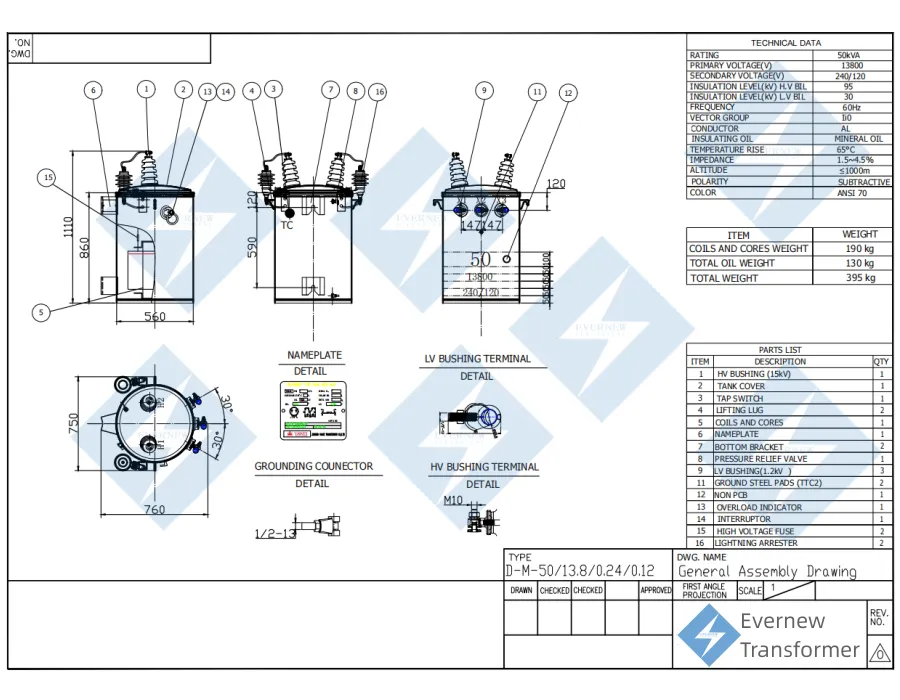

Evernew 50 KVA stolpmonterad transformator - diagram

Den ständigt nya transformatorn 50 kVA stolpmonterad distributionstransformator är byggd för att leverera effektiv och tillförlitlig kraftdistribution för landsbygds- och stadsnät. Denna transformator används i stor utsträckning i Nordamerika, Sydamerika, Europa, Asien, Afrika och andra regioner och ger pålitlig service för allmännyttiga företag, entreprenörer och industriprojekt.

Detta diagram ger en komplett referens med tekniska specifikationer, mått, viktdata och komponentpositioner, vilket säkerställer smidig planering, säker installation och korrekt underhåll.

A. Tekniska specifikationer

• Nominell kapacitet: 50 kVA

• Primär spänning (HV): 13,8 kV

• Sekundär spänning (LV): 240/120 V

• Isoleringsnivå:

  • HV BIL: 95 kV

  • LV BIL: 30 kV

• Frekvens: 60 Hz

• Vector Group: Enfas

• Dirigent: Koppar eller aluminium

• Isolerande olja: Mineralolja

• Temperaturökning: 55 °C

• Maximal höjd: 5100 m

• Standardfärg: ANSI 70 (ljusgrå för utomhusbruk)

B. Mått och dimensioner

• Total höjd: 860 mm

• Bredd på karossen: 560 mm

• Toppdiameter: 760 mm
  Dess kompakta storlek är idealisk för stolpmonterade system, särskilt i landsbygdsnät och förortsområden.

C. Information om vikt

• Spolar och kärnor: 190 kg

• Olja Vikt: 130 kg

• Total vikt: 395 kg
  Dessa detaljer hjälper till med frakt, hantering och installationsplanering.

D. Identifiering av komponenter

Diagrammet visar tydligt alla viktiga delar för drift och säkerhet:

• HV-genomföringsplintar (M10): Primära anslutningspunkter för högspänning.

• LV Genomföringsterminaler: Säkra och stabila lågspänningsutgångar.

• Tryck på Switch: För spänningsjustering för att upprätthålla en stabil strömförsörjning.

• Tryckavlastningsventil: Förhindrar överdrivet internt tryck.

• Indikator för överbelastning och brytare: Funktioner för övervakning och skydd.

• Blixtavledare: Skydd mot överspänning och blixtnedslag.

• Jordningsanslutning: Säkerställer säker jordning av säkerhetsskäl.

• Lyftöglor: Enkel och säker hantering av utrustningen under installationen.

E. Reservdelslista

• 1、HV-genomföring (15 kV)
• 2 、 Tanklock
• 3 、 Tryck på strömbrytaren
• 4 、 Lyftklackar
• 5 、 Spolar och kärnor
• 6 、 Namnskylt
• 7、Bottenfäste
• 8、Tryckavlastningsventil
• 9、LV-genomföring (1,2 kV)
• 10、Grund stålplattor (CTC2)
• 11、Dräneringsplugg
• 12 、 Indikator för överbelastning
• 13 、 Avbrottsbrytare
• 14、Högspänningssäkring
• 15 、 Blixtavledare

3.4 Diagram över trefas krafttransformator

Viktigt för storskaliga kraftnät och anläggningar med hög efterfrågan.
Diagram Innehåll:

• Delta- (Δ) eller Wye- (Y) anslutningar för HV- och LV-sidor

• Temperaturindikatorer för lindning och explosionsskyddade säkerhetsmekanismer

• Radiatorkonfigurationer för optimering av kylning

Applikationer: Transformatorstationer, anläggningar för förnybar energi, datacenter.

Evernew 110KV 40 MVA krafttransformator diagram

I Centralasiendär vintrarna är extremt hårda, behövdes det snabbt en ny industripark med en stabil och effektiv strömkälla. Det lokala bolaget samarbetade med Evernew Transformator för att utforma en anpassad 220kV krafttransformator byggd för att klara av sträng kyla och tunga laster.

Evernews tekniska team reste till platsen och guidade de installationsprocessen steg för steg - från lyft och kabeldragning till slutprovning.

När transformatorn var spänningssatt levererade den tillförlitlig kraft trots de iskalla förhållandena. Kunden berömde Evernew:

"Det här projektet har i hög grad stärkt vårt regionala elnät."

Den framgångsrika installationen förbättrade inte bara lokal energistabilitet men utökade också Evernew Transformers närvaro i Centralasiatiska marknaden.

Kontakta Evernew-teamet

3.5 Schema för padmonterad transformator

A sluten transformator på marknivå populär i Nordamerika och Europa för underjordisk kraftdistribution.
Fördelar:

• Ingreppsskyddad design för allmän säkerhet

• Kompakt fotavtryck perfekt för stadsmiljöer

• Förenklade kabelanslutningar som visas tydligt i diagrammet

Marknader: USA, Kanada, Storbritannien, Tyskland.

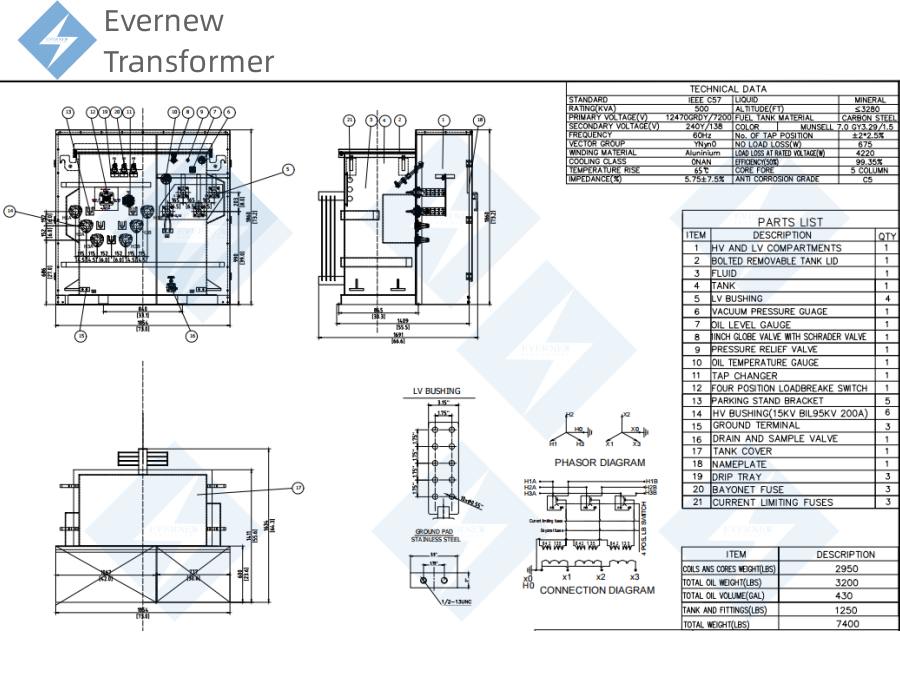

UL-certifierat diagram för padmonterad transformator från den kinesiska tillverkaren Evernew

4. Hur man läser ett diagram över en krafttransformator

För att förstå ett strömtransformatordiagram måste du bryta ner det steg för steg:

Steg 1: Analysera titelblocket

Inkluderar transformatorklassificering, klassning och tillverkarinformation som t.ex. Evernew Transformer's fabriksläge och kontaktinformation.

Steg 2: Identifiera symboler

Vanliga symboler:

• Rektangel med parallella linjer: Transformatorns kärna

• Prickar eller siffror: Lindningsterminaler

• Triangel eller Y: Delta- eller Wye-anslutningar

Steg 3: Leta reda på viktiga komponenter

Leta efter..:

• HV- och LV-genomföringar

• Tappväxlare

• Radiatorer och kylsystem

• Skyddsanordningar som tryckbegränsningsventiler

Steg 4: Spåra elektriska anslutningar

Följ kopplingsvägarna för att förstå hur energin flödar mellan transformatorns in- och utgångskretsar.

5. Diagram över krafttransformatorer och globala standarder

Efterlevnad är avgörande för den internationella handeln. Evernew Transformator säkerställer att alla produkter uppfyller eller överträffar följande:

• IEC 60076 - Internationella elektrotekniska kommissionen

• IEEE C57 - Institutet för elektrotekniska och elektroniska ingenjörer

• UL/cUL-certifiering - För nordamerikanska marknader

• ISO 9001 & ISO 14001 - Kvalitets- och miljöledning

Detta garanterar en sömlös integration i elnät för samhällsnyttiga ändamål i USA, Europa, Asien och andra delar av världen.

Kontakta EverNew Team

Denna kundanpassade 110kV krafttransformator från Evernew Transformer har framgångsrikt genomgått alla rigorösa testprocedurer och är nu laddad och klar för leverans, vilket garanterar tillförlitlig prestanda för vår kund.

Ta kontakt med oss

6. Kostnadsinsikter för köpare

Kostnaderna för transformatorer varierar mycket beroende på storlek, design och funktioner. Här är en grov guide:

• Transformator för bostäder: Den typiska kostnaden varierar från $1.000 till $5.000.
• Padmonterad transformator: Priserna ligger vanligtvis mellan $7.000 och $25.000.
• Stolpmonterad transformator: Dessa är i allmänhet prissatta från $3.000 till $15.000.
• 3-fas transformator för understation: Kostnaderna är mycket högre och varierar vanligtvis mellan $50.000 till över $500.000.

Ytterligare kostnadsfaktorer:

• Installations- och driftsättningskostnader
• Logistik och internationell sjöfart
• Valfria tillbehör som smarta övervakningssystem
• Lokala importtullar och kontroll av efterlevnad

7. Överväganden om installation

Korrekt installation har en direkt inverkan på transformatorns livslängd och effektivitet.

För padmonterade transformatorer:

• Säkerställ en stabil och jämn grund

• Behåll tillräckligt utrymme för ventilation

• Följ lokala standarder för kabeldragning under jord

För stolpmonterade transformatorer:

• Säkra monteringsfästen för att förhindra vibrationer

• Isolera HV-ledningar korrekt för att minimera ljusbågar

• Jordningssystem måste överensstämma med säkerhetsbestämmelser

För transformatorer i understationer:

• Använd brandsäkra barriärer för oljefyllda enheter

• Integrera med SCADA-system för fjärrövervakning

• Utför testning före spänningssättning för att verifiera kablarnas integritet

8. Felsökning med hjälp av strömtransformatordiagram

När prestandaproblem uppstår blir diagrammen ovärderliga för diagnostiken.

Gemensamma frågor:

• Överhettning: Kontrollera kylare och kylsystem.

• Oljeläckage: Inspektera packningar och provtagningsolja med avseende på föroreningar.

• Obalanserad spänning: Kontrollera lindningsanslutningar och uttagspositioner.

• Buller eller vibrationer: Undersök jordningen av kärnan och lösa komponenter.

Diagnostiska verktyg:

• Infraröd termografi för detektering av heta punkter

• Analys av upplöst gas (DGA) för oljefyllda enheter

• Multimetertest för kontroll av kontinuitet och spänning

9. Varför Evernew Transformer är din globala partner

Med årtionden av expertis, Evernew Transformator har åtagit sig att leverera premium krafttransformatorer stödd av:

• Grossistpriser direkt från fabrik

• Kundanpassad teknik för olika globala marknader

• Stark support efter försäljning och teknisk utbildning

• Pålitlig logistik till viktiga knutpunkter i USA, Europa, Asien, och Afrika

Oavsett om du söker efter elnät för samhällsnyttiga ändamål, projekt för förnybar energi, eller industriella komplexEvernew Transformer erbjuder pålitliga lösningar som kombinerar prestanda, säkerhet och kostnadseffektivitet.

10. Avslutande tankar

A diagram över krafttransformator är mer än en teknisk illustration - det är en Färdplan för att välja, installera och underhålla ryggraden i moderna kraftdistributionssystem. Genom att förstå dessa diagram kan inköpare och ingenjörer fatta smartare beslut, minska operativa risker och säkerställa långsiktig energitillförlitlighet.

Med Evernew Transformator som din partner får du tillgång till ingenjörsexpertis i världsklass, omfattande produktsortiment och ett globalt nätverk som levererar spetskompetens till varje projekt, oavsett var du befinner dig.
