2巻トランスと3巻トランスの比較:主な違いと用途

Two-winding and three-winding transformers shown side by side with labeled primary, secondary, and tertiary windings, illustrating key design differences and power system applications.

変圧器は、現代の配電・送電システムにおいて重要なコンポーネントであり、送電網全体にわたって電気を安全かつ効率的に供給します。変電所、工業プラント、商業施設、再生可能エネルギー・プロジェクトのいずれにおいても、変圧器は、電気ネットワーク内のさまざまな段階の要件に合わせて電圧を昇圧または降圧するという重要な役割を果たしています。

最も広く使用されている構成の中に、2巻トランスと3巻トランスがあります。この2つの基本的なタイプは、さまざまな複雑さの電力システムに明確な利点を提供します。単出力変圧器と呼ばれることもある2巻変圧器は、1次巻線と2次巻線を備えており、小規模から中規模のネットワークにおける単純な電圧変換に理想的です。対照的に、一次巻線、二次巻線、三次巻線を備えた三巻変圧器は、柔軟性と電力処理能力が高く、複数のフィーダーをサポートし、不均一な負荷のバランスをとり、系統全体の安定性を向上させることができます。

効率、設置面積、巻線構成、コストなど、これら2種類の変圧器の主な違い、技術的特性、代表的な用途を理解することで、電気技術者、電力会社、再生可能エネルギー開発者は、システムの信頼性を高め、エネルギー供給を最適化するための情報に基づいた決定を下すことができます。太陽光発電所、商業施設、風力発電所の変電所、ユーティリティの配電網のいずれに組み込む変圧器をお探しの場合でも、どちらの設計がお客様の技術要件に適合するかを知ることで、長期的な性能と費用対効果を確保することができます。

2巻トランスとは?

A 二巻変圧器 は、電力業界で最も伝統的で広く採用されているトランスの設計である。一次巻線と二次巻線があり、どちらも共有の磁気コアに巻かれています。この2つの巻線は、電磁誘導によってのみエネルギーを伝達し、配電のさまざまな段階に合わせて必要に応じて電圧を上下させます。

🔧 主な特徴:

  • よりシンプルな構造 - 部品点数が少なく、組み立てが簡単な実証済みの設計

  • 費用対効果の高いソリューション - 製造およびメンテナンス費用の削減

  • 単一入力・単一出力変換 - 標準的な1対1の電圧変換に最適

  • コンパクトなフットプリント - ほとんどの電力系統への統合が容易

  • 高い信頼性と長寿命 - 多様な環境で実証された性能

二巻変圧器の応用:

二巻変圧器は、従来のほとんどの電力システムの基幹であり、以下のような幅広い分野で使用されている:

  • 配電網 商業地区と住宅地区を担当

  • 重工業機械およびプロセス制御 製造・生産ライン

  • 中電圧昇圧または降圧トランス 太陽光発電や風力発電のような再生可能エネルギーの統合

  • 公共インフラ鉄道牽引システムや街灯ネットワークなど

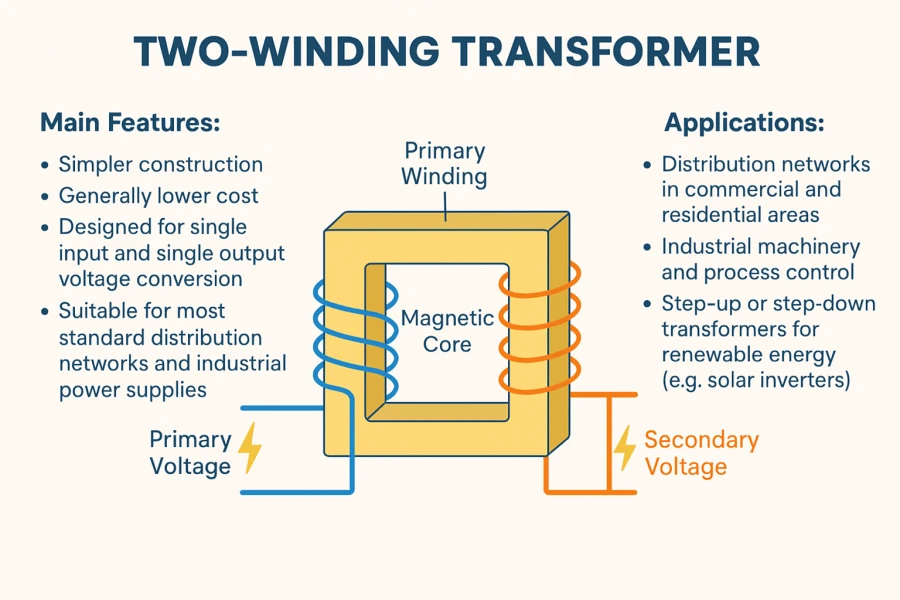

Standard two-winding transformer showing primary and secondary windings around a magnetic core for conventional power transfer.

三巻変圧器とは?

A 三巻トランスフォームrは、一次巻線と二次巻線に、しばしば三次巻線と呼ばれる三次巻線を追加することで、さらに一歩進んでいます。この高度な設計により、トランスは複数の出力電圧に対応し、複数の負荷に同時に電力を供給することが可能になり、同時に電力品質の向上、損失の低減、システムの安定性の向上も実現します。

🔧 主な特徴:

  • 複数の電圧に対応 - 多様な負荷に対して2つの異なる二次電圧を供給できる

  • エネルギー共有能力の向上 - 送電網の異なる部分間のより効率的な送電

  • 不均衡な負荷のバランスをとる - 三相負荷分散をサポートし、高調波歪みを低減

  • 柔軟な相互接続 - 3つの独立したネットワークまたはフィーダー間のシームレスな接続が可能

  • 複雑な電力系統に最適 - 変圧器を追加することなく、補助電源のニーズに対応

三巻変圧器の応用:

三巻変圧器は、複雑な電力系統や最新のエネルギー・ネットワークで優れた性能を発揮する:

  • 変電所・発電所 - 送配電ネットワークにおけるスムーズな電圧変換の確保

  • 高圧送電網 - 異なるネットワーク電圧または変電所を相互接続する。

  • 産業用セットアップ 工場照明、制御システム、計器電源など、専用の補助電源が必要な場合

  • 再生可能エネルギーの拠点 - 風力、太陽光、エネルギー貯蔵装置が、複数のフィーダーやグリッドタイ接続で安定した出力を必要とする場合

  • スマートグリッドプロジェクト - 将来のエネルギー需要を満たすために、電力品質を改善し、回復力を高める。

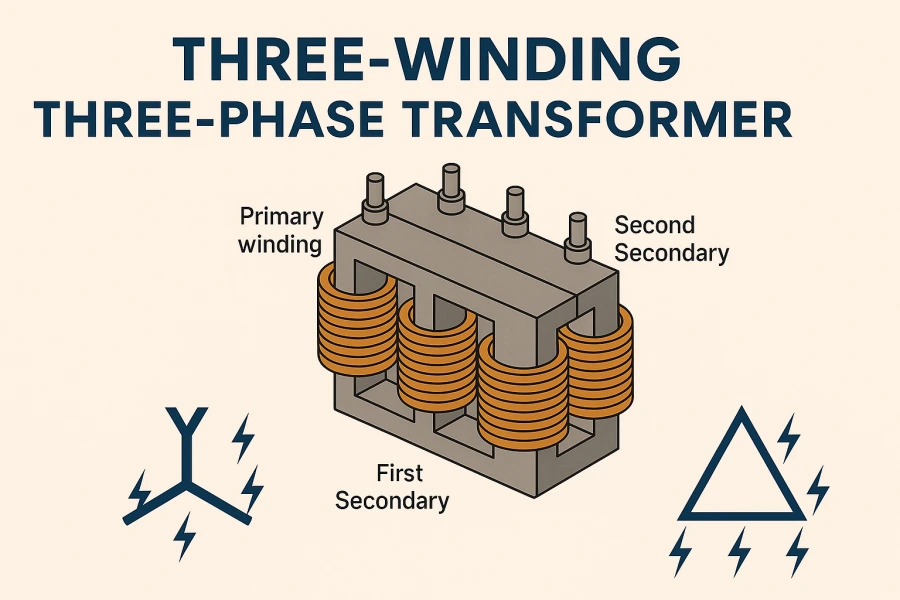

Multi-voltage three-winding transformer for renewable energy and industrial power systems with primary, secondary, and tertiary windings.

用途に適したトランスの選択

最適な変圧器を選択することは、プロジェクトの技術的要件、電力需要、システムの複雑さ、長期的な運用目標に左右される重要なエンジニアリング上の決断です。負荷の多様性、設置環境、エネルギー効率目標、将来の拡張性などの要素はすべて、2巻トランスと3巻トランスの設計のどちらを選択するのが正しいかを決める上で重要な役割を果たします。

巻線2 ✅トランスは、シンプルな配電ネットワークに理想的に適合し、従来のほとんどの用途にシンプルで堅牢なソリューションを提供します。一次巻線と二次巻線が1つずつ設計されたこのトランスは、単段電圧変換に優れており、商業ビル、工場、ユーティリティフィーダ、集合住宅などのニーズに合わせて電圧を昇圧または降圧できます。費用対効果の高い設計により、設置面積と設置費用を削減すると同時に、産業用プロセス機器、照明システム、HVAC設備、再生可能エネルギーとの接続、独立型発電機など、幅広い中低圧ネットワークで実証済みの性能を発揮します。

三巻変圧器は、より複雑な、または急速に進化する電力システムに対して、より高い柔軟性を提供します。一次、二次、三次の3つの独立した巻線により、複数の負荷に効率的に給電したり、さまざまな電圧で異なるグリッドセグメントと接続したりすることができます。このため、安定した出力を異なるフィーダー、補助装置、またはバックアップ・パワー・ネットワークに供給する必要がある、マルチ出力変電所設計、スマート・グリッド統合、大型産業用発電所、および再生可能エネルギー・ハブにとって最適な選択肢となります。また、3巻変圧器は多電圧対応のため、不平衡負荷のバランスをとり、高調波歪みを低減し、力率補正を最適化し、システム全体の信頼性を高めることができます。

結論

2巻変圧器も3巻変圧器も、現代の電気インフラにおいて重要な役割を果たしています。2巻変圧器は、特に商業用や軽工業用など、ほとんどの基本的な電力変換と配電のニーズに対して、効率的で実績のあるソリューションを提供します。一方、三巻変圧器は、大規模ネットワークやマルチフィードネットワーク向けに、より洗練された、将来に備えたオプションを提供し、より優れた電力共有、より高いシステム回復力、および以下のような再生可能エネルギーのシームレスな統合を可能にします。 ソーラーファーム風力発電所、エネルギー貯蔵ソリューションなどである。

電力容量、電圧の多様性、ネットワークのトポロジー、負荷プロファイルなど、お客様のシステム要件を慎重に評価することで、技術的性能と経済的価値の両方を高める、十分な情報に基づいた決定を下すことができます。適切な変圧器を選択することで、電力ネットワークの安全性、効率性、寿命が向上するだけでなく、電気インフラ全体の長期的な拡張性もサポートします。
