2500 KVA Three Phase Pad Mounted Transformer

Trasformatore trifase da 2500 KVA montato su pad

Tensione primaria: 13,8KV
Tensione secondaria: 0,48KV
Potenza nominale: 2500 KVA
Tipo di connessione: Dyn11/Yyno o altri
Standard: IEC60076 ANSI/IEEE C57
Certificato: CE UL CSA CCC SAA GOST-R

In precedenza abbiamo esportato due unità di trasformatori trifase da 2500 KVA negli Stati Uniti. La tensione primaria era di 13,8 kV e la tensione secondaria di 0,48 kV. Questi trasformatori erano conformi agli standard ANSI/IEEE C57 e certificati UL. Privilegiando la qualità del prodotto, abbiamo condotto test completi sui trasformatori, tra cui prove di impedenza, di aumento della temperatura e di carico prima della spedizione. I rapporti di prova dettagliati dei trasformatori sono stati forniti ai nostri clienti americani.

Invia la richiesta

Descrizione
Recensioni (0)

2500 KVA 13,8 kV / 0,48 kV Trasformatore trifase montato su piastra Applicazioni principali

I quattro trasformatori da 2500 kVA acquistati dal nostro cliente americano sono configurati con un collegamento trifase a stella. Sono destinati principalmente a progetti di elettrificazione delle comunità locali. Questi trasformatori utilizzano olio ad alto punto di infiammabilità (olio FR3) per migliorare la sicurezza e le prestazioni ambientali. Sono certificati per la protezione dell'ambiente, rispettando gli standard di sostenibilità che comprendono il controllo del rumore, le limitazioni delle interferenze elettromagnetiche e la riduzione al minimo delle perdite di olio.

Per saperne di più sul trasformatore trifase montato su piastra è possibile consultare gratuitamente il sito:Trasformatore da 1000 KVA montato su pad

2500 KVA Trasformatore trifase montato su pad Caratteristiche principali

Caratteristiche principali dei trasformatori trifase montati su piastra

Forte capacità di sovraccarico: 2500 kva trasformatore per montaggio su pad possono gestire fino a 2 volte la loro capacità nominale per 2 ore e 1,6 volte per 7 ore senza compromettere la loro durata operativa.
Connettori a gomito: Trasformatore da 2500 kva edotati di connettori a gomito che facilitano il collegamento dei cavi in ingresso ad alta tensione, consentendo l'inserimento a caldo.
Protezione a doppio fusibile:
- a. Fusibile a innesto (BAY-o-NET): Dispone di fusibili a doppia sensibilità (temperatura e corrente) per la protezione da guasti di cortocircuito sul lato secondario.
- b. Fusibile di riserva a limitazione di corrente (ELSP): Fornisce una protezione aggiuntiva contro i guasti interni al trasformatore, salvaguardando il lato ad alta tensione.
Olio ad alto punto di infiammabilità (FR3): Utilizza tipicamente olio ad alto punto di infiammabilità (FR3) prodotto da Evernew Transformers, migliorando in modo significativo la sicurezza e l'affidabilità operativa.
Configurazioni di rete di terminali e loopI trasformatori da 2500 KVA montati su pad sono disponibili sia in configurazione terminale che in configurazione di rete ad anello, offrendo una comoda commutazione tra le configurazioni per migliorare l'affidabilità dell'alimentazione.
Costruzione robusta: Progettato con materiali robusti e isolanti, il robusto alloggiamento è in grado di resistere a condizioni ambientali difficili e di garantire una lunga durata.
Conformità agli standard: Soddisfa gli standard ANSI/IEEE C57 e i requisiti della certificazione UL, garantendo il rispetto di rigorose linee guida di qualità e sicurezza.
Sistemi di raffreddamento avanzati: Include sistemi di raffreddamento efficienti per mantenere temperature operative ottimali e prevenire il surriscaldamento durante i picchi di carico.

Queste caratteristiche sottolineano la versatilità, la sicurezza e l'affidabilità del trasformatore da 2500kva e supportano le infrastrutture critiche con soluzioni di distribuzione elettrica resilienti.

Per saperne di più sui trasformatori trifase montati su pad:Trasformatore da 1500 Kva montato su pad

Specifiche tecniche

Trasformatore trifase da 2500 KVA montato su pad e Scheda tecnica

articolo	valore
Luogo di origine	Cina
Nome del marchio	Trasformatore EverNew
Numero di modello	trasformatore montato su pad
Fase	Trifase
Numero bobina	3
Utilizzo	potenza
Struttura della bobina	bobina a strati
Tensione primaria nominale	13.8
Tensione secondaria nominale	0.48
Potenza/Capacità nominale	2500kva
Standard	IEC60076 ANSI/IEEE C57
Certificazione	CE UL CSA CCC SAA GOST-R
Frequenza	50/60 Hz
Metodo di raffreddamento	ONAN ONAF

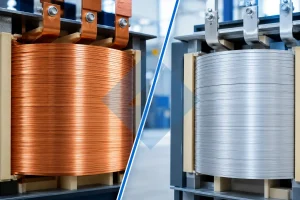

Materiale di avvolgimento	RameAlluminio
Gruppo Vector	Dyn11 / Yyn0
Garanzia	2 anni

Trasformatore trifase da 2500 kva montato a tampone Specifiche tecniche

Ecco le specifiche standard dei trasformatori montati su piastra fornite da Evernew Transformer Factory. Queste specifiche servono come riferimento e noi personalizziamo l'aspetto e i parametri del trasformatore in base ai vostri requisiti specifici. Il nostro team di progettisti professionisti garantisce soluzioni su misura che soddisfano efficacemente le vostre esigenze. Per ulteriori informazioni sui progetti di trasformatori montati su pad, non esitate a contattare Evernew Transformers.

Valutazione	Nessuna perdita di carico	Perdita di carico	L (mm)	D(mm)	H(mm)	Peso dell'olio (kg)	Peso tatale (kg)
75kVA	180	1250	1390	910	1430	120	645
150kVA	280	2200	1510	980	1530	201	989
250kVA	400	3050	1600	1000	1660	230	1195
300kVA	480	3650	1660	1080	1680	260	1415
400kVA	570	4300	1805	1120	1750	290	1675
500kVA	680	5100	1810	1160	1790	325	1905
750kVA	980	7500	2030	1300	2030	535	2755
1000kVA	1150	10300	1651	1549	1854	650	3235
1250kVA	1360	12000	2100	1500	2050	680	4050
1500kVA	1640	14500	2210	1470	2150	748	4200
2000kVA	1940	18300	2380	1600	2220	850	4600
2500kVA	2500	25500	1730	2100	2300	1450	4900
2750kVA	2600	23600	1880	2300	2360	1800	6300
3000kVA	2730	27000	2400	2600	2400	2400	7000
3750kVA	3500	38000	2500	2700	2600	2800	7200

Trasformatore trifase da 2500 KVA montato su pad Componenti principali

No.	Nome dell'accessorio	Descrizione/Specifiche	Quantità
1	Dispositivo di scarico della pressione	Per il sistema di raffreddamento dell'olio al silicone, con pressostato	1
2	Indicatore del livello dell'olio	Meccanico o elettronico, all'interno della cassa del trasformatore	1
3	Termometri	Per trasformatori di corrente, sonde di temperatura, display digitale	2
4	Indicatore di livello per liquidi	Meccanico o elettronico, misura il livello dell'olio all'interno del serbatoio	1
5	Ventilatori e filtri	Mantenimento della ventilazione interna, filtri sostituibili	2
6	Valvola di rilascio dell'aria	Serbatoio interno, per il controllo del gas e dell'umidità, automatico o manuale	1
7	Filtri	Mantenere la pulizia dell'olio all'interno del serbatoio	1
8	Dispositivi di protezione per trasformatori	Compresi relè di protezione, unità di controllo a microprocessore	1
9	Sistema di messa a terra elettrica	Garantisce la messa a terra sicura del trasformatore, compresi i cavi e gli elettrodi di messa a terra.	1
10	Cavi di collegamento	Cavi laterali ad alta e bassa tensione, lunghezze e sezioni specifiche	Vari
11	Manicotti e raccordi isolanti	Protegge i cavi e le connessioni, compresi i terminali e le giunzioni	10
12	Sezionatori	Messa a terra, scatole di derivazione, con interruttori di sicurezza elettrica	1
13	Controlli e strumentazione	Monitoraggio, controllo e visualizzazione per trasformatori, display digitale	1
14	Scatola terminale	Connessioni dei cavi e cablaggio elettrico, design impermeabile	1
15	Interruttore di isolamento	Sezionatore di sicurezza elettrico, con blocco meccanico ed elettrico	1
16	Targhe e cartelli	Sicurezza, standard e linee guida operative, resistenti alle intemperie	1
17	Barriere di sicurezza e dispositivi di protezione	Protezione di sicurezza circostante per il trasformatore, impedisce l'accesso non autorizzato	1
18	Anelli e maniglie di sollevamento	Punti di sollevamento per il trasporto e l'installazione	4
19	Apparecchiature di protezione dai fulmini	Protegge il trasformatore dai fulmini, dagli scaricatori di sovratensione	1
20	Estintore	Apparecchiatura di estinzione di emergenza, agente estinguente di tipo ABC	1
21	Involucri e coperture protettive	Protezione esterna per il trasformatore, materiali resistenti alla corrosione	1
22	Ponteggi e supporti	Supporto durante l'installazione e la manutenzione, design pieghevole	8
23	Sistema di raffreddamento	Sistema di raffreddamento efficiente, ventole e dissipatori di calore in alluminio	1
24	Olio lubrificante	Olio lubrificante interno, conforme a standard specifici	1
25	Sistema informativo geografico (GIS)	Sistema di localizzazione e tracciamento dei trasformatori	1
