Az ipari elektrotechnikában, egyenirányító transzformátorok döntő szerepet játszanak az AC (váltakozó áram) egyenárammá (DC) alakításában. Ezek a speciális transzformátorok nem egyszerű tápegységek - úgy tervezték őket, hogy ellenálljanak az egyedi elektromos igénybevételeknek, és megfeleljenek a nagy pontosságú egyenáramú alkalmazások igényeinek. Akár az elektrokémiai iparban, akár a vontatási rendszerekben vagy a HVDC átvitelben használják, az egyenirányító transzformátorok számos modern infrastrukturális rendszer gerincét alkotják.
Ez a cikk átfogó áttekintést nyújt az egyenirányító transzformátorokról, azok funkcióiról, jellemzőiről, szerkezeti anyagairól, típusairól (száraz és olajjal merített), valamint arról, hogy miben különböznek a hagyományos teljesítménytranszformátoroktól.
Mi az egyenirányító transzformátor?
A egyenirányító transzformátor egy speciális típusú transzformátor, amelyet egyenirányító áramkörök tápellátására terveztek, amelyek a váltakozó feszültséget egyenfeszültséggé alakítják. Ezeket a transzformátorokat gyakran félvezető eszközökkel, például diódákkal vagy tirisztorokkal kombinálva használják többimpulzusos egyenirányító rendszerekben.
A szabványos transzformátorokkal ellentétben, amelyek elsősorban feszültségátalakításra vagy elektromos leválasztásra szolgálnak, az egyenirányító transzformátorokat kifejezetten a következők kezelésére tervezték:
-
Nem lineáris és kiegyensúlyozatlan terhelések
-
Magas harmonikus tartalom
-
Erős termikus és elektromos igénybevétel
-
Pontos feszültségszabályozás
Az egyenirányító transzformátorok alkalmazásai
Az egyenirányító transzformátorok számos olyan iparágban nélkülözhetetlenek, ahol szabályozott vagy nagyfeszültségű egyenáramra van szükség. Néhány a leggyakoribb alkalmazások közül:
-
Elektrolízis és elektrofinomítás (alumínium-, réz-, cinkipar)
-
Elektromos ívkemencék és acélgyártás
-
Vasúti vontatási alállomások
-
HVDC (nagyfeszültségű egyenáramú) átviteli rendszerek
-
Akkumulátor töltőrendszerek
-
Galvanizáló és eloxáló üzemek
-
Ipari meghajtások és egyenáramú táplálást igénylő motorok
Ezen alkalmazások mindegyike különleges teljesítménykövetelményeket támaszt a transzformátorral szemben, beleértve az ingadozó terhelések és felharmonikusok kezelésének képességét.
Főbb jellemzők és tervezési jellemzők
Az egyenirányító transzformátorokat kifejezetten az összetett üzemi feltételek teljesítésére tervezték. Különleges jellemzőik a következők:
1. Multi-Winding konfiguráció
Gyakran egy vagy több szekunder tekercseléssel tervezik a többimpulzusú egyenirányító hidak (pl. 6 impulzusú, 12 impulzusú, 24 impulzusú) táplálására, javítva az egyenáramú kimenet egyenletességét és csökkentve a felharmonikusokat.
2. Fáziseltolódási képesség
A szekunder tekercsek fáziseltolásokkal konfigurálhatók, hogy többfázisú egyenirányítást hozzanak létre, ami elengedhetetlen a felharmonikusok mérsékléséhez.
3. Robusztus szigetelési rendszer
A szigetelésnek ellen kell állnia a tranziens feszültségek és a harmonikus tartalom okozta nagy dielektromos és hőterhelésnek.
4. Elektromágneses árnyékolás
Az örvényáramok és a szivárgási mezők csökkentése érdekében gyakran építenek árnyékolást a magba és a tekercsekbe.
5. Nagy rövidzárlat-állóság
Mivel az egyenirányító transzformátorok erősen induktív és néha hibaérzékeny terheléseket szolgálnak ki, a mechanikai szilárdság kritikus fontosságú a belső rövidzárlatok elviseléséhez.
Építőanyagok
A kiváló minőségű anyagok biztosítják a megbízhatóságot és a hosszú élettartamot szélsőséges üzemi körülmények között:
-
Core: Szemcseorientált szilíciumacél vagy amorf ötvözet a csökkentett magveszteség érdekében
-
Tekercsek: Réz- vagy alumíniumvezetők kiváló minőségű szigeteléssel (Nomex, epoxi vagy kraftpapír, a hűtési módszertől függően).
-
Szigetelés: Olajpapír szigetelés az olajba merülő típusoknál; epoxigyanta a száraz típusú egységeknél.
-
Hűtőrendszerek: ONAN (Oil Natural Air Natural), ONAF (Oil Natural Air Forced), vagy léghűtéses rendszerek a száraz típushoz
Az egyenirányító transzformátorok típusai
1. Száraz egyenirányító transzformátorok
-
Hűtési módszer: Léghűtéses (természetes vagy kényszerített)
-
Előnyök: Környezetbarát, biztonságos beltéri használatra, nincs olajszivárgás vagy tűzveszély.
-
Alkalmazások: Kereskedelmi épületek, tiszta helyiségek vagy szigorú környezetvédelmi követelményekkel rendelkező területek.
2. Olajba ágyazott egyenirányító transzformátorok
-
Hűtési módszer: Ásványolaj vagy szilikonolaj természetes vagy kényszerített léghűtéssel
-
Előnyök: Kiváló hőelvezetés, nagyobb kapacitás, robusztusabb szigetelés élettartama
-
Alkalmazások: Kültéri létesítmények, nehézipari üzemek, nagy teljesítményű egyenáramú rendszerek
Egyenirányító transzformátor vs. hagyományos teljesítménytranszformátor
| Jellemző | Egyenirányító transzformátor | Hagyományos transzformátor |
|---|---|---|
| Funkció | Egyenáramú terhelések egyenirányítással történő ellátása | Váltakozó áramú energia átvitele az áramkörök között |
| Terhelés típusa | Nagymértékben nemlineáris, harmonikusan gazdag, kiegyensúlyozatlan | Jellemzően lineáris, kiegyensúlyozott |
| Másodlagos konfiguráció | Többfázisú fáziseltolódásokkal | Egy- vagy háromfázisú |
| Tervezési komplexitás | Magas (többszörös tekercselésű, felharmonikus-ellenálló) | Viszonylag egyszerű |
| Hűtési követelmények | Nagyobb igénybevétel a felharmonikusokból származó hő miatt | Mérsékelt |
| Feszültségszabályozás | Pontosabb és stabilabb dinamikus terhelés alatt | Szabványos szabályozás |
| Alkalmazási specifikusság | Egyedi gyártású egyenáramú alkalmazásokhoz | Általános célú felhasználás |
Tervezési megfontolások a felhasználók számára
Ha egyenirányító transzformátorokat keres projektjéhez vagy létesítményéhez, vegye figyelembe a következő tervezési paramétereket:
-
Szükséges impulzusok száma (6, 12, 24 impulzusos rendszerek)
-
AC bemeneti feszültség és DC kimeneti feszültség követelmények
-
Terhelési jellemzők: állandó, változó, regeneratív
-
Helyszíni körülmények: beltéri vagy kültéri, hőmérséklet, magasság
-
Szabályozási megfelelés: IEC, IEEE, ANSI vagy UL szabványok
Következtetés: Miért fontosak az egyenirányító transzformátorok
Az egyenirányító transzformátorok jóval többek, mint az egyenáramú rendszereket tápláló transzformátorok. Kialakításuk áthidalja a váltakozó áramú hálózat és az egyenáramú folyamat közötti szakadékot, lehetővé téve az iparágak számára a kemencék működtetését, a fémek kitermelését, a nehéz motorok meghajtását és az energia kontinenseken átívelő továbbítását.
Egyedi jellemzőik és a hagyományos transzformátoroktól való eltéréseik megértése segít a mérnököknek, a projekttervezőknek és az ipari vásárlóknak kiválasztani a megfelelő megoldást a hosszú távú teljesítmény, biztonság és hatékonyság érdekében.
A címen. Evernew transzformátor, az igényes ipari alkalmazásokra szabott, egyedi egyenirányító transzformátorokra specializálódtunk. Sikeresen szállítottunk nagy kapacitású, 48 impulzusos konfigurációt meghaladó száraz egyenirányító transzformátorokat, bemutatva a felharmonikusok csökkentésében és a pontos feszültségszabályozásban szerzett szakértelmünket.

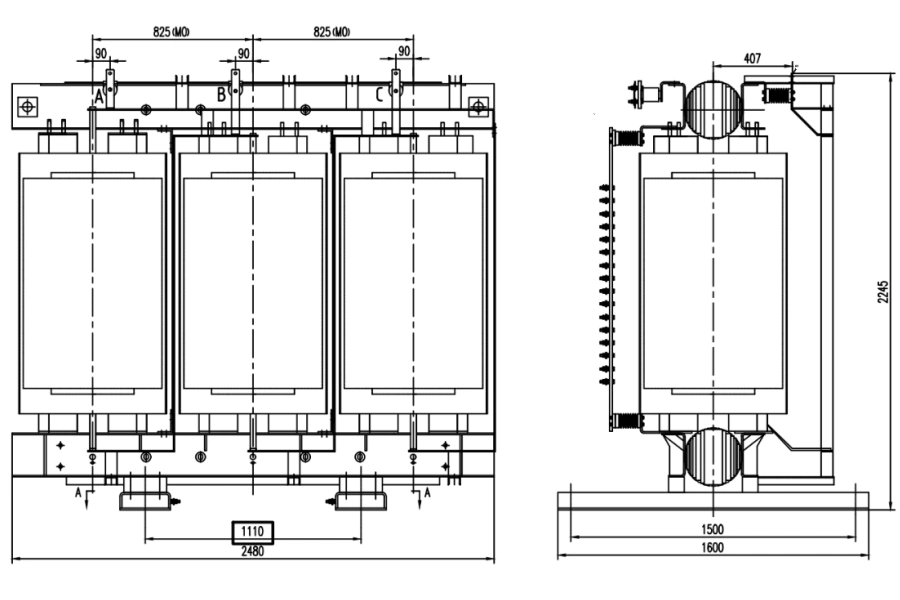

Egyik legújabb kiemelt projektünk egy 1000 kVA teljesítményű száraz egyenirányító transzformátor, nagy megbízhatóságú alkalmazásra tervezték. A transzformátor 10 kV-os primer feszültséggel rendelkezik, 48 impulzus feletti impulzus egyenirányításra tervezve, biztosítva az ultraalacsony harmonikus torzítást, a fokozott teljesítménytényezőt és a kiváló termikus teljesítményt.
Akár elektrokémiai üzemek, vasúti villamosítás vagy nagyméretű egyenáramú hajtásrendszerek számára, az Evernew az ügyfelek specifikációira szabott CE, UL és GOST tanúsítvánnyal rendelkező megoldásokat kínál Észak-Amerikában, Oroszországban és más globális piacokon.
