Transformatorer til elektriske understationer: Hvad er de, og hvorfor er de vigtige?
Hvad er en elektrisk understationstransformator?
En Transformator til elektrisk understation er en af de mest kritiske komponenter i et elsystem. Dens primære funktion er at hæve eller sænke den elektriske spænding til et niveau, der er egnet til effektiv transmission og distribution, hvilket gør det muligt at levere elektricitet fra kraftværker til slutbrugere. De elektriske transformerstationer, der fremstilles af Evernew Transformer, er bygget ved hjælp af avancerede teknologier og materialer af høj kvalitet, hvilket sikrer præcis spændingskonvertering, forbedret effektivitet og driftsstabilitet.
Hvorfor er transformatorer til elektriske understationer så vigtige?
Uden højeffektive og stabile transformerstationer ville overførslen af strøm fra produktionsanlæg til forbrugere være ineffektiv og upålidelig. Elektrisk energi ville blive udsat for betydelige tab, og risikoen for systemfejl ville stige. Evernew Transformers elektriske transformerstationer sikrer en jævn og effektiv overførsel af elektricitet, reducerer energitab og sikrer en stabil strømforsyning til anlæg over hele verden. Disse transformere er afgørende for at opretholde netstabilitet og imødekomme de voksende energibehov i forskellige sektorer, fra boligområder til industrielle applikationer.
Derudover kategoriseres transformatorer til elektriske understationer i to hovedtyper baseret på viklingslederens materiale: kobberviklede og aluminiumviklede transformatorer. De fleste fabriksunderstationer bruger dobbeltviklede transformatorer, som giver fleksibilitet og holdbarhed til applikationer med høj efterspørgsel. Dette dobbelte viklingsdesign giver mulighed for forbedret ydeevne og effektivitet, hvilket gør dem til et pålideligt valg for at sikre langvarig drift i elsystemer.
Ved hjælp af Evernew Transformers avancerede udstyr maksimeres nøjagtigheden af spændingskonvertering, hvilket hjælper med at lette problemfri strømfordeling, minimere afbrydelser og bidrage til den overordnede pålidelighed af elnet over hele verden.
Hvor mange transformatorer findes der typisk i en elektrisk understation?
Antallet af hovedtransformatorer i en transformerstation bestemmes af spændingsniveauet og de specifikke krav til eldistributionssystemet. For eksempel:
- 35kV understationer: Brug typisk to hovedtransformatorer - en til 35 kV og en anden til 10 kV.
- 220kV understationer: Ifølge standarderne skal en 220 kV-understation være udstyret med to arbejdstransformatorer med samme kapacitet, der er tilsluttet lavspændingssiden af hovedtransformeren, og som begge fungerer som backup for hinanden. Disse arbejdstransformatorer dimensioneres ud fra den samlede belastning af transformerstationen.
- Hvis der kun er en hovedtransformer i drift, skal der bruges en ekstern strømkilde for at sikre understationens kontinuitet.
- Reservestrøm: Generelt vil en 220 kV transformerstation have 0 til 1 backup-transformer. I praksis bruger de fleste transformerstationer 2-3 backup-transformere, men i meget kritiske systemer kan det være nødvendigt med op til 8, men det er sjældent og kan være meget komplekst på grund af strenge myndighedskrav til redundans i linjeinput fra flere transformerstationer.
Hent den nu:Top 10 producenter af effekttransformatorer i verden
Transformerkonfiguration og redundans
En typisk transformerstation kræver to eller flere hovedtransformatorer kører parallelt for at sikre uafbrudt drift. Hvis en transformator svigter, kan de andre fortsætte med at levere strøm til systemet og forhindre komplette strømafbrydelser. Konfigurationen af disse transformere er designet, så deres højspændings- eller lavspændingsside er forbundet til den samme samleskinne for synkroniseret drift. Denne opsætning er afgørende for at opretholde nettets stabilitet og pålidelighed.
Typer af transformatorer i elektriske understationer
Elektriske understationer bruger forskellige typer transformatorer, som hver især har en unik funktion i strømfordelingsprocessen:
Strømtransformatorer:
Disse transformere hæver eller sænker spændingsniveauet for at sikre effektiv transmission og distribution af strøm. De er afgørende for at justere højspænding til niveauer, der er egnede til levering til forbrugerne.
Ensretter-transformatorer:
Disse transformere bruges i systemer, der konverterer vekselstrøm til jævnstrøm, f.eks. HVDC-systemer, og er designet til at håndtere både vekselstrøm og jævnstrøm, hvilket understøtter industrielle processer, der kræver strømkonvertering.
Faseskiftende transformatorer (PST):
PST'er regulerer fasevinklen mellem indgangs- og udgangsspændinger, hvilket optimerer power flow, belastningsstyring og spændingsstabilitet i nettet.
Instrumenttransformatorer:
De omfatter strømtransformere (CT) og spændingstransformere (VT), som bruges til måling, beskyttelse og styring. De ændrer ikke spændingen, men spiller en vigtig rolle i at sikre nøjagtig overvågning og pålidelig beskyttelse af systemet.
Hent den nu:Den komplette guide til højspændingstransformatorer
Krav til køling af transformatorer på elektriske understationer
Kølesystemer i elektriske transformerstationer er afgørende for at opretholde sikre driftstemperaturer og sikre langsigtet pålidelighed. Kølemetoderne er skræddersyet til transformatorens kapacitet, miljø og kundens behov. Almindelige typer omfatter:
- ONAN (olie, naturlig luft, naturlig): Naturlig olie og luftcirkulation.
- ONAF (Oil Natural Air Forced): Naturlig olie med tvungen luftkøling.
- OFAF (Oil Forced Air Forced): Både olie og luft cirkuleres aktivt.
- OFWF (Oil Forced Water Forced): Oliepumpet med tvungen vandkøling.
- ODAF (Oil Directed Air Forced): Styret oliestrøm med tvungen luft.
- ODWF (Oil Directed Water Forced): Styret olieflow med tvungen vandkøling.
Vigtige kølekrav til elektriske transformerstationer:
- Effektiv varmeafledning: Undgå overophedning ved effektivt at styre den varme, der genereres under drift.
- Tilpasningsevne: Køleløsninger skal passe til transformatorens belastning og miljø.
- Pålidelighed: Systemerne skal sikre kontinuerlig drift med minimal vedligeholdelse.
- Overholdelse af miljøkrav: Skal opfylde sikkerheds-, støj- og emissionsstandarder.
Disse kølesystemer sikrer, at transformatorerne fungerer effektivt, sikkert og pålideligt i hele deres levetid.
Læs mere:Omfattende guide til Pad Mount Transformer

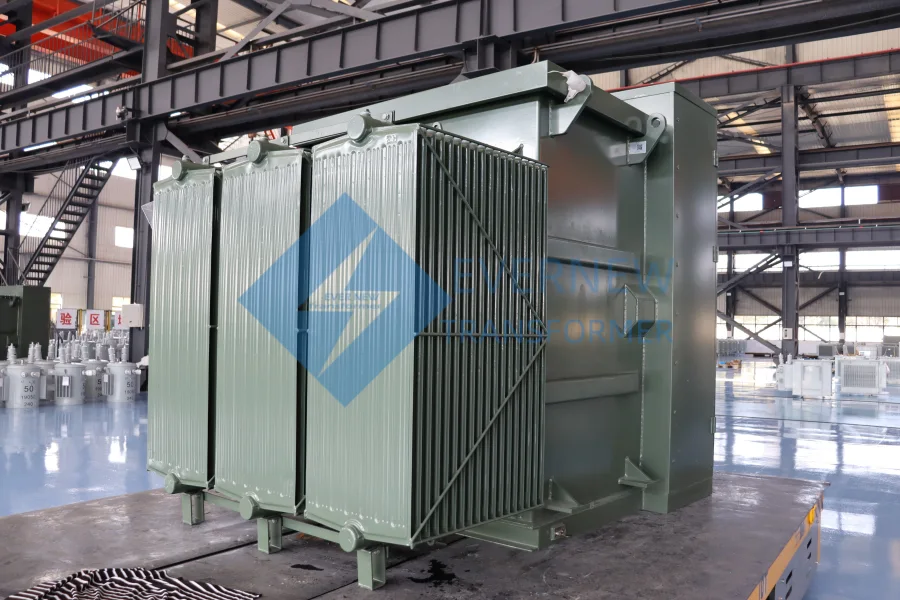

Nøglefunktioner og design af padmount-transformere til understationer
En transformerstation er en nøglekomponent i en effektiv og sikker distribution af elektrisk energi. Typisk er højspændings- og lavspændingsafdelingerne placeret i hver sin ende af enheden, mens transformatorsektionen er placeret centralt. Højspændingsområdet indeholder belastningsafbrydere, sikringer og afledere til at håndtere indgående strømkabler eller isolerede ledninger, mens transformersektionen indeholder de egentlige transformere (normalt fra 1 kV til 630 kV). Lavspændingssektionen indeholder flere fordelingspaneler til strømfordeling.
For at lette installation, vedligeholdelse og service er hele den padmonterede transformer designet til at være tilgængelig. Den har døre på begge sider, som kan låses sikkert for at forhindre uautoriseret adgang. Desuden er transformeren udstyret med indvendig belysning for at lette betjening og vedligeholdelse.
Den padmonterede transformerstation er bygget med henblik på holdbarhed og nem transport og består typisk af en bund af armeret stål, en ramme af vinkelstål eller skarpt stål og en kasse af bøjede stålplader. Toppen af enheden har ofte et lagdelt luftspaltedesign og er isoleret for at reducere påvirkningen fra solvarme.
Transformeren afkøles af et ventilationssystem, hvor kold luft kommer ind gennem åbninger i det armerede betonfundament og cirkulerer gennem bunden af transformerrummet. Varm luft ledes derefter ud gennem ventilationsåbninger i toppen, og transformerrummet er udstyret med skodder for at forbedre varmeafledningen.
Enhedens bund er typisk forseglet med stålplader, og kabelindgangene er dækket af små stålplader. Luftindtaget er beskyttet af et metalnet, som hjælper med at forhindre små dyr og støv i at trænge ind, hvilket sikrer, at transformeren fungerer problemfrit. Til installationer i højhuse eller underjordiske faciliteter bruges tørtransformere for at opfylde specifikke miljø- og sikkerhedsstandarder.
Læs mere:33/0.48KV 5000 KVA olie-nedsænket transformerstation
Sådan køber du en elektrisk transformerstation
Når det kommer til at købe en Transformator til elektrisk understationFor at sikre, at du vælger det rigtige udstyr til dine behov, skal du tage højde for flere vigtige overvejelser. Her er en kortfattet guide, der hjælper dig med at navigere i købsprocessen:
Forstå dine strømkrav
Det første skridt er at bestemme strømkravene til din transformerstation. Overvej spændingsniveauerne (høj og lav) og transformatorens kapacitet (målt i kVA eller MVA). Du bliver også nødt til at forstå belastningskarakteristikken og den type elsystem, du arbejder med (f.eks. distribution, transmission eller industriel brug).
Vælg den rigtige transformatortype
Transformatorer til elektriske understationer findes i forskellige typer, herunder effekttransformatorer, distributionstransformatorer og transformatorer til særlige formål. Det er vigtigt at identificere den korrekte type til din anvendelse. Effekttransformatorer bruges f.eks. til at hæve eller sænke spændingen i højeffektmiljøer, mens distributionstransformatorer bruges til distribution af lavere spændinger.
Overvej spændingsniveauer og klassificeringer
Sørg for, at den transformer, du vælger, opfylder de krævede spændingsværdier for både den primære (højspænding) og den sekundære (lavspænding) side. Spændingsniveauerne skal stemme overens med dit systems behov for at sikre effektiv strømoverførsel og -fordeling.
Vælg den rigtige kølemetode
Transformatorer genererer varme under drift, så det er vigtigt at vælge det rette kølesystem. Mulighederne omfatter oliebaserede kølesystemer (ONAN, ONAF, OFAF) eller tørtransformere, afhængigt af anvendelse og miljø.
Vurder producentens omdømme
Vælg en velrenommeret producent med erfaring i at levere elektriske transformerstationer af høj kvalitet. Sørg for, at producenten følger branchens standarder og tilbyder garantier, eftersalgssupport og kundeservice. Det kan f.eks. være Ny transformatorEn førende producent med base i Kina er kendt for sine avancerede produktionsprocesser og pålidelighed i forbindelse med levering af transformere til hele verden.
Sikre overholdelse af standarder
Sørg for, at transformeren overholder internationale og lokale sikkerhedsstandarder, f.eks. IEC-, ANSI- eller UL-certificeringer. Disse certificeringer garanterer, at transformeren opfylder de nødvendige standarder for ydeevne, sikkerhed og miljø.
Overvej levering og installation
Bekræft leveringstiden for fremstilling og levering. Transformatorer er store, komplekse stykker udstyr, og installationsprocessen kræver specialiseret viden og udstyr. Det er vigtigt at sikre, at producenten tilbyder installationsservice eller kan henvise dig til certificerede installationseksperter.
Få et nøjagtigt pristilbud
Når du beder om et tilbud, skal du sikre dig, at det dækker alle de specifikationer, du har brug for, herunder transformatortype, kapacitet, spændingsværdier, kølemetoder og eventuelle yderligere tilpasningsmuligheder. Vær opmærksom på skjulte omkostninger i forbindelse med forsendelse, installation og eftersalgsservice.
Ved at følge disse trin kan du sikre dig, at du køber den rigtige transformer til din elektriske transformerstation, fra en pålidelig producent og med al den nødvendige support for at garantere problemfri drift.
